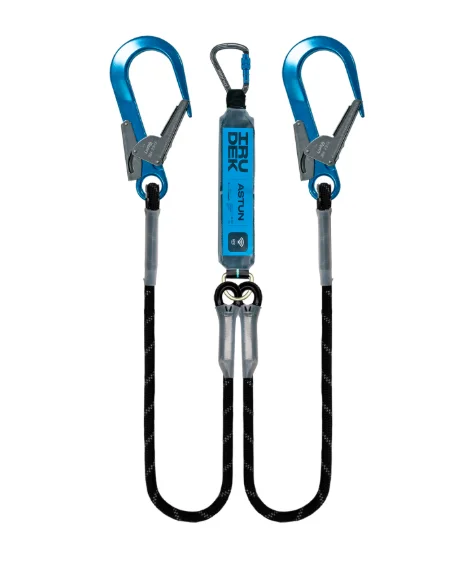

ASTUN Y 140HSA (373) podwójny amortyzator bezpieczeństwa 140 kg EN 355

ASTUN Y 140HSA (373) to profesjonalny amortyzator energii wyposażony w podwójną, rozwidloną linę poliestrową, przeznaczony do stosowania w systemach powstrzymywania spadania podczas pracy na wysokości.

Konstrukcja typu Y umożliwia zachowanie ciągłości zabezpieczenia podczas przemieszczania się pomiędzy kolejnymi punktami kotwiczącymi. Użytkownik może przepinać jedną gałąź systemu, pozostając w tym czasie połączonym z drugim punktem.

Amortyzator został zaprojektowany do ograniczania siły działającej podczas zatrzymania upadku do wartości poniżej 6 kN. System jest przeznaczony dla użytkowników o masie do 140 kg i spełnia wymagania EN 355, EN 362 oraz VG11.063.

Podwójna konstrukcja typu Y

ASTUN Y 140HSA posiada dwie rozwidlone gałęzie linowe, umożliwiające naprzemienne przepinanie użytkownika pomiędzy punktami kotwiczącymi.

Rozwiązanie jest szczególnie przydatne podczas:

• przemieszczania się po konstrukcjach stalowych
• pracy na rusztowaniach
• poruszania się po drabinach i konstrukcjach technicznych
• pracy na wieżach i masztach
• przechodzenia pomiędzy kolejnymi punktami asekuracyjnymi

Konstrukcja typu Y pozwala utrzymać połączenie z systemem podczas wykonywania przepięcia, pod warunkiem prawidłowego stosowania zgodnie z instrukcją producenta.

Amortyzator energii

Centralnym elementem zestawu jest absorber wykonany z poliestru, którego zadaniem jest kontrolowane pochłanianie energii powstającej podczas zatrzymania upadku.

W przypadku spadania absorber rozwija się w sposób kontrolowany, zmniejszając przeciążenia przenoszone na:

• użytkownika
• uprząż bezpieczeństwa
• punkt kotwiczący
• pozostałe elementy systemu asekuracyjnego

Maksymalna siła zatrzymania upadku jest ograniczana do wartości poniżej 6 kN.

Długość 140 cm

Całkowita długość systemu wynosi:

140 cm

Kompaktowa długość pozwala stosować system w typowych konfiguracjach roboczych, w których wymagane jest zachowanie niewielkiej odległości pomiędzy użytkownikiem a punktem kotwiczącym.

Przy planowaniu stanowiska należy uwzględnić pełną wolną przestrzeń potrzebną do bezpiecznego zatrzymania upadku, w tym wydłużenie amortyzatora, położenie punktu kotwiczącego oraz wzrost użytkownika.

Lina poliestrowa o średnicy 12 mm

Obie gałęzie wykonano z liny poliestrowej o średnicy 12 mm.

Poliester zapewnia:

• wysoką wytrzymałość mechaniczną
• dobrą odporność na użytkowanie robocze
• stabilność wymiarową
• odpowiednią elastyczność podczas pracy
• trwałość w systemach ochrony przed upadkiem

Maksymalna masa użytkownika 140 kg

ASTUN Y 140HSA został przetestowany i przeznaczony do użytkowania przez osoby o masie do:

140 kg

Parametr obejmuje użytkownika wraz z wyposażeniem, które ma wpływ na całkowite obciążenie systemu podczas ewentualnego upadku.

Silverlight 1135

Od strony uprzęży system wyposażono w 1 aluminiowy łącznik Silverlight 1135.

Parametry:

Materiał: aluminium

System zamknięcia: Screw-lock

Otwarcie: 22 mm

Screw-lock wykorzystuje ręcznie zakręcaną tuleję zabezpieczającą przed przypadkowym otwarciem łącznika.

Dwa łączniki Silverlight 984

Na zakończeniach obu gałęzi zastosowano 2 aluminiowe łączniki Silverlight 984.

Parametry:

Materiał: aluminium

System zamknięcia: Due-lock

Otwarcie: 60 mm

Duże otwarcie 60 mm ułatwia mocowanie do elementów konstrukcyjnych oraz punktów kotwiczących o większych wymiarach.

System Due-lock zapewnia automatyczne zabezpieczenie zamka po prawidłowym zamknięciu łącznika.

Aluminiowe łączniki

Wszystkie zastosowane łączniki wykonano z aluminium.

Pozwala to ograniczyć masę całego zestawu przy zachowaniu parametrów wymaganych dla profesjonalnego systemu asekuracyjnego.

Kompletna masa urządzenia wynosi:

1,64 kg

EN 355

ASTUN Y 140HSA spełnia wymagania normy:

EN 355

Norma dotyczy amortyzatorów energii stosowanych jako elementy systemów powstrzymywania spadania.

EN 362

Łączniki zastosowane w zestawie spełniają wymagania:

EN 362

Norma określa wymagania dotyczące łączników stosowanych w systemach ochrony indywidualnej przed upadkiem z wysokości.

VG11.063

System spełnia dodatkowo wymagania:

VG11.063

Oznaczenie wskazuje na dodatkowe wymagania i badania stosowane dla tego rodzaju systemów amortyzujących.

Trwałość

Okres użytkowania elementów tekstylnych wynosi:

10 lat użytkowania + 2 lata przechowywania

Warunkiem jest prawidłowe przechowywanie, użytkowanie oraz uzyskiwanie pozytywnych wyników wymaganych kontroli okresowych.

Po zatrzymaniu upadku urządzenie należy wycofać z użytkowania i przekazać do wymaganej kontroli.

Najważniejsze cechy

Konstrukcja typu Y umożliwia naprzemienne przepinanie pomiędzy punktami kotwiczącymi.

Podwójna lina poliestrowa zapewnia dwie niezależne gałęzie systemu.

Długość 140 cm zapewnia kompaktową konfigurację roboczą.

Średnica liny 12 mm zapewnia solidną konstrukcję mechaniczną.

Maksymalna masa użytkownika 140 kg umożliwia stosowanie systemu również przez użytkowników z pełnym wyposażeniem roboczym.

Ograniczenie siły poniżej 6 kN zmniejsza przeciążenia podczas zatrzymania upadku.

2 haki Silverlight 984 z otwarciem 60 mm ułatwiają wpinanie do dużych elementów konstrukcyjnych.

Silverlight 1135 Screw-lock zapewnia bezpieczne połączenie z uprzężą.

Aluminiowe łączniki ograniczają masę zestawu.

EN 355 i EN 362 potwierdzają zgodność amortyzatora i łączników z wymaganiami odpowiednich norm.

Parametry techniczne

Model: ASTUN Y 140HSA (373)

Numer referencyjny: 100113200008

Typ produktu: amortyzator energii z podwójną liną

Normy: EN 355, EN 362, VG11.063

Badanie obciążeniowe: 140 kg

Długość: 140 cm

Masa: 1,64 kg

Maksymalna masa użytkownika: 140 kg

Średnica liny: 12 mm

Typ liny: podwójna, rozwidlona

Materiał absorbera: poliester

Materiał liny: poliester

Materiał łączników: aluminium

Trwałość: 10 lat użytkowania + 2 lata przechowywania

Łącznik Silverlight 1135

Liczba: 1 szt.

Materiał: aluminium

Zamknięcie: Screw-lock

Otwarcie: 22 mm

Łączniki Silverlight 984

Liczba: 2 szt.

Materiał: aluminium

Zamknięcie: Due-lock

Otwarcie: 60 mm

Zastosowanie

ASTUN Y 140HSA przeznaczony jest do:

• pracy na wysokości
• konstrukcji stalowych
• rusztowań
• prac montażowych
• prac serwisowych
• przemysłu
• energetyki
• telekomunikacji
• poruszania się pomiędzy kolejnymi punktami kotwiczącymi
• systemów wymagających zachowania ciągłości zabezpieczenia podczas przepinania

ASTUN Y 140HSA (373) to kompletny amortyzator energii z podwójną liną poliestrową, trzema aluminiowymi łącznikami i maksymalnym obciążeniem użytkowym 140 kg. Konstrukcja typu Y umożliwia bezpieczniejsze przemieszczanie pomiędzy punktami kotwiczącymi, natomiast absorber ogranicza siłę działającą podczas zatrzymania upadku do wartości poniżej 6 kN.
