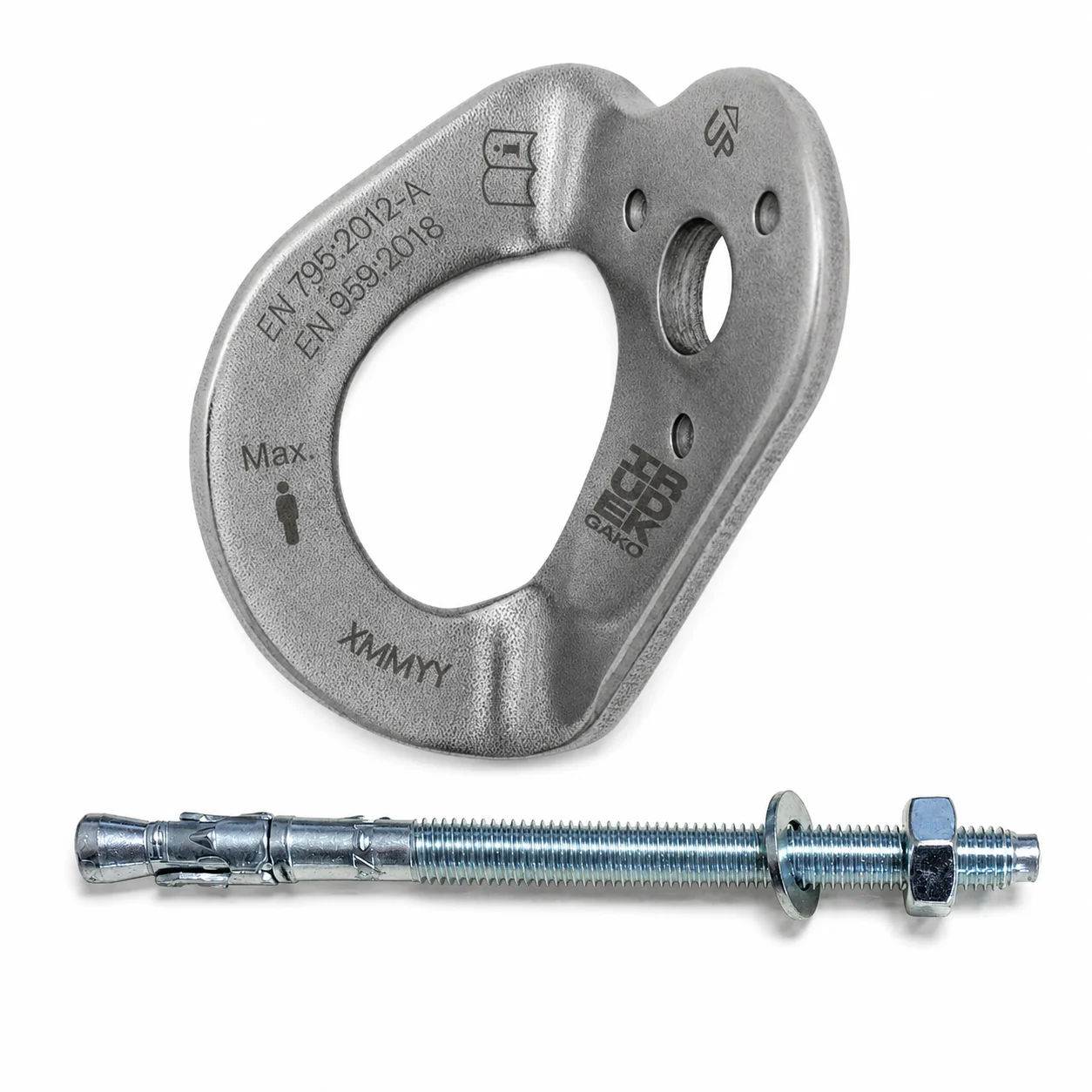

IRUDEK GAKO 10 + kotwa do betonu 10 × 150 mm – stały punkt kotwiczący

IRUDEK GAKO 10 + kotwa do betonu 10 × 150 mm to kompletny zestaw przeznaczony do wykonania stałego punktu kotwiczącego na odpowiednio dobranej konstrukcji betonowej. W skład zestawu wchodzi nierdzewny punkt kotwiczący IRUDEK GAKO 10 oraz mechaniczna kotwa do betonu o wymiarach 10 × 150 mm wraz z podkładką i nakrętką.

Rozwiązanie ułatwia skompletowanie podstawowych elementów potrzebnych do montażu indywidualnego punktu asekuracyjnego. GAKO 10 jest przeznaczony dla jednego użytkownika i posiada deklarowaną wytrzymałość 25 kN. Może stanowić element systemu zabezpieczającego przed upadkiem z wysokości, pod warunkiem prawidłowego zaprojektowania i wykonania całej instalacji.

Należy przy tym rozróżnić parametry samego punktu GAKO od parametrów jego zamocowania. Przydatność kotwy 10 × 150 mm, konstrukcji betonowej oraz kompletnego zakotwienia musi zostać każdorazowo zweryfikowana dla konkretnego miejsca instalacji.

IRUDEK GAKO 10 – stały punkt kotwiczący

GAKO 10 to metalowy punkt kotwiczący przeznaczony do przyłączania indywidualnych systemów ochrony przed upadkiem z wysokości. Po prawidłowym zamontowaniu tworzy trwałe miejsce połączenia pomiędzy konstrukcją nośną a odpowiednio dobranym sprzętem asekuracyjnym.

Punkt może współpracować między innymi z:

• uprzężą bezpieczeństwa,
• linką bezpieczeństwa z amortyzatorem energii,
• urządzeniem samohamownym,
• prowadnicą asekuracyjną,
• systemem ograniczającym przemieszczanie,
• odpowiednimi zatrzaśnikami i łącznikami.

Wszystkie komponenty kompletnego systemu muszą być wzajemnie kompatybilne i stosowane zgodnie z ich instrukcjami użytkowania.

Wytrzymałość 25 kN

Deklarowana wytrzymałość punktu GAKO 10 wynosi 25 kN.

Parametr ten odnosi się do samego punktu kotwiczącego. Ostateczna wytrzymałość zamocowania zależy również od:

• parametrów zastosowanej kotwy,
• klasy i stanu betonu,
• głębokości zakotwienia,
• grubości konstrukcji,
• odległości od krawędzi,
• sposobu przygotowania otworu,
• momentu dokręcenia,
• kierunku przewidywanego obciążenia.

Dlatego deklarowanej wytrzymałości GAKO 10 nie należy automatycznie utożsamiać z nośnością kompletnej instalacji wykonanej w dowolnym podłożu.

Stal nierdzewna AISI 304

Punkt kotwiczący został wykonany ze stali nierdzewnej AISI 304, zapewniającej wysoką odporność mechaniczną oraz odporność na korozję w typowych warunkach przemysłowych i atmosferycznych.

Materiał pozwala wykorzystywać GAKO 10:

• wewnątrz budynków,
• na zewnątrz obiektów,
• przy konstrukcjach przemysłowych,
• na betonowych ścianach i słupach,
• na nadprożach i innych pionowych elementach konstrukcyjnych.

Odporność całej instalacji na warunki środowiskowe zależy również od materiału i zabezpieczenia antykorozyjnego zastosowanej kotwy, nakrętki oraz podkładki.

Duży, zaokrąglony otwór wpięcia

Szeroki otwór GAKO 10 ułatwia wpinanie profesjonalnych zatrzaśników i karabinków stosowanych w systemach asekuracyjnych.

Zaokrąglona krawędź wewnętrzna:

• ogranicza punktowy kontakt z zatrzaśnikiem,
• zmniejsza intensywność tarcia,
• ułatwia wpinanie i wypinanie,
• poprawia ustawienie łącznika,
• ogranicza miejscowe zużycie współpracujących elementów.

Rozwiązanie jest szczególnie korzystne w stałych stanowiskach, które są regularnie wykorzystywane przez personel serwisowy lub konserwacyjny.

Trzy wypustki antyrotacyjne

Od strony konstrukcji GAKO 10 posiada trzy wypustki zapobiegające obracaniu się punktu po prawidłowym dokręceniu.

Ich zadaniem jest:

• zwiększenie stabilności punktu,
• ograniczenie obracania podczas wpinania sprzętu,
• utrzymanie właściwej orientacji elementu,
• zmniejszenie tendencji do przemieszczania się punktu względem podłoża.

Prawidłowe działanie elementów antyrotacyjnych wymaga właściwego montażu i odpowiedniego docisku punktu do powierzchni konstrukcji.

Mocowanie M10

GAKO 10 został przystosowany do montażu za pomocą mocowania M10.

W oferowanym zestawie zastosowano:

• mechaniczną kotwę do betonu 10 × 150 mm,
• podkładkę,
• nakrętkę.

Kotwa stanowi element montażowy i może być wykorzystana wyłącznie wtedy, gdy jej parametry są właściwe dla konkretnej konstrukcji betonowej oraz przewidywanego obciążenia.

Kotwa mechaniczna 10 × 150 mm

Dołączona kotwa do betonu 10 × 150 mm umożliwia wykonanie mechanicznego zamocowania punktu w odpowiednio dobranym podłożu betonowym.

Przed instalacją należy określić między innymi:

• rodzaj betonu,
• klasę betonu,
• stan techniczny konstrukcji,
• wymaganą głębokość zakotwienia,
• minimalną grubość elementu,
• średnicę i głębokość otworu,
• odległość od krawędzi,
• ewentualne rozstawy od innych kotew,
• wymagany moment dokręcenia,
• kierunek działania możliwego obciążenia.

Kotwa 10 × 150 mm nie jest uniwersalnym mocowaniem odpowiednim do każdego rodzaju i stanu betonu.

Montaż na konstrukcjach pionowych

GAKO 10 jest przeznaczony przede wszystkim do instalacji na odpowiednio wytrzymałych pionowych elementach konstrukcyjnych, takich jak:

• betonowe ściany,
• słupy,
• nadproża,
• pionowe elementy konstrukcji przemysłowych.

Jeżeli organizacja stanowiska na to pozwala, punkt powinien być umieszczany możliwie wysoko względem użytkownika. Ograniczenie potencjalnej drogi swobodnego spadania pozwala zmniejszyć obciążenia powstające podczas zatrzymywania upadku.

Minimalna wytrzymałość kompletnego zakotwienia

Konstrukcja nośna wraz z kompletnym zamocowaniem powinna zapewniać minimalną wytrzymałość statyczną 12 kN, o ile projekt systemu, instrukcja zastosowanych komponentów lub warunki danego stanowiska nie wymagają wyższej wartości.

Ocena powinna uwzględniać zarówno punkt GAKO, jak i:

• kotwę,
• beton,
• sposób montażu,
• kierunek działania siły,
• geometrię stanowiska,
• pozostałe komponenty kompletnego systemu.

Kontrola przed użytkowaniem

Przed każdym użyciem należy sprawdzić:

• stan punktu GAKO,
• brak pęknięć i deformacji,
• stan powierzchni ze stali nierdzewnej,
• brak niebezpiecznej korozji,
• stabilność zamocowania,
• brak luzu nakrętki,
• stan podkładki,
• stan betonu wokół zamocowania,
• brak pęknięć i wykruszeń konstrukcji.

Nie wolno użytkować punktu, jeżeli występują jakiekolwiek wątpliwości dotyczące jego mocowania lub stanu technicznego.

Kontrole okresowe

Punkt powinien być kontrolowany przez osobę kompetentną nie rzadziej niż raz na 12 miesięcy.

Częstsze kontrole mogą być wymagane w przypadku:

• intensywnej eksploatacji,
• agresywnego środowiska,
• narażenia na substancje chemiczne,
• działania wilgoci,
• warunków zewnętrznych,
• częstego użytkowania przez wielu pracowników.

W celu ułatwienia ewidencji instalację można uzupełnić o odpowiednią tabliczkę identyfikacyjną zawierającą informacje dotyczące punktu oraz kontroli okresowych.

Postępowanie po zatrzymaniu upadku

Punkt i cały współpracujący z nim system, który uczestniczył w powstrzymaniu upadku, należy natychmiast wycofać z użytkowania.

Ponowne zastosowanie jest możliwe dopiero po odpowiedniej kontroli i pisemnym dopuszczeniu przez osobę kompetentną, jeżeli stan techniczny konstrukcji, zamocowania oraz wszystkich elementów systemu pozwala na dalszą eksploatację.

Zawartość zestawu

• 1 × punkt kotwiczący IRUDEK GAKO 10
• 1 × mechaniczna kotwa do betonu 10 × 150 mm
• 1 × podkładka
• 1 × nakrętka

Najważniejsze cechy

Punkt kotwiczący dla jednej osoby – przeznaczony do indywidualnych systemów ochrony przed upadkiem.

Deklarowana wytrzymałość 25 kN – wysoka odporność mechaniczna samego punktu GAKO 10.

Mocowanie M10 – konstrukcja przystosowana do odpowiednio dobranych elementów instalacyjnych.

Kotwa mechaniczna 10 × 150 mm w zestawie – komplet zawiera podstawowe elementy potrzebne do wykonania zamocowania w odpowiednim betonie.

Stal nierdzewna AISI 304 – zapewnia wysoką trwałość oraz odporność na korozję.

Trzy wypustki antyrotacyjne – ograniczają możliwość obracania się punktu po zamontowaniu.

Zaokrąglony otwór wpięcia – poprawia współpracę z zatrzaśnikami i ogranicza punktowe tarcie.

Zgodność GAKO 10 z EN 795:2012 Typ A i EN 959:2018 – punkt przeznaczony do profesjonalnych systemów kotwiczących.

Możliwość użytkowania wewnątrz i na zewnątrz – zależnie od warunków środowiskowych i prawidłowego doboru wszystkich elementów mocowania.

Parametry techniczne

Producent punktu: IRUDEK

Model: GAKO 10

Typ produktu: stały punkt kotwiczący z elementem mocującym do betonu

Liczba użytkowników: 1 osoba

Deklarowana wytrzymałość GAKO 10: 25 kN

Mocowanie punktu: M10

Materiał GAKO: stal nierdzewna AISI 304

Normy punktu GAKO: EN 795:2012 Typ A, EN 959:2018

Wymiar kotwy: 10 × 150 mm

Rodzaj kotwy: mechaniczna kotwa do betonu

Elementy dodatkowe: podkładka i nakrętka

Minimalna wymagana wytrzymałość statyczna kompletnego zakotwienia: 12 kN

Zalecana częstotliwość kontroli okresowej: nie rzadziej niż co 12 miesięcy

Zastosowanie

Zestaw IRUDEK GAKO 10 + kotwa 10 × 150 mm przeznaczony jest do:

• wykonywania stałych punktów kotwiczących na odpowiednich konstrukcjach betonowych,
• zabezpieczania prac instalacyjnych i konserwacyjnych,
• prac na pionowych elementach betonowych,
• stałych stanowisk obsługowych,
• ochrony pracowników podczas prac serwisowych,
• systemów powstrzymywania spadania,
• systemów ograniczających możliwość dojścia do strefy zagrożenia,
• współpracy z linkami z amortyzatorem oraz urządzeniami samohamownymi,
• zastosowań przemysłowych, budowlanych i technicznych.

Ważne: zgodność z EN 795:2012 Typ A oraz EN 959:2018 odnosi się do punktu kotwiczącego IRUDEK GAKO 10. Dołączona kotwa 10 × 150 mm jest elementem montażowym, którego przydatność musi zostać potwierdzona dla konkretnego betonu, konstrukcji i warunków instalacji. Zestawu nie należy traktować jako uniwersalnego rozwiązania do każdego podłoża.

Produkt przeznaczony jest wyłącznie do ochrony osób przed upadkiem z wysokości. Nie wolno stosować punktu GAKO do podnoszenia, przemieszczania ani zawieszania ładunków.
