IRUDEK GAKO 12 + kotwa do betonu 12 × 160 mm – stały punkt kotwiczący

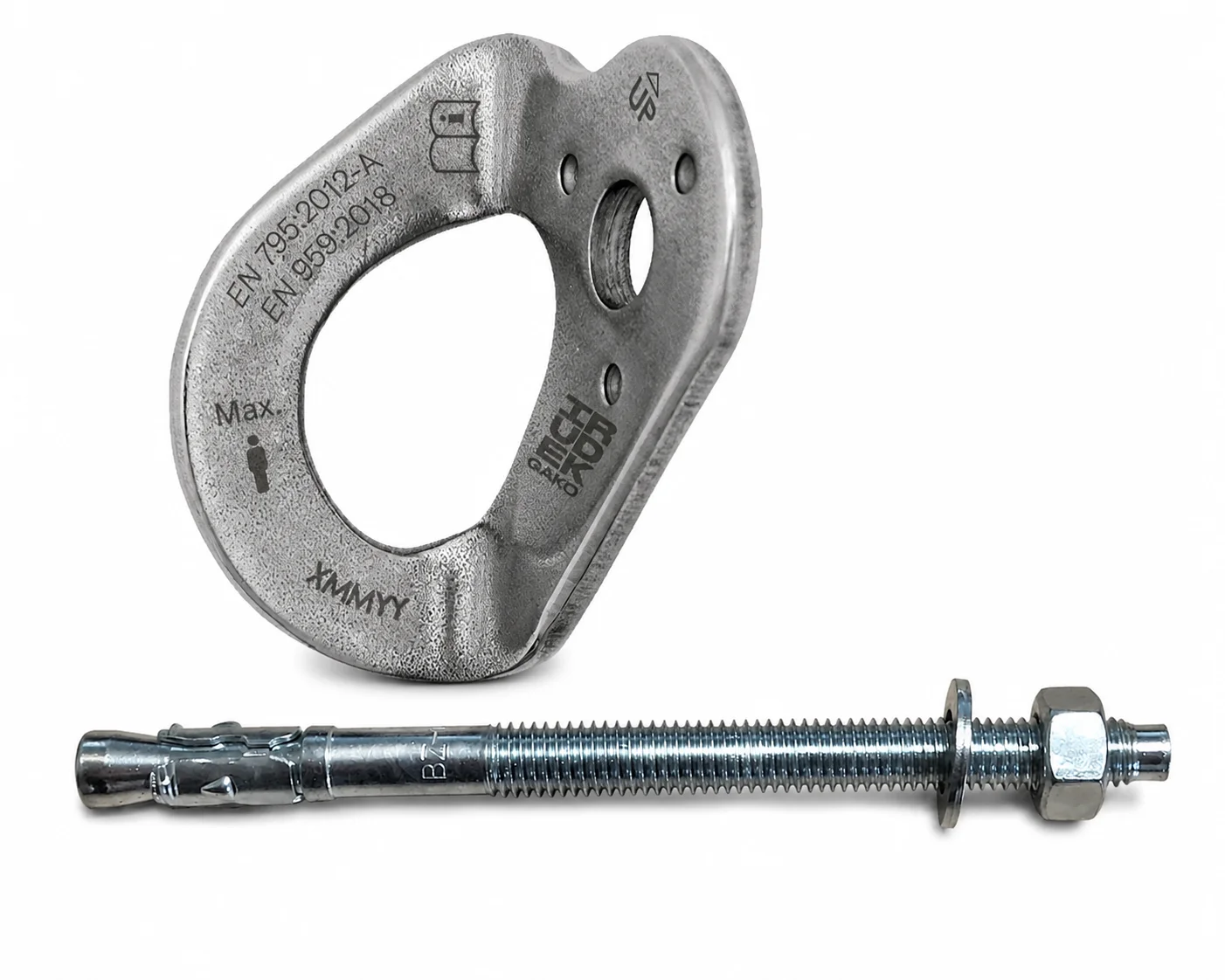

IRUDEK GAKO 12 + kotwa do betonu 12 × 160 mm to kompletny zestaw przeznaczony do wykonania stałego punktu kotwiczącego na odpowiednio wytrzymałej konstrukcji betonowej. W skład kompletu wchodzi wykonany ze stali nierdzewnej punkt kotwiczący GAKO 12 oraz mechaniczna kotwa do betonu o wymiarach 12 × 160 mm wraz z podkładką i nakrętką.

Zestaw pozwala skompletować podstawowe elementy potrzebne do montażu indywidualnego punktu asekuracyjnego. Punkt GAKO 12 jest przeznaczony dla jednego użytkownika i posiada deklarowaną wytrzymałość 25 kN. Może stanowić element systemu zabezpieczającego pracownika przed upadkiem z wysokości.

Należy jednak pamiętać, że parametry punktu GAKO nie oznaczają automatycznie, że każde podłoże betonowe oraz każda kotwa 12 × 160 mm zapewnią takie same właściwości całemu zamocowaniu. Przydatność kotwy, sposób instalacji i nośność konstrukcji muszą zostać zweryfikowane dla konkretnego miejsca montażu.

IRUDEK GAKO 12 – stały punkt kotwiczący

GAKO 12 to metalowy punkt kotwiczący przeznaczony do wykonywania stałych stanowisk ochrony przed upadkiem z wysokości. Po prawidłowym zamontowaniu umożliwia podłączenie kompatybilnych elementów indywidualnego systemu asekuracyjnego.

Może współpracować między innymi z:

• uprzężą bezpieczeństwa,
• amortyzatorem energii,
• linką bezpieczeństwa,
• urządzeniem samohamownym,
• systemem ograniczającym przemieszczanie,
• odpowiednimi zatrzaśnikami i łącznikami.

Punkt jest przeznaczony dla jednej osoby.

Wytrzymałość 25 kN

Deklarowana wytrzymałość GAKO 12 wynosi 25 kN. Konstrukcja została przygotowana do profesjonalnego stosowania w systemach ochrony przed upadkiem z wysokości.

Parametr ten odnosi się do właściwości punktu kotwiczącego. Wytrzymałość kompletnego zamocowania zależy również od:

• rodzaju zastosowanej kotwy,
• parametrów betonu,
• głębokości zakotwienia,
• położenia względem krawędzi,
• grubości elementu konstrukcyjnego,
• jakości wykonania otworu,
• momentu dokręcania,
• kierunku działania obciążenia.

Stal nierdzewna AISI 304

GAKO 12 wykonano ze stali nierdzewnej AISI 304, zapewniającej wysoką odporność mechaniczną i odporność na korozję w typowych warunkach przemysłowych oraz zewnętrznych.

Materiał pozwala stosować punkt:

• wewnątrz budynków,
• na zewnętrznych konstrukcjach,
• na elewacjach,
• na słupach i nadprożach,
• w obiektach przemysłowych i technicznych.

Element mocujący należy każdorazowo dobrać również pod kątem środowiska, w którym będzie eksploatowany.

Szeroki otwór do wpinania łączników

Charakterystyczna geometria GAKO zapewnia duży otwór umożliwiający wygodne wpinanie zatrzaśników stosowanych w systemach ochrony przed upadkiem.

Zaokrąglona krawędź wewnętrzna:

• ułatwia wpinanie i wypinanie karabinka,
• ogranicza punktowy kontakt z łącznikiem,
• zmniejsza intensywność tarcia podczas użytkowania,
• ułatwia prawidłowe ustawienie zatrzaśnika.

Rozwiązanie poprawia ergonomię podczas regularnych prac serwisowych i konserwacyjnych.

Trzy wypustki antyrotacyjne

Na tylnej powierzchni GAKO znajdują się trzy elementy antyrotacyjne, których zadaniem jest ograniczenie obracania się punktu po prawidłowym zamocowaniu.

Po dokręceniu do konstrukcji wypustki zwiększają stabilność położenia elementu, co:

• ogranicza obracanie podczas wpinania zatrzaśnika,
• pomaga utrzymać prawidłową orientację punktu,
• stabilizuje połączenie podczas użytkowania,
• zwiększa wygodę obsługi stanowiska.

Mocowanie M12

GAKO 12 został zaprojektowany do montażu za pomocą mocowania M12. W opisywanym zestawie zastosowano mechaniczną kotwę do betonu o wymiarach 12 × 160 mm.

Komplet obejmuje również:

• podkładkę,
• nakrętkę.

Kotwa stanowi element instalacyjny i powinna zostać zastosowana wyłącznie wtedy, gdy jej parametry są odpowiednie dla konkretnego podłoża oraz warunków montażu.

Kotwa do betonu 12 × 160 mm

Dołączona mechaniczna kotwa 12 × 160 mm umożliwia wykonanie zamocowania w odpowiednio dobranej konstrukcji betonowej.

Przed montażem należy zweryfikować między innymi:

• klasę i rodzaj betonu,
• stan techniczny konstrukcji,
• minimalną grubość elementu,
• wymaganą głębokość zakotwienia,
• średnicę i głębokość otworu,
• minimalną odległość od krawędzi,
• minimalne rozstawy pomiędzy kotwami,
• wymagany moment dokręcenia,
• kierunek przewidywanego obciążenia.

Kotwa 12 × 160 mm nie jest uniwersalnym elementem mocującym odpowiednim do każdego podłoża betonowego.

Montaż na konstrukcjach pionowych

Zgodnie z przeznaczeniem GAKO może być instalowany na odpowiednio wytrzymałych konstrukcjach pionowych, takich jak:

• ściany betonowe,
• słupy,
• nadproża,
• pionowe elementy konstrukcji budowlanych.

Jeżeli organizacja stanowiska na to pozwala, punkt powinien zostać umieszczony możliwie wysoko względem użytkownika. Ograniczenie potencjalnej drogi swobodnego spadania zmniejsza obciążenia powstające podczas zatrzymywania upadku.

Minimalna wytrzymałość konstrukcji

Konstrukcja nośna wraz z kompletnym zakotwieniem musi zapewniać wymaganą wytrzymałość dla projektowanego systemu. Dla opisywanej konfiguracji należy przyjąć minimalną wymaganą wytrzymałość statyczną na poziomie 12 kN, o ile instrukcja systemu, projekt lub warunki zastosowania nie wymagają wartości wyższej.

Oceny powinien dokonać kompetentny instalator lub osoba posiadająca odpowiednią wiedzę dotyczącą kotwienia w betonie oraz systemów zabezpieczających przed upadkiem.

Kontrola i przeglądy

Przed każdym użytkowaniem należy sprawdzić:

• stan punktu GAKO,
• brak deformacji i pęknięć,
• brak niebezpiecznej korozji,
• stabilność mocowania,
• stan nakrętki i podkładki,
• stan konstrukcji betonowej wokół kotwy,
• brak luzów i innych oznak uszkodzenia.

Punkt powinien być poddawany kontroli okresowej przez osobę kompetentną nie rzadziej niż co 12 miesięcy, z uwzględnieniem warunków eksploatacji i wymagań obowiązujących dla kompletnego systemu.

Po zatrzymaniu upadku cały układ należy natychmiast wycofać z eksploatacji do czasu przeprowadzenia kontroli i ponownego pisemnego dopuszczenia do użytkowania.

Zawartość zestawu

• 1 × punkt kotwiczący IRUDEK GAKO 12
• 1 × mechaniczna kotwa do betonu 12 × 160 mm
• 1 × podkładka
• 1 × nakrętka

Najważniejsze cechy

Punkt kotwiczący dla jednego użytkownika – przeznaczony do indywidualnych systemów ochrony przed upadkiem.

Deklarowana wytrzymałość GAKO 12: 25 kN – solidna konstrukcja do zastosowań profesjonalnych.

Mocowanie M12 – kompatybilne z odpowiednio dobranymi elementami instalacyjnymi.

Kotwa mechaniczna 12 × 160 mm w zestawie – umożliwia skompletowanie podstawowych elementów do montażu w betonie.

Stal nierdzewna AISI 304 – zapewnia wysoką odporność na korozję.

Trzy wypustki antyrotacyjne – ograniczają obracanie się punktu względem konstrukcji.

Zaokrąglona krawędź otworu – ułatwia współpracę z zatrzaśnikami i ogranicza punktowe tarcie.

Zgodność GAKO 12 z EN 795:2012 Typ A i EN 959:2018 – punkt przeznaczony do profesjonalnych systemów kotwiczących.

Parametry techniczne

Producent punktu: IRUDEK

Model: GAKO 12

Typ produktu: stały punkt kotwiczący z elementem montażowym do betonu

Liczba użytkowników: 1 osoba

Deklarowana wytrzymałość GAKO 12: 25 kN

Mocowanie punktu: M12

Materiał GAKO: stal nierdzewna AISI 304

Normy punktu GAKO: EN 795:2012 Typ A, EN 959:2018

Wymiar kotwy: 12 × 160 mm

Rodzaj kotwy: mechaniczna kotwa do betonu

Elementy dodatkowe: podkładka i nakrętka

Minimalna wymagana wytrzymałość statyczna kompletnego zakotwienia: 12 kN

Zalecana częstotliwość kontroli okresowej: nie rzadziej niż co 12 miesięcy

Zastosowanie

Zestaw IRUDEK GAKO 12 + kotwa 12 × 160 mm przeznaczony jest do:

• wykonywania stałych punktów kotwiczących na konstrukcjach betonowych,
• zabezpieczania prac konserwacyjnych i serwisowych,
• prac na elewacjach,
• stanowisk obsługowych przy maszynach i instalacjach,
• ochrony przed upadkiem z wysokości,
• systemów ograniczających przemieszczanie,
• współpracy z urządzeniami samohamownymi i linkami bezpieczeństwa,
• prac przemysłowych, budowlanych i instalacyjnych.

Ważne: zgodność z EN 795:2012 Typ A i EN 959:2018 odnosi się do punktu kotwiczącego IRUDEK GAKO 12. Dołączona kotwa 12 × 160 mm jest elementem montażowym i jej przydatność musi zostać potwierdzona dla konkretnego betonu, konstrukcji oraz warunków instalacji. Zestawu nie należy traktować jako uniwersalnego rozwiązania do każdego podłoża.

Produkt przeznaczony jest wyłącznie do ochrony osób przed upadkiem z wysokości. Nie wolno wykorzystywać punktu GAKO do podnoszenia, transportowania ani zawieszania ładunków.
