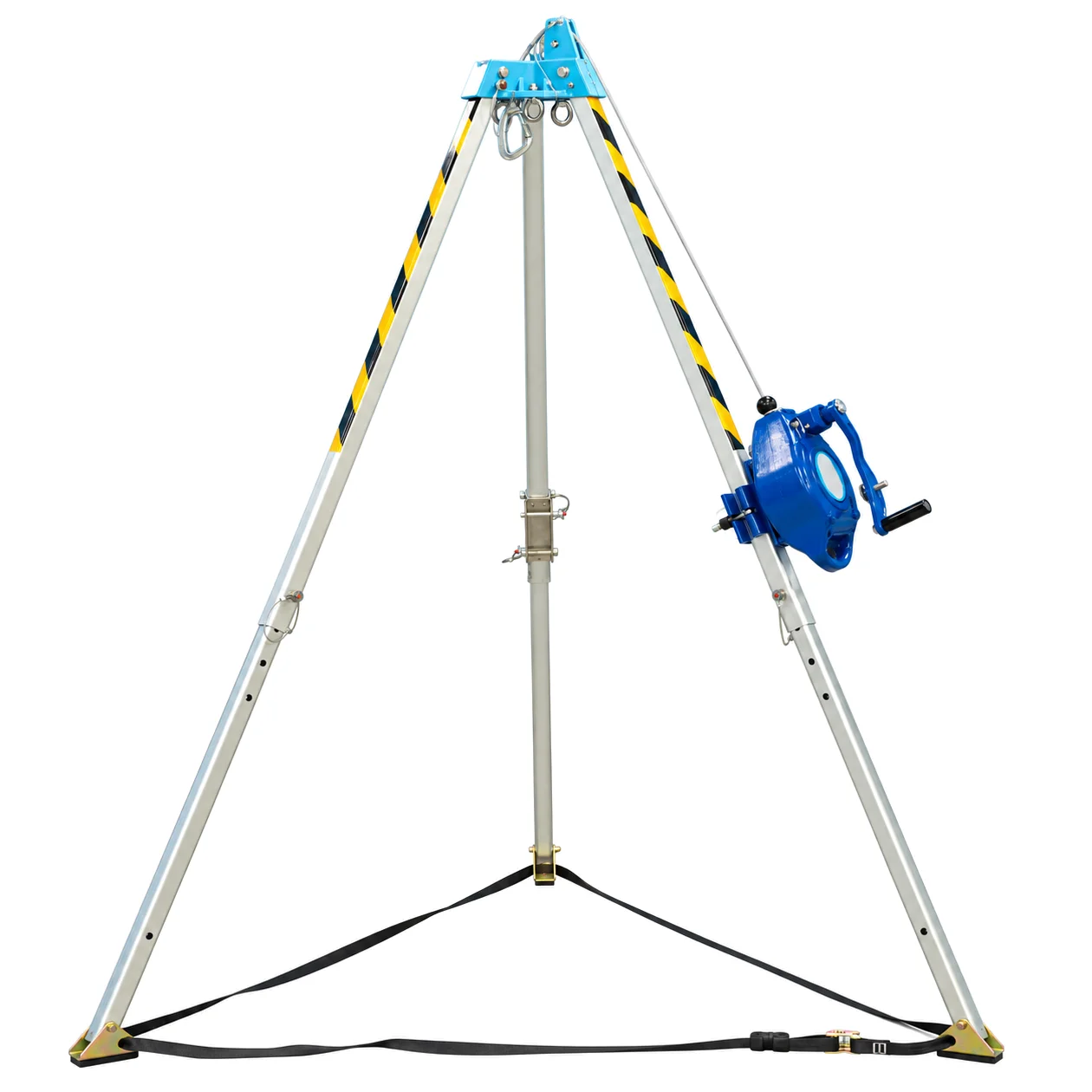

IRUPOD to nowa generacja profesjonalnego trójnogu kotwiczącego Irudek, zastępująca wcześniejszy model TRIP 1. System został zaprojektowany do zabezpieczania prac wykonywanych w przestrzeniach zamkniętych, organizowania tymczasowego punktu kotwiczenia oraz prowadzenia operacji dostępowych i ratowniczych nad włazami, studzienkami, zbiornikami, komorami technicznymi i innymi otworami wymagającymi asekuracji z góry.

Nowa konstrukcja została rozbudowana o 3 pierścienie kotwiczące ze stali nierdzewnej, zapewniające większą elastyczność podczas konfiguracji urządzeń przeciwupadkowych, ratowniczych i roboczych. Teleskopowe nogi posiadają regulację wysokości oraz system sworzni z zabezpieczeniem przed zgubieniem, co przyspiesza przygotowanie stanowiska i ogranicza ryzyko utraty elementów montażowych.

IRUPOD może przenosić obciążenie do 500 kg, a konstrukcja została przewidziana do użytkowania przez maksymalnie 3 osoby w konfiguracjach dopuszczonych dla kompletnego systemu.

Trójnóg spełnia wymagania EN 795 Typ B oraz CEN/TS 16415, a certyfikacja ATEX II 2G Ex h II c T6 umożliwia zastosowanie w odpowiednio sklasyfikowanych atmosferach potencjalnie wybuchowych.

Nowa generacja modelu TRIP 1

IRUPOD jest rozwinięciem dotychczasowego trójnogu TRIP 1, zachowując jego podstawową funkcję przenośnego urządzenia kotwiczącego, a jednocześnie zwiększając możliwości konfiguracji stanowiska.

Najważniejsze zmiany obejmują:

• 3 punkty kotwiczące zamiast wcześniejszej konfiguracji,
• pierścienie wykonane ze stali nierdzewnej,
• zwiększoną elastyczność organizacji systemów ratowniczych,
• teleskopowe nogi z nowym systemem regulacji,
• sworznie wyposażone w zabezpieczenia przed zgubieniem,
• możliwość obsługi rozbudowanych konfiguracji dla maksymalnie 3 użytkowników,
• zmniejszoną masę konstrukcji do 14 kg.

Dzięki temu IRUPOD jest łatwiejszy w transporcie i przygotowaniu do pracy, a jednocześnie pozwala na bardziej zaawansowane wykorzystanie w systemach dostępu do przestrzeni zamkniętych.

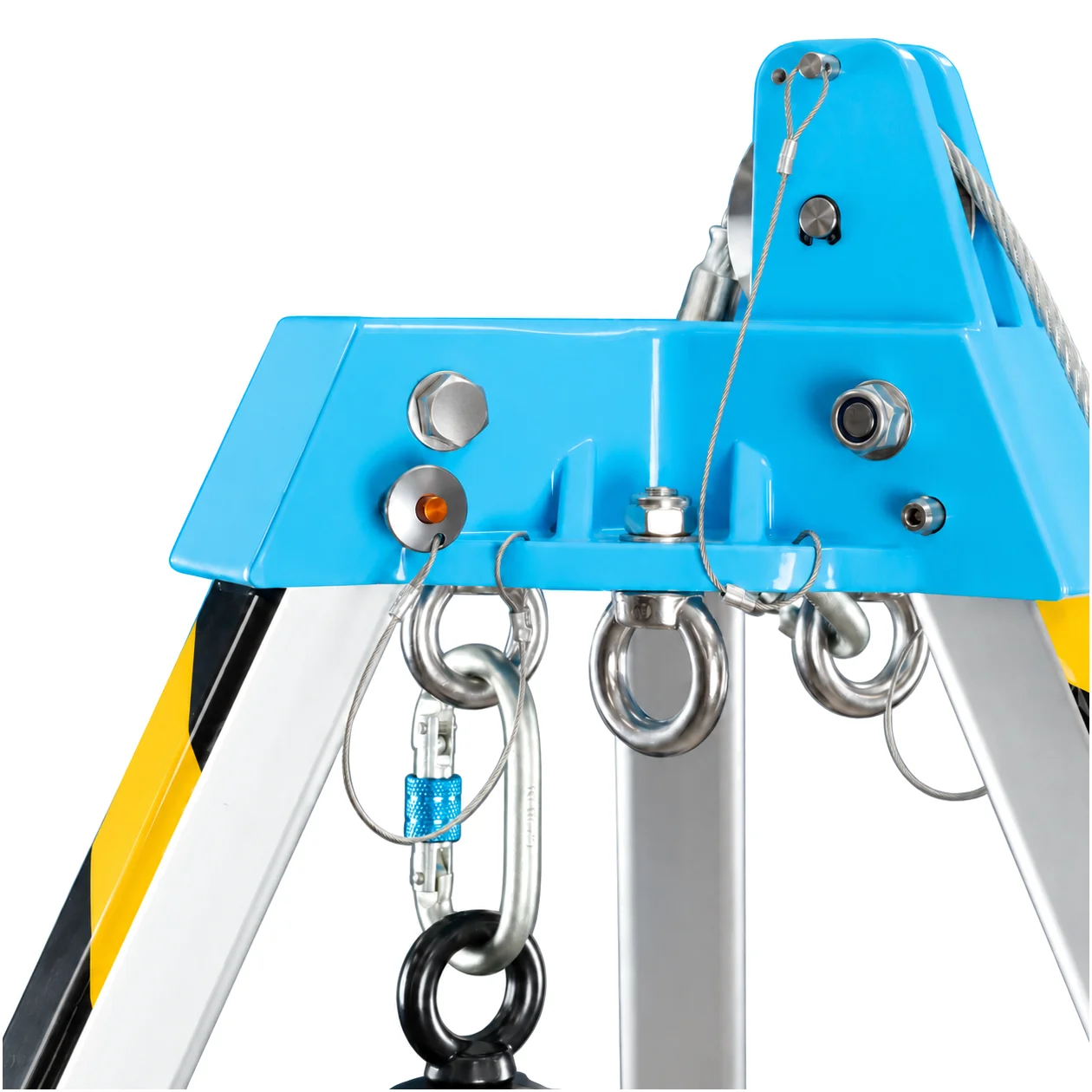

Trzy pierścienie kotwiczące ze stali nierdzewnej

Jedną z najważniejszych cech nowego IRUPOD są 3 niezależne pierścienie kotwiczące wykonane ze stali nierdzewnej.

Dodatkowy punkt zwiększa możliwości rozdzielenia wyposażenia i pozwala łatwiej zorganizować stanowisko wykorzystujące jednocześnie kilka urządzeń.

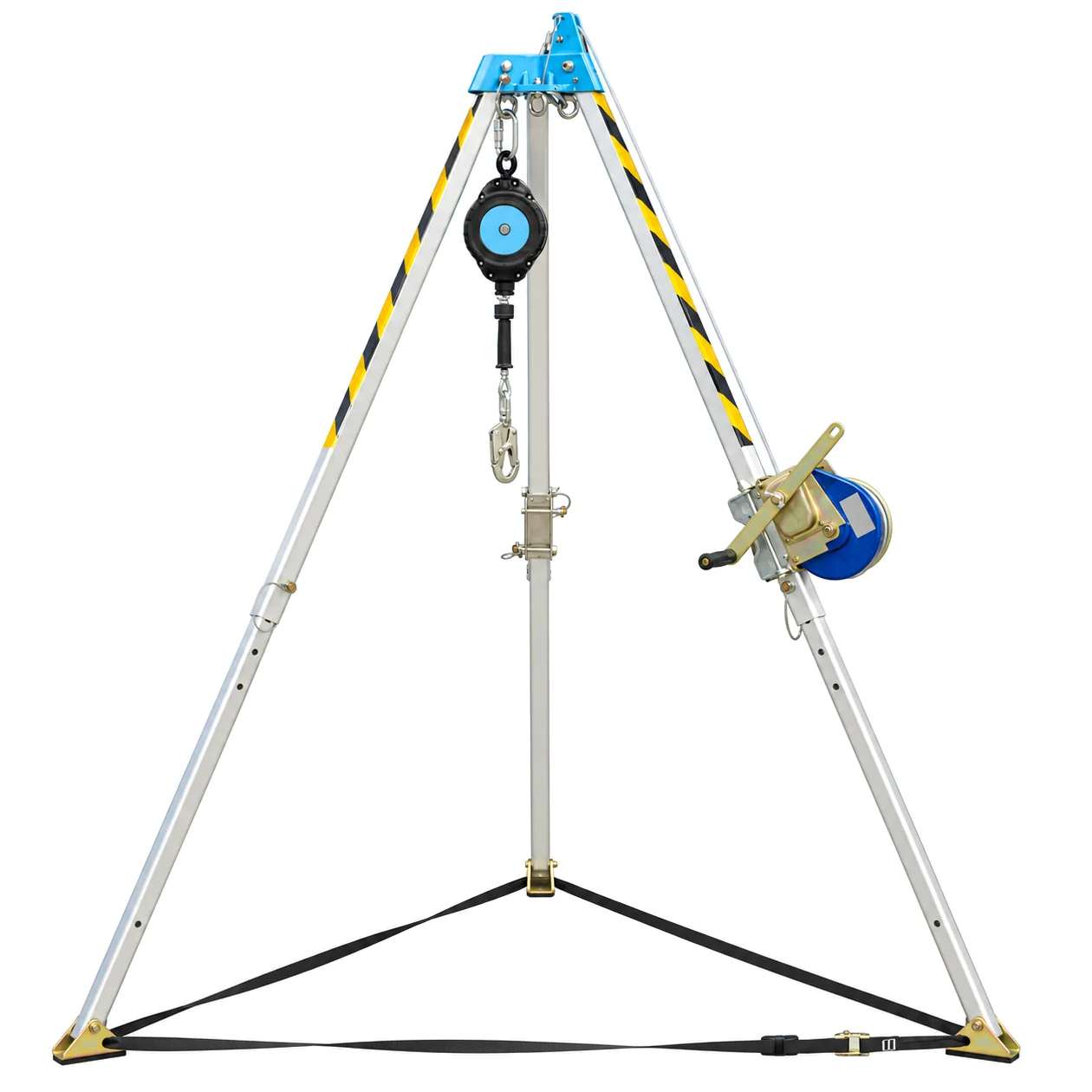

Punkty mogą być wykorzystane, zależnie od prawidłowej konfiguracji systemu, do współpracy z:

• urządzeniem samohamownym,
• wciągarką ratowniczą,
• systemem podnoszenia lub opuszczania,
• niezależnym systemem asekuracyjnym,
• wyposażeniem wykorzystywanym podczas ewakuacji.

Trzy oddzielne punkty kotwiczące pozwalają uporządkować przebieg systemów i ograniczyć wzajemne kolidowanie urządzeń podczas pracy.

Teleskopowe nogi z regulacją

IRUPOD posiada trzy regulowane teleskopowo nogi, umożliwiające dopasowanie wysokości trójnogu oraz powierzchni jego podstawy do konkretnego stanowiska.

Zakres wysokości wynosi:

115–215 cm

Regulacja pozwala ustawić urządzenie zarówno nad niewielkimi włazami, jak i nad większymi otworami, w których wymagane jest wyższe położenie punktów kotwiczących.

Teleskopowa konstrukcja ułatwia także składanie urządzenia na czas transportu i przechowywania.

System sworzni z zabezpieczeniem przed zgubieniem

Elementy regulacyjne nóg wyposażono w system zabezpieczający sworznie przed przypadkowym zgubieniem.

Rozwiązanie jest szczególnie istotne podczas pracy terenowej, gdzie niewielkie elementy montażowe mogą łatwo zostać utracone podczas:

• regulacji wysokości,
• przenoszenia trójnogu,
• montażu przy studzience,
• pracy w ciemności,
• składania sprzętu po zakończeniu zadania.

Zabezpieczenia pozwalają zachować kompletność systemu oraz przyspieszają przygotowanie urządzenia do kolejnego użycia.

Regulowana średnica podstawy

Rozstaw nóg umożliwia uzyskanie średnicy podstawy od:

100 do 150 cm

Pozwala to dostosować konstrukcję do:

• wielkości włazu,
• dostępnej powierzchni roboczej,
• przeszkód występujących przy otworze,
• wymaganej stabilności stanowiska,
• ustawionej wysokości trójnogu.

Przed obciążeniem wszystkie nogi muszą zostać prawidłowo rozstawione i stabilnie oparte na odpowiednio nośnym podłożu.

Maksymalna nośność 500 kg

IRUPOD został zaprojektowany do obciążenia wynoszącego maksymalnie 500 kg.

Wysoka nośność pozwala wykorzystywać konstrukcję w zaawansowanych systemach asekuracyjnych i ratowniczych, jednak dopuszczalne obciążenie całego stanowiska zawsze ogranicza komponent o najniższych parametrach.

Należy uwzględnić nośność:

• wciągarki,
• urządzenia samohamownego,
• liny lub linki stalowej,
• uprzęży,
• zatrzaśników,
• pozostałych elementów kompletnej konfiguracji.

System dla maksymalnie 3 użytkowników

Nowa konstrukcja IRUPOD została przewidziana do konfiguracji obejmujących maksymalnie 3 użytkowników, zgodnie z wymaganiami kompletnego systemu i właściwym zastosowaniem punktów kotwiczących.

Parametr ten zwiększa możliwości wykorzystania trójnogu podczas:

• bardziej złożonych operacji ratowniczych,
• organizowania kilku niezależnych systemów,
• pracy zespołów ratowniczych,
• zabezpieczania wejścia do przestrzeni zamkniętej.

Liczba osób dopuszczonych w konkretnej konfiguracji musi być zgodna z instrukcją całego używanego systemu.

Konstrukcja do pracy w przestrzeniach zamkniętych

IRUPOD został opracowany z myślą o stanowiskach, w których konieczne jest utworzenie przenośnego punktu kotwiczenia bez wykonywania trwałych elementów montażowych.

Sprawdza się podczas pracy nad:

• studzienkami kanalizacyjnymi,
• komorami technicznymi,
• zbiornikami przemysłowymi,
• silosami,
• kanałami technologicznymi,
• szybami,
• podziemnymi instalacjami,
• otworami rewizyjnymi.

Po zakończeniu pracy urządzenie może zostać złożone i przeniesione do kolejnego stanowiska.

Certyfikacja ATEX

IRUPOD posiada oznaczenie:

ATEX II 2G Ex h II c T6

Pozwala to na zastosowanie urządzenia w odpowiednio sklasyfikowanych strefach zagrożonych występowaniem atmosfer wybuchowych.

Ma to znaczenie podczas pracy między innymi w:

• petrochemii,
• przemyśle chemicznym,
• instalacjach gazowych,
• oczyszczalniach,
• zbiornikach technologicznych,
• obiektach, w których mogą występować palne gazy lub pary.

Pozostałe komponenty używane w systemie również muszą być odpowiednie dla warunków panujących w danej strefie.

Niewielka masa konstrukcji

Masa IRUPOD wynosi 14 kg.

Przy zachowaniu nośności do 500 kg oraz trzech punktów kotwiczących konstrukcja pozostaje łatwa do transportowania przez ekipę wykonującą prace terenowe.

Niewielka masa:

• ułatwia przenoszenie pomiędzy stanowiskami,
• przyspiesza rozstawianie,
• ogranicza wysiłek podczas transportu,
• ułatwia przechowywanie,
• zwiększa mobilność ekip serwisowych i ratowniczych.

Najważniejsze cechy

Nowa generacja TRIP 1 – rozwinięta konstrukcja zapewniająca większe możliwości konfiguracji.

3 pierścienie kotwiczące ze stali nierdzewnej – większa elastyczność podczas podłączania wyposażenia asekuracyjnego i ratowniczego.

Do 3 użytkowników – możliwość wykorzystania w bardziej rozbudowanych konfiguracjach systemowych.

Nośność 500 kg – wysoka odporność konstrukcji na obciążenie.

Regulowana wysokość 115–215 cm – umożliwia dostosowanie do różnych stanowisk.

Średnica podstawy 100–150 cm – pozwala dopasować rozstaw nóg do przestrzeni wokół włazu.

Teleskopowe nogi – szybka regulacja wysokości i kompaktowe składanie.

Sworznie z zabezpieczeniem przed zgubieniem – zwiększają wygodę i bezpieczeństwo przygotowania stanowiska.

Masa 14 kg – niewielka masa w stosunku do parametrów użytkowych.

EN 795 Typ B i CEN/TS 16415 – konstrukcja przeznaczona do profesjonalnych systemów kotwiczących.

ATEX II 2G Ex h II c T6 – możliwość stosowania w odpowiednio sklasyfikowanych atmosferach potencjalnie wybuchowych.

Parametry techniczne

Producent: IRUDEK

Model: IRUPOD

Poprzedni model: TRIP 1

Numer referencyjny: 100209600001

Typ produktu: przenośny trójnóg kotwiczący do przestrzeni zamkniętych

Normy: EN 795 Typ B, CEN/TS 16415

Certyfikacja ATEX: II 2G Ex h II c T6

Wysokość: 115–215 cm

Średnica podstawy: 100–150 cm

Masa: 14 kg

Maksymalna nośność: 500 kg

Maksymalna liczba użytkowników: 3

Liczba pierścieni kotwiczących: 3

Materiał pierścieni kotwiczących: stal nierdzewna

Nogi: teleskopowe, regulowane

System regulacji: sworznie z zabezpieczeniem przed zgubieniem

Zastosowanie

IRUPOD przeznaczony jest do:

• prac w przestrzeniach zamkniętych,
• tworzenia przenośnych punktów kotwiczących,
• wejścia do studzienek i komór,
• pracy w zbiornikach i silosach,
• obsługi szybów oraz kanałów technologicznych,
• współpracy z urządzeniami samohamownymi,
• współpracy z wciągarkami ratowniczymi,
• kontrolowanego opuszczania i podnoszenia użytkowników,
• działań ratowniczych i ewakuacyjnych,
• przemysłu i gospodarki komunalnej,
• zastosowań w odpowiednio sklasyfikowanych strefach ATEX.

IRUPOD to nowa generacja przenośnego systemu kotwiczącego Irudek, oferująca większe możliwości niż wcześniejszy TRIP 1. Trzy nierdzewne punkty kotwiczące, teleskopowe nogi z zabezpieczonymi sworzniami, nośność 500 kg, masa tylko 14 kg oraz możliwość konfiguracji dla maksymalnie trzech użytkowników tworzą wszechstronne rozwiązanie do profesjonalnych prac i ratownictwa w przestrzeniach zamkniętych.
