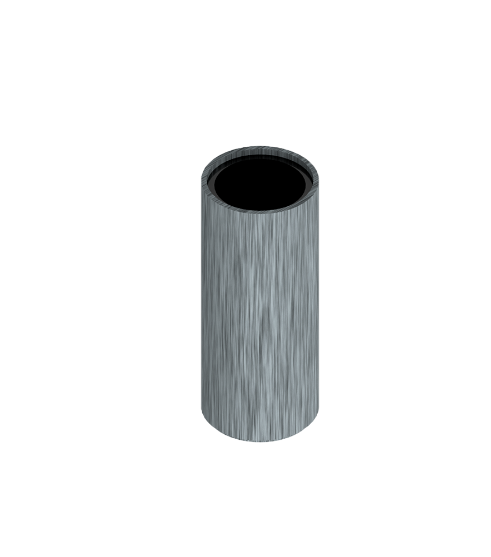

Irudek BASE CORE podstawa do otworów wierconych do systemów ratowniczych i antyupadkowych

BASE CORE to profesjonalna baza montażowa przeznaczona do systemów kotwiczących, antyupadkowych i ratowniczych Irudek DAVIT oraz ANALOG. Produkt służy jako stałe gniazdo montażowe osadzane w wywierconym otworze w konstrukcji betonowej. Nie działa samodzielnie — do prawidłowej pracy musi być uzupełniony o kompatybilny maszt oraz ramię kotwiące.

Baza została zaprojektowana do montażu w nowych lub istniejących konstrukcjach betonowych, w otworze o średnicy 101,6 mm. Po zamontowaniu tworzy stabilny punkt przenoszenia sił dla kompletnego systemu asekuracyjnego lub ratowniczego.

Działanie produktu

BASE CORE działa jako osadzona w betonie podstawa dla masztu systemowego. Do bazy wkładany jest kompatybilny maszt DAVIT lub ANALOG, do którego następnie montuje się ramię kotwiczące.

Podczas pracy obciążenie przenoszone jest w układzie:

użytkownik lub urządzenie → ramię kotwiczące → maszt → BASE CORE → konstrukcja betonowa

Dzięki temu baza umożliwia bezpieczne przekazanie sił z systemu ochrony przed upadkiem, urządzenia samohamownego, wyciągarki lub zestawu ratowniczego na konstrukcję nośną.

Przeznaczenie systemowe

BASE CORE przeznaczona jest do zastosowania w:

• osobistych systemach powstrzymywania spadania
• systemach ratowniczych
• systemach odzyskiwania użytkownika
• wejściach do przestrzeni ograniczonych
• konfiguracjach z masztami i ramionami DAVIT oraz ANALOG

Montaż w betonie

Baza przeznaczona jest do instalacji w otworze wierconym w betonie.

Średnica otworu montażowego wynosi 101,6 mm.

Takie rozwiązanie pozwala stosować BASE CORE zarówno w nowych konstrukcjach, jak i w istniejących obiektach, w których możliwe jest przygotowanie odpowiedniego otworu montażowego.

Konstrukcja i materiały

Stal spawana cynkowana ogniowo

Główna konstrukcja wykonana jest ze stali spawanej zabezpieczonej cynkowaniem ogniowym. Zapewnia to:

• wysoką odporność mechaniczną
• trwałość podczas pracy z dużymi obciążeniami
• ochronę przed korozją
• możliwość stosowania w wymagających warunkach przemysłowych

Tuleja z polietylenu o wysokiej gęstości

Element tulei popychacza i łożyska wykonano z polietylenu o wysokiej gęstości. Materiał ten poprawia współpracę z masztami systemowymi i zapewnia odpowiedni poślizg elementów roboczych.

Nośność i konfiguracja użytkowa

W kompletnym systemie z pozostałymi elementami DAVIT lub ANALOG baza umożliwia pracę:

• maksymalnie 2 użytkowników w zastosowaniach ratowniczych
• maksymalnie 1 użytkownika w systemie zapobiegania upadkom

Dopuszczalne obciążenia:

• ratownictwo: 2 użytkowników / 280 kg
• zapobieganie upadkom: 1 użytkownik / 140 kg

Parametry obciążeniowe

BASE CORE została zaprojektowana do pracy z obciążeniami występującymi w profesjonalnych systemach kotwiczących.

Najważniejsze parametry:

• obciążenie pionowe: 22,24 kN
• czas ładowania: 10,2 kN/m

Parametry te dotyczą pracy kompletnego systemu z kompatybilnym masztem i ramieniem kotwiczącym.

Parametry techniczne

Model: BASE CORE

Numer referencyjny: 100205900050

Norma: EN 795

Typ produktu: baza montażowa do otworów wierconych

Kompatybilność: systemy Irudek DAVIT i ANALOG

Montaż: w otworze wierconym w betonie

Średnica otworu montażowego: Ø 101,6 mm

Pojemność ratownicza: maksymalnie 2 użytkowników / 280 kg

Udźwig w systemie zapobiegania upadkom: 1 użytkownik / 140 kg

Obciążenie pionowe: 22,24 kN

Czas ładowania: 10,2 kN/m

Waga: 2,95 kg

Materiał konstrukcji: stal spawana cynkowana ogniowo

Materiał tulei popychacza / łożyska: polietylen o wysokiej gęstości

Trwałość: bez ograniczeń

Najważniejsze cechy

• baza montażowa do systemów DAVIT i ANALOG
• montaż w otworze betonowym Ø 101,6 mm
• przeznaczenie do nowych i istniejących konstrukcji betonowych
• wymaga zastosowania kompatybilnego masztu i ramienia
• obsługa do 2 użytkowników w ratownictwie
• obsługa 1 użytkownika w systemie zapobiegania upadkom
• stal spawana cynkowana ogniowo
• niska masa 2,95 kg
• tuleja z polietylenu o wysokiej gęstości
• trwałość bez ograniczeń

Zastosowanie

BASE CORE przeznaczona jest do:

• prac na wysokości
• ratownictwa technicznego
• wejścia do przestrzeni ograniczonych
• odzyskiwania użytkownika z przestrzeni zamkniętych
• montażu systemów DAVIT i ANALOG
• instalacji w konstrukcjach betonowych
• obsługi urządzeń samohamownych, wyciągarek i systemów ewakuacyjnych

BASE CORE to kompaktowa i wytrzymała baza montażowa do otworów wierconych w betonie, zaprojektowana jako stałe gniazdo dla modułowych systemów kotwiczących Irudek DAVIT i ANALOG.
