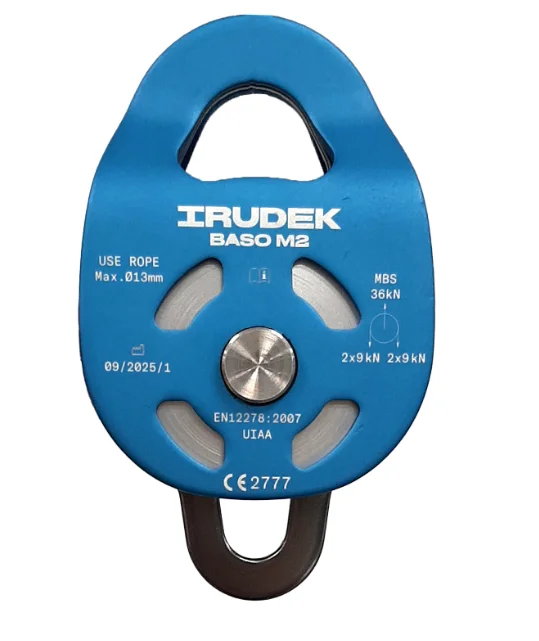

Irudek BASO M2 wysokowydajny bloczek linowy z dwoma rolkami

BASO M2 to lekki, podwójny bloczek typu Prusik przeznaczony do budowy profesjonalnych układów linowych, wyciągowych i ratowniczych. Konstrukcja wykorzystuje dwie aluminiowe rolki, które umożliwiają jednoczesne prowadzenie dwóch odcinków liny oraz tworzenie bardziej rozbudowanych systemów zapewniających odpowiednią sprawność mechaniczną.

Bloczek wyposażono w górny i dolny punkt mocowania, co zwiększa możliwości konfiguracji stanowiska. Dolny punkt może być wykorzystywany do łączenia dodatkowych elementów systemu, tworzenia układów wielokrążkowych lub organizowania węzłów zaciskowych stosowanych w systemach typu Prusik.

BASO M2 osiąga minimalną wytrzymałość na zerwanie 36 kN i współpracuje z linami o średnicy do 13 mm. Aluminiowa konstrukcja zapewnia korzystne połączenie wysokiej odporności mechanicznej i ograniczonej masy. Bloczek spełnia wymagania normy EN 12278 oraz standardów UIAA.

Podwójna konstrukcja linowa

Dwie niezależne rolki pozwalają prowadzić dwa odcinki liny w jednym urządzeniu. Rozwiązanie umożliwia budowanie wydajnych układów przeznaczonych do podnoszenia, transportowania lub przemieszczania obciążeń.

Podwójna konstrukcja pozwala:

• tworzyć układy wielokrążkowe,
• zwiększać przełożenie mechaniczne systemu,
• prowadzić dwa odcinki liny równolegle,
• zmieniać kierunek działania siły,
• ograniczać opory podczas przemieszczania liny,
• konfigurować techniczne systemy wyciągowe i ratownicze.

Konstrukcja typu Prusik

BASO M2 został zaprojektowany jako bloczek Prusik, przystosowany do współpracy z linowymi węzłami zaciskowymi. Kształt bocznych okładzin pomaga utrzymać węzeł w odpowiednim położeniu względem rolki i ogranicza możliwość jego wciągnięcia pomiędzy linę a elementy bloczka.

Taka konstrukcja znajduje zastosowanie podczas:

• tworzenia systemów samoblokujących,
• budowania układów do wyciągania,
• ratownictwa wysokościowego,
• podnoszenia osoby lub wyposażenia,
• organizowania systemów wymagających blokowania kierunku ruchu.

Prawidłowa konfiguracja węzła Prusik, dobór średnic lin oraz sposób budowy układu muszą być dostosowane do konkretnego zastosowania.

Aluminiowe rolki i płynna praca

Aluminiowe, łożyskowane rolki zapewniają płynne przemieszczanie liny i ograniczają straty energii powstające w wyniku tarcia.

Sprawne działanie rolek:

• zmniejsza siłę potrzebną do obsługi układu,
• poprawia efektywność systemu wyciągowego,
• ogranicza zużycie liny,
• ułatwia kontrolowane podnoszenie i opuszczanie,
• zapewnia stabilną pracę podczas powtarzalnych operacji.

Górny i dolny punkt mocowania

Bloczek wyposażono w dwa zintegrowane punkty mocowania.

Górny punkt służy do połączenia bloczka z punktem kotwiczącym, stanowiskiem, taśmą lub odpowiednim zatrzaśnikiem.

Dolny punkt umożliwia mocowanie dodatkowych elementów układu, takich jak kolejny bloczek, łącznik, lina robocza, węzeł zaciskowy lub obciążenie.

Dwa punkty zwiększają funkcjonalność urządzenia i pozwalają tworzyć bardziej rozbudowane konfiguracje niż w przypadku standardowego bloczka pojedynczego.

Minimalna wytrzymałość na zerwanie 36 kN

MBS bloczka BASO M2 wynosi 36 kN. Parametr określa minimalną wytrzymałość urządzenia na zerwanie podczas badania.

Wartość MBS nie jest dopuszczalnym obciążeniem roboczym. Maksymalne obciążenie użytkowe kompletnego systemu należy ustalić z uwzględnieniem:

• instrukcji użytkowania,
• współczynnika bezpieczeństwa,
• wytrzymałości punktów kotwiczących,
• parametrów lin i łączników,
• kierunku działania sił,
• sposobu skonfigurowania układu.

Kompatybilność z linami do 13 mm

BASO M2 jest przeznaczony do współpracy z linami o średnicy do 13 mm. Lina powinna prawidłowo układać się w rowku rolki i być zgodna z zastosowaniem całego systemu.

Przed rozpoczęciem pracy należy sprawdzić:

• średnicę i konstrukcję liny,
• stan oplotu i rdzenia,
• prawidłowe ułożenie na obu rolkach,
• brak kontaktu liny z ostrymi krawędziami,
• swobodny obrót rolek,
• kompatybilność pozostałych elementów systemu.

Aluminiowa konstrukcja

Bloczek wykonano z aluminium, co zapewnia wysoką odporność mechaniczną przy zachowaniu masy wynoszącej 0,448 kg.

Materiał sprawdza się w wyposażeniu przeznaczonym do transportu i częstego użytkowania, szczególnie podczas prac na wysokości, gdzie masa każdego elementu wpływa na całkowite obciążenie użytkownika.

Najważniejsze cechy

Podwójny bloczek Prusik – przeznaczony do rozbudowanych systemów wyciągowych i ratowniczych.

Dwie aluminiowe rolki – umożliwiają równoległe prowadzenie dwóch odcinków liny.

Wysoka sprawność działania – łożyskowane rolki ograniczają tarcie i poprawiają płynność pracy.

Górny i dolny punkt mocowania – zwiększają możliwości konfiguracji układu.

Minimalna wytrzymałość 36 kN – zapewnia wysoką odporność mechaniczną podczas profesjonalnych zastosowań.

Obsługa lin do 13 mm – kompatybilność z popularnymi linami technicznymi i ratowniczymi.

Aluminiowa konstrukcja – połączenie wytrzymałości z ograniczoną masą.

Masa 0,448 kg – ułatwia transport i stosowanie w mobilnych systemach linowych.

Trwałość bez ograniczeń – pod warunkiem zachowania sprawności technicznej i wykonywania wymaganych kontroli.

Parametry techniczne

Model: BASO M2

Numer referencyjny: 102402600010

Typ produktu: podwójny bloczek linowy typu Prusik

Normy: EN 12278, UIAA

Minimalna wytrzymałość na zerwanie MBS: 36 kN

Maksymalna średnica liny: 13 mm

Liczba rolek: 2

Punkty mocowania: górny i dolny

Materiał: aluminium

Masa: 0,448 kg

Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Zastosowanie

BASO M2 przeznaczony jest do:

• profesjonalnych układów wyciągowych,
• systemów wielokrążkowych,
• ratownictwa wysokościowego i technicznego,
• dostępu linowego,
• podnoszenia i opuszczania wyposażenia,
• tworzenia układów z węzłem Prusik,
• zmiany kierunku prowadzenia liny,
• transportu technicznego,
• prac przemysłowych, montażowych i serwisowych,
• systemów wymagających wysokiej sprawności i wytrzymałości.

BASO M2 to wytrzymały i wydajny podwójny bloczek Prusik przeznaczony do profesjonalnych systemów linowych. Dwie aluminiowe rolki, górny i dolny punkt mocowania oraz minimalna wytrzymałość na zerwanie 36 kN umożliwiają budowanie zaawansowanych układów wyciągowych, transportowych i ratowniczych.
