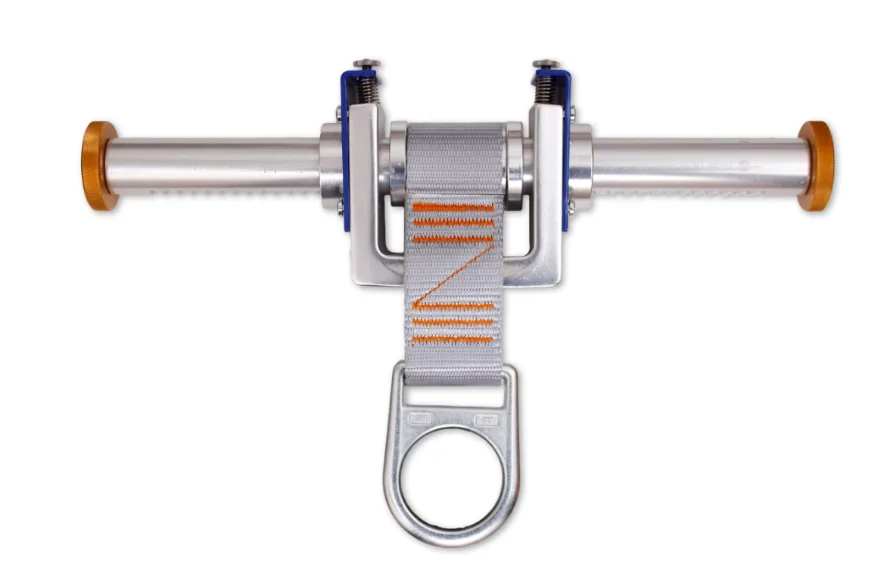

Irudek BIGA11 tymczasowy punkt kotwiczący do belek stalowych

BIGA11 to profesjonalny, regulowany punkt kotwiczący przeznaczony do tworzenia tymczasowego punktu asekuracyjnego na belkach i konstrukcjach stalowych. Konstrukcja zaciskowa umożliwia szybki montaż bez ingerencji w element konstrukcyjny, dzięki czemu urządzenie doskonale sprawdza się podczas prac montażowych, serwisowych, konserwacyjnych oraz inspekcyjnych.

Produkt spełnia wymagania normy EN 795 Typ B i przeznaczony jest do stosowania jako przenośny punkt kotwiczenia dla jednego użytkownika.

Zasada działania

BIGA11 działa jako regulowany zaciskowy punkt kotwiczący montowany bezpośrednio na belce stalowej. Po dopasowaniu urządzenia do szerokości profilu i jego zablokowaniu powstaje stabilny punkt wpięcia dla systemu chroniącego przed upadkiem z wysokości.

Podczas pracy obciążenie przenoszone jest w układzie:

użytkownik → uprząż bezpieczeństwa → lonża lub urządzenie samohamowne → BIGA11 → belka konstrukcyjna.

BIGA11 nie zatrzymuje upadku samodzielnie. Stanowi element kotwiczący, do którego podłączane są kompatybilne systemy ochrony przed upadkiem.

Regulowana konstrukcja

Urządzenie umożliwia dopasowanie do belek o szerokości:

75–260 mm

Regulacja pozwala wykorzystać jeden punkt kotwiczący na wielu typach konstrukcji stalowych, bez konieczności wykonywania stałych punktów kotwiczenia.

Mechanizm montażu

BIGA11 wyposażono w prosty mechanizm zaciskowy uruchamiany za pomocą dwóch przycisków, który umożliwia szybkie zakładanie i zdejmowanie urządzenia.

Rozwiązanie zapewnia:

• szybki montaż,
• łatwy demontaż,
• wygodny transport pomiędzy stanowiskami pracy.

Punkt kotwiczenia

Urządzenie wyposażone jest w tekstylną taśmę zakończoną aluminiowym pierścieniem kotwiczącym, przeznaczonym do podłączania środków ochrony indywidualnej.

Konstrukcja

Korpus wykonano z aluminium, dzięki czemu uzyskano niewielką masę przy zachowaniu wysokiej wytrzymałości.

Materiały zastosowane w konstrukcji:

• taśma – poliester,
• pierścień kotwiczący – stal,
• elementy metalowe – aluminium.

Parametry wytrzymałościowe

Wytrzymałość statyczna punktu kotwiczącego wynosi:

15 kN

Urządzenie przeznaczone jest dla:

1 użytkownika

Parametry techniczne

Model: BIGA11

Numer referencyjny: 100206200006

Norma: EN 795 Typ B

Typ produktu: regulowany punkt kotwiczący do belek

Liczba użytkowników: 1

Zakres regulacji: 75–260 mm

Wytrzymałość statyczna: 15 kN

Waga: 2,26 kg

Materiał taśmy: poliester

Materiał pierścienia kotwiczącego: stal

Materiał elementów konstrukcyjnych: aluminium

Trwałość: 10 lat użytkowania + 1 rok przechowywania

Najważniejsze cechy

• regulowany punkt kotwiczący do belek stalowych,
• zakres dopasowania 75–260 mm,
• szybki montaż bez wykonywania stałych punktów kotwiczenia,
• lekka aluminiowa konstrukcja,
• aktywacja za pomocą dwóch przycisków,
• tekstylna taśma z aluminiowym punktem kotwiczącym,
• wytrzymałość statyczna 15 kN,
• przeznaczony dla jednego użytkownika,
• łatwy transport i montaż,
• zgodność z normą EN 795 Typ B.

Zastosowanie

BIGA11 przeznaczony jest do:

• prac na konstrukcjach stalowych,
• montażu konstrukcji,
• prac serwisowych,
• konserwacji i inspekcji obiektów przemysłowych,
• tworzenia tymczasowych stanowisk pracy na wysokości,
• miejsc, w których nie ma stałych punktów kotwiczących.
