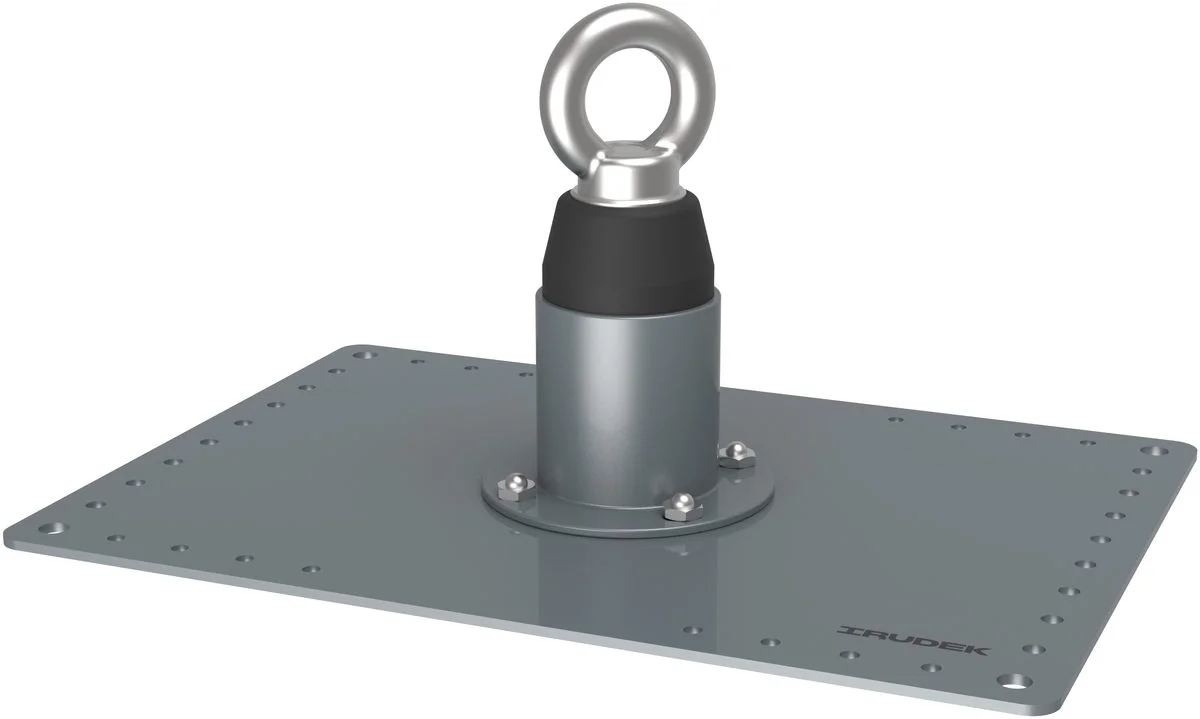

Irudek CHEX 225 punkt kotwiący ze stali nierdzewnej do systemów asekuracyjnych

CHEX to certyfikowany punkt kotwiczący przeznaczony do tworzenia stabilnego punktu wpięcia dla jednego użytkownika podczas prac na wysokości. Konstrukcja może być stosowana jako samodzielny punkt kotwiczenia lub jako element wspierający prowadzenie i oznaczanie liny w systemach asekuracyjnych.

Punkt kotwiczący wykonano ze stali oraz stali nierdzewnej, co zapewnia wysoką odporność mechaniczną, trwałość i dobrą ochronę przed korozją w środowiskach przemysłowych oraz zewnętrznych.

Działanie produktu

CHEX działa jako konstrukcyjny punkt wpięcia dla systemu chroniącego przed upadkiem z wysokości. Płytę montażową mocuje się do odpowiedniego podłoża, najczęściej na dachu, pokryciu dachowym lub konstrukcji nośnej. Górny pierścień służy do podłączenia elementu łączącego, liny, urządzenia asekuracyjnego albo zakończenia poziomej liny życia.

Podczas pracy obciążenie przenoszone jest z użytkownika lub systemu asekuracyjnego na pierścień kotwiczący, następnie na słupek, płytę montażową i dalej na konstrukcję, do której punkt został zamocowany.

Montaż

Mocowanie za pomocą gwintowanych zaślepek

System mocowania umożliwia stabilne przytwierdzenie punktu kotwiczącego do konstrukcji roboczej.

Podstawa do mocowania mechanicznego

Płyta montażowa przygotowana jest do montażu z użyciem odpowiednich elementów mocujących, w tym wkrętów samowiercących, zależnie od konfiguracji podłoża i wymagań instalacyjnych.

Konstrukcja

Stal i stal nierdzewna

Połączenie stali oraz stali nierdzewnej zapewnia:

• wysoką wytrzymałość mechaniczną
• odporność na korozję
• trwałość podczas pracy na zewnątrz
• stabilność konstrukcyjną punktu kotwiczenia

Zastosowanie

CHEX przeznaczony jest do:

• tworzenia stałego punktu kotwiczenia
• zabezpieczania prac na dachach
• zabezpieczania prac na konstrukcjach nośnych
• montażu na końcach poziomych systemów lin życia
• pracy z systemami asekuracyjnymi zgodnymi z EN 795
• prowadzenia lub oznaczania liny w instalacjach dachowych

Warianty produktu

CHEX 225

Wariant o wymiarach 333 × 225 mm, przeznaczony do zastosowań wymagających mniejszego rozstawu montażowego.

Parametry techniczne

Model: CHEX

Numery referencyjne:
200701500063 – CHEX 225

Liczba użytkowników: 1

Wymiary wariantu CHEX 225: 333 × 225 mm

Punkt graniczny pomiarów: 185 × Ø105 mm

Materiał: stal nierdzewna + stal

Waga CHEX 225: 2,09 kg

Najważniejsze cechy

• certyfikowany punkt kotwiczący dla jednego użytkownika
• zgodność z EN 795:2012 Typ A
• możliwość użycia jako znacznik liny
• konstrukcja ze stali i stali nierdzewnej
• wysoka odporność mechaniczna
• odporność na korozję
• montaż do konstrukcji dachowych i nośnych
• zastosowanie w poziomych systemach lin życia
• dostępne dwa warianty wymiarowe

CHEX to trwały punkt kotwiczący do prac na wysokości, zaprojektowany do tworzenia bezpiecznego połączenia pomiędzy użytkownikiem, systemem asekuracyjnym i konstrukcją nośną.
