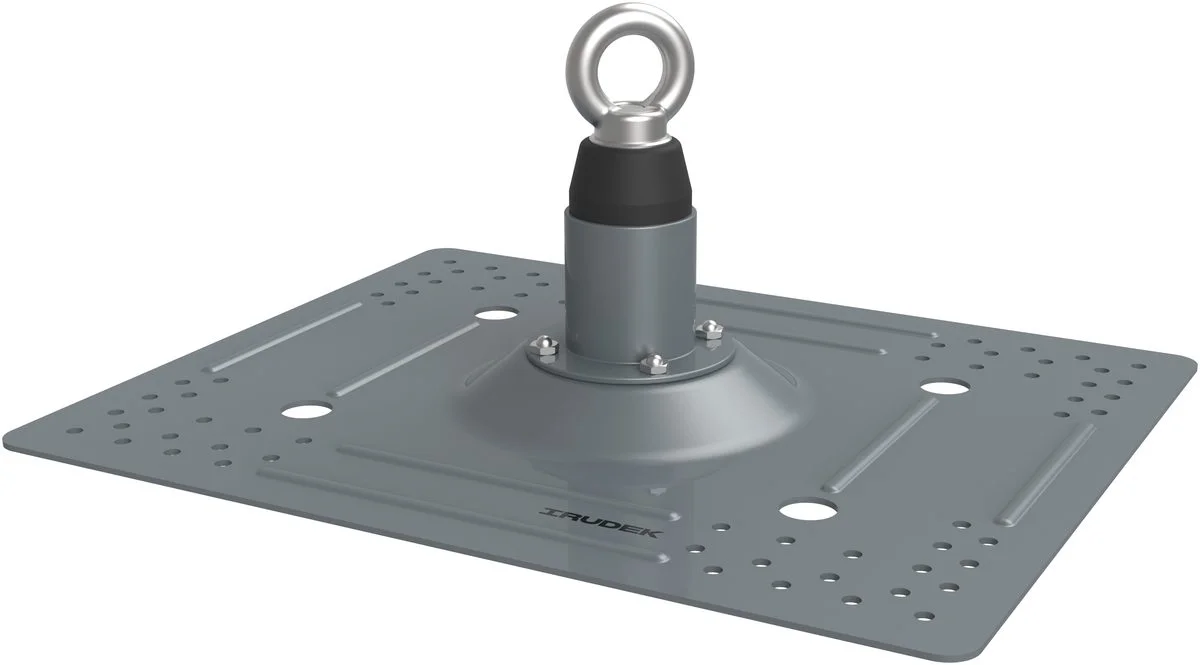

Irudek CHEX PRO STEEL - punkt kotwiczenia i ogranicznik liny do prac na wysokości

CHEX PRO to profesjonalny punkt kotwiczący przeznaczony do tworzenia stałych lub tymczasowych punktów asekuracyjnych w systemach ochrony przed upadkiem z wysokości. Konstrukcja została zaprojektowana do montażu na pokryciach dachowych oraz innych konstrukcjach nośnych, gdzie wymagane jest utworzenie certyfikowanego punktu kotwiczenia zgodnego z EN 795:2012 Typ A.

Model może pełnić funkcję punktu kotwiczącego oraz ogranicznika i znacznika liny, dzięki czemu znajduje zastosowanie zarówno jako samodzielny punkt asekuracyjny, jak i element poziomych systemów lin życia.

Zasada działania

CHEX PRO działa jako konstrukcyjny punkt kotwiczenia, do którego użytkownik podłącza element łączący systemu chroniącego przed upadkiem, urządzenie samohamowne lub poziomą linię życia.

Po obciążeniu systemu siły przenoszone są:

• z użytkownika na punkt wpięcia,
• z punktu wpięcia na słupek kotwiczący,
• ze słupka na podstawę montażową,
• z podstawy na konstrukcję nośną.

Takie rozwiązanie umożliwia bezpieczne przeniesienie obciążeń na konstrukcję budynku oraz zapewnia stabilny punkt asekuracyjny podczas pracy na wysokości.

Konstrukcja

CHEX PRO wyposażony jest w wysoką konstrukcję słupka kotwiczącego, która ułatwia prowadzenie liny nad pokryciem dachowym i ogranicza kontakt systemu asekuracyjnego z powierzchnią dachu.

Urządzenie może być wykorzystywane jako:

• punkt kotwiczący,
• ogranicznik liny,
• znacznik liny,
• zakończenie poziomego systemu lin życia.

Montaż

Punkt kotwiczący przeznaczony jest do montażu z wykorzystaniem wkrętów samowiercących.

Konstrukcja podstawy została przygotowana do trwałego mocowania na odpowiednio dobranym podłożu zgodnie z wymaganiami systemu oraz dokumentacją techniczną.

CHEX PRO STEEL

Konstrukcja wykonana ze:

• stali nierdzewnej i stali

Zapewnia bardzo wysoką wytrzymałość mechaniczną oraz odporność na korozję.

Materiał zapewnia:

• wysoką odporność mechaniczną,
• trwałość eksploatacyjną,

Parametry techniczne

Model: CHEX PRO

Numer referencyjny:

200701500064 – CHEX PRO STEEL

Norma: EN 795:2012 Typ A

Liczba użytkowników: 1

Przeznaczenie: punkt kotwiczący i ogranicznik liny

System mocowania: wkręty samowiercące

Pomiar wzdłużny od środka do środka: 250–430 mm

Wymiary słupka: 185 × Ø105 mm

Materiał CHEX PRO STEEL: stal + stal nierdzewna

Waga CHEX PRO STEEL: 5,54 kg

Najważniejsze cechy

• certyfikowany punkt kotwiczący dla jednego użytkownika,
• możliwość wykorzystania jako ogranicznik i znacznik liny,
• zgodność z normą EN 795:2012 Typ A,
• montaż do konstrukcji dachowych i nośnych,
• kompatybilność z poziomymi systemami lin życia,
• możliwość stosowania w instalacjach stałych i tymczasowych,
• konstrukcja odporna na korozję,
• wysoka wytrzymałość mechaniczna,
• łatwy montaż przy użyciu wkrętów samowiercących.

Zastosowanie

CHEX PRO przeznaczony jest do:

• tworzenia punktów kotwiczenia na dachach,
• montażu na końcach poziomych systemów lin życia,
• prowadzenia i ograniczania liny asekuracyjnej,
• zabezpieczania prac przy krawędziach dachów,
• prac serwisowych i konserwacyjnych,
• budownictwa, przemysłu i infrastruktury technicznej,
• stałych oraz tymczasowych instalacji asekuracyjnych.
