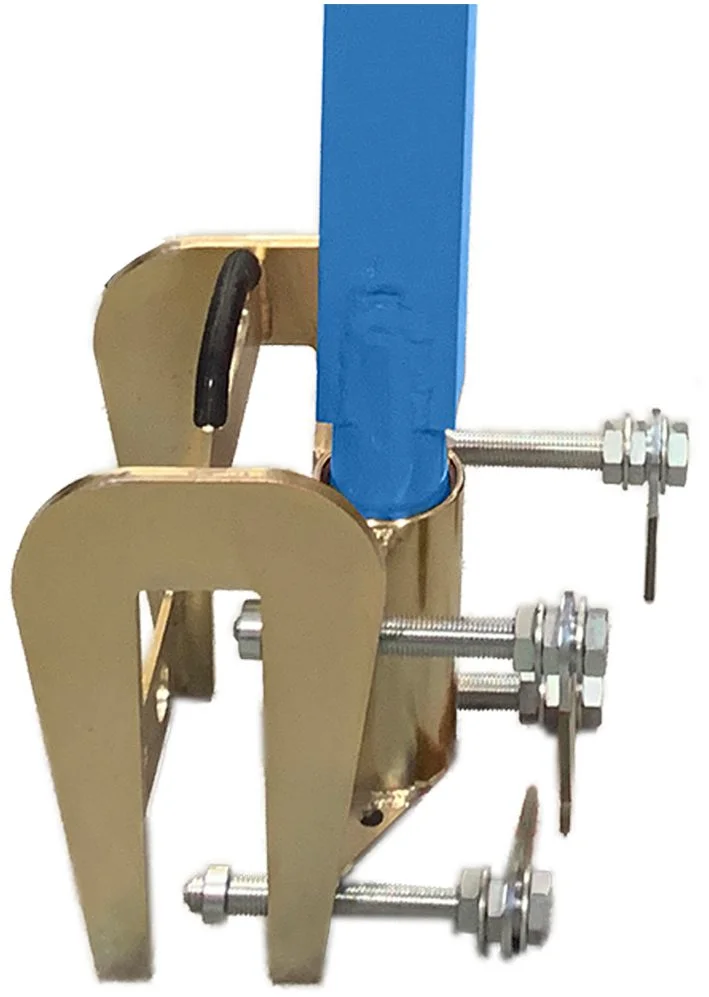

Irudek FIXED BARREL BASE 178 mm stała baza pionowa do systemów DAVIT i ANALOG

FIXED BARREL BASE / BARREL BASE FIJA to stała baza montażowa przeznaczona do systemów kotwiczących DAVIT i ANALOG. Produkt służy do instalacji na istniejących konstrukcjach pionowych, takich jak ściany, attyki, parapety techniczne, murki oporowe, krawędzie zbiorników oraz podobne elementy konstrukcyjne.

Baza umożliwia osadzenie kompatybilnego masztu systemowego, do którego następnie montowane jest ramię kotwiczące. Po połączeniu tych elementów powstaje stabilny punkt asekuracyjny do pracy na wysokości, dostępu do przestrzeni ograniczonych, odzysku użytkownika oraz działań ratowniczych.

Model:

• FIXED BARREL BASE 48 mm – 178 mm
Numer referencyjny: 100205900043
Zakres montażowy: 0–181 mm
Waga: 21,4 kg

Działanie produktu

FIXED BARREL BASE działa jako stałe gniazdo montażowe dla systemu DAVIT lub ANALOG. Bazę mocuje się do konstrukcji pionowej, a następnie umieszcza w niej maszt systemowy. Do masztu podłączane jest ramię kotwiczące, które ustawia punkt asekuracyjny nad miejscem pracy, otworem technologicznym, włazem, zbiornikiem lub krawędzią.

Podczas pracy obciążenie przenoszone jest w układzie:

użytkownik lub urządzenie → punkt kotwiczenia → ramię DAVIT / ANALOG → maszt → FIXED BARREL BASE → konstrukcja pionowa

Takie rozwiązanie pozwala przekazać siły z systemu asekuracyjnego lub ratowniczego na konstrukcję nośną, tworząc stabilne miejsce wielokrotnego montażu masztu i ramienia.

Przeznaczenie systemowe

Baza przeznaczona jest do:

• osobistych systemów powstrzymywania spadania
• systemów wejścia do przestrzeni ograniczonych
• systemów odzysku użytkownika
• działań ratowniczych
• współpracy z urządzeniami samohamownymi
• współpracy z wyciągarkami i zestawami ewakuacyjnymi

Produkt nie jest samodzielnym kompletnym systemem asekuracyjnym. Do prawidłowego działania wymaga kompatybilnego masztu oraz ramienia kotwiczącego.

Montaż na konstrukcjach pionowych

FIXED BARREL BASE została zaprojektowana do montażu na istniejących konstrukcjach pionowych. Sprawdza się tam, gdzie konieczne jest utworzenie stałego, powtarzalnego punktu montażu dla systemu DAVIT lub ANALOG.

Typowe miejsca instalacji:

• ściany oporowe
• attyki
• parapety techniczne
• krawędzie zbiorników
• murki konstrukcyjne
• pionowe elementy nośne

Konstrukcja i materiały

Baza wykonana jest ze spawanej stali cynkowanej ogniowo, co zapewnia:

• wysoką odporność mechaniczną
• trwałość podczas intensywnego użytkowania
• ochronę przed korozją
• stabilną pracę w środowisku przemysłowym i zewnętrznym

Nośność systemu

Po prawidłowym montażu z kompatybilnym masztem i ramieniem baza umożliwia pracę:

• maksymalnie 2 użytkowników / 280 kg w konfiguracji ratowniczej
• maksymalnie 1 użytkownika / 140 kg w systemie ochrony przed upadkiem

Parametry obciążeniowe

Obciążenie pionowe: 22,24 kN

Moment / czas ładowania: 10 000 N·m

Trwałość: bez ograniczeń

Warianty produktu

W zależności od grubości konstrukcji dostępne są trzy warianty bazy:

• FIXED BARREL BASE 48 mm – 50,8 mm
Numer referencyjny: 100205900039
Zakres montażowy: 0–50,8 mm
Waga: 20 kg

• FIXED BARREL BASE 48 mm – 127 mm
Numer referencyjny: 100205900045
Zakres montażowy: 0–127 mm
Waga: 20,9 kg

• FIXED BARREL BASE 48 mm – 181 mm
Numer referencyjny: 100205900043
Zakres montażowy: 0–181 mm
Waga: 21,4 kg

Parametry techniczne

Model: FIXED BARREL BASE / BARREL BASE FIJA

Normy: EN 795, TS 16415

Kompatybilność: systemy Irudek DAVIT i ANALOG

Typ produktu: stała baza montażowa do konstrukcji pionowych

Pojemność ratownicza: maksymalnie 2 użytkowników / 280 kg

Udźwig w systemie ochrony przed upadkiem: 1 użytkownik / 140 kg

Obciążenie pionowe: 22,24 kN

Moment obciążenia: 10 000 N·m

Materiał: stal spawana cynkowana ogniowo

Trwałość: bez ograniczeń

Najważniejsze cechy

• stała baza montażowa do systemów DAVIT i ANALOG
• przeznaczona do konstrukcji pionowych
• odpowiednia do ścian, attyk, parapetów technicznych i krawędzi zbiorników
• wymaga kompatybilnego masztu i ramienia kotwiczącego
• obsługa 2 użytkowników w konfiguracji ratowniczej
• obsługa 1 użytkownika w systemie ochrony przed upadkiem
• spawana stal cynkowana ogniowo
• wysoka odporność na obciążenia pionowe i momenty sił
• trzy warianty dopasowane do różnych grubości konstrukcji
• trwałość bez ograniczeń

Zastosowanie

FIXED BARREL BASE przeznaczona jest do:

• prac na wysokości
• ratownictwa technicznego
• pracy przy włazach, zbiornikach i otworach technologicznych
• dostępu do przestrzeni ograniczonych
• odzysku użytkownika z poziomu niższego
• montażu systemów DAVIT i ANALOG
• tworzenia stałego gniazda do wielokrotnego montażu masztu i ramienia
• współpracy z urządzeniami samohamownymi, wyciągarkami i zestawami ratowniczymi

FIXED BARREL BASE / BARREL BASE FIJA to wytrzymała baza montażowa do profesjonalnych systemów kotwiczących Irudek DAVIT i ANALOG, przeznaczona do stałego montażu na konstrukcjach pionowych oraz pracy w systemach asekuracyjnych i ratowniczych.
