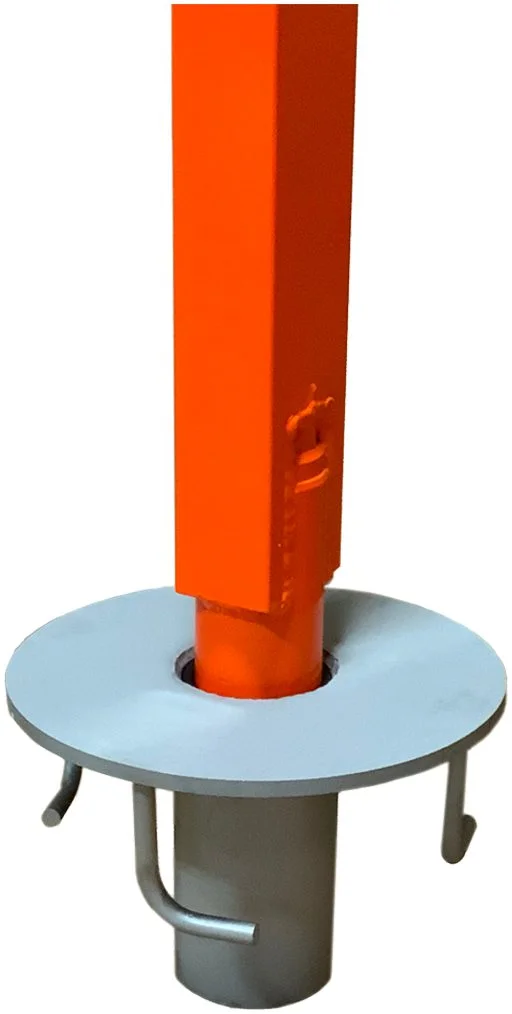

Irudek FLUSH FLOOR BASE-CEMENTO FRESCO podstawa montażowa do betonu

FLUSH FLOOR BASE-CEMENTO FRESCO to wpuszczana podstawa montażowa przeznaczona do instalacji w świeżym betonie. Produkt należy do serii PRO i stanowi element infrastruktury kotwiczącej dla systemów DAVIT oraz urządzeń asekuracyjnych i ratowniczych Irudek.

Konstrukcja została opracowana do trwałego osadzania bezpośrednio w strukturze betonowej podczas realizacji nowych obiektów lub prac modernizacyjnych.

Funkcja i przeznaczenie

Stały punkt montażowy

Podstawa umożliwia:

• trwałe osadzenie systemu DAVIT
• przygotowanie infrastruktury asekuracyjnej
• stabilny montaż urządzeń roboczych i ratowniczych

Instalacja w świeżym betonie

Montaż bezpośredni

Produkt przeznaczony do:

• nowych konstrukcji betonowych
• prac remontowych i modernizacyjnych
• wykonywania stałych punktów bazowych

Konstrukcja wpuszczana

Montaż na równo z powierzchnią

Podstawa:

• osadzana jest na poziomie powierzchni
• ogranicza ryzyko potknięcia
• umożliwia estetyczne wykończenie stanowiska

Możliwość zabezpieczenia

• możliwość zastosowania pokrywy ochronnej
• ochrona przed zabrudzeniem po demontażu urządzenia

Konstrukcja i materiały

Materiały

Korpus: stal
Konstrukcja: stal

Zapewnia:

• wysoką odporność mechaniczną
• trwałość w środowisku przemysłowym
• stabilność systemu

Parametry techniczne

Model FLUSH FLOOR BASE-CEMENTO FRESCO
Numer referencyjny 100205900041

Typ produktu
wpuszczana podstawa montażowa do świeżego betonu

Waga bazy
9,1 kg

Wymagania konstrukcyjne

Konstrukcja betonowa musi zapewniać:

• minimalny moment obrotowy: 10 000 Nm
• minimalne obciążenie pionowe: 22,2 kN

Elementy montażowe

Producent wskazuje zastosowanie:

Hilti HIS-N M12×125 mm

jako kompatybilnego elementu montażowego do instalacji systemu.

Kompatybilność

Produkt przeznaczony do współpracy z:

• standardowymi systemami DAVIT Irudek
• urządzeniami asekuracyjnymi
• systemami ratowniczymi producenta

Właściwości eksploatacyjne

• trwała instalacja w konstrukcji betonowej
• stabilne podparcie systemu
• ograniczenie wystających elementów
• przygotowanie stałego stanowiska pracy

Zastosowanie

• przestrzenie zamknięte
• stanowiska ratownicze
• przemysł i infrastruktura
• systemy dostępu pionowego
• instalacje asekuracyjne DAVIT

Montaż i bezpieczeństwo

Instalacja

• montaż w świeżym betonie
• zgodnie z instrukcją producenta
• wymagana odpowiednia wytrzymałość konstrukcji

Przed użyciem

Sprawdzenie:

• poprawności osadzenia
• stanu konstrukcji betonowej
• kompatybilności z systemem DAVIT

Rola w systemie

FLUSH FLOOR BASE-CEMENTO FRESCO pełni funkcję:

• stałej bazy montażowej
• punktu osadzenia ramienia DAVIT
• elementu infrastruktury asekuracyjnej i ratowniczej
