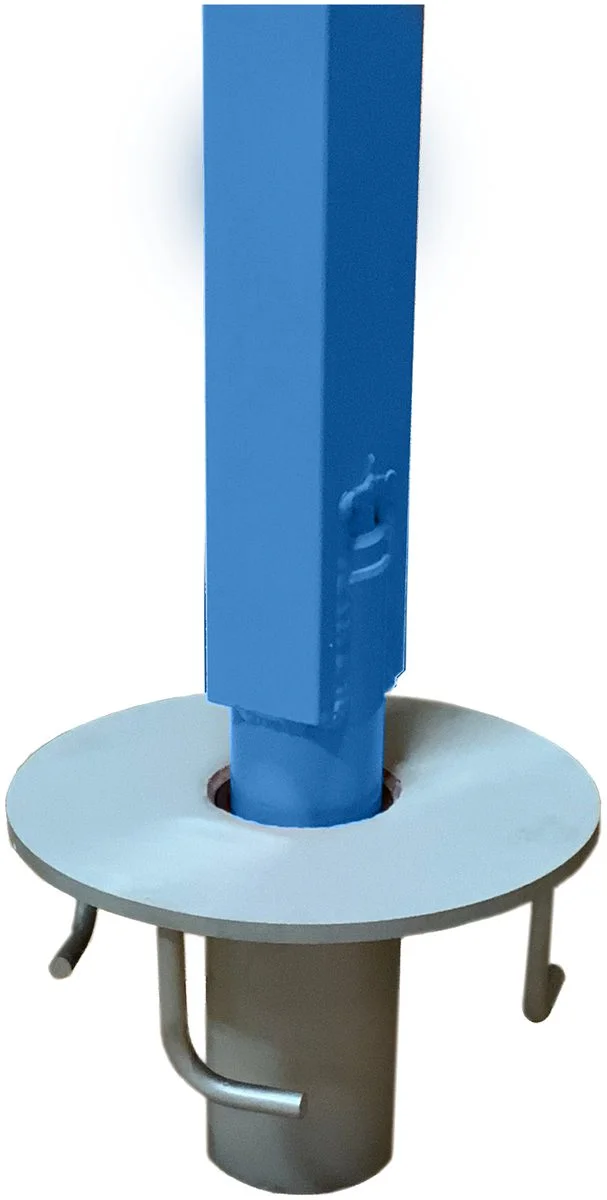

Irudek FLUSH FLOOR BASE-CEMENTO podstawa montażowa do osadzania w betonie

FLUSH FLOOR BASE-CEMENTO to wpuszczana podstawa montażowa przeznaczona do trwałego osadzania w istniejących konstrukcjach betonowych. Produkt należy do serii PRO i stanowi element infrastruktury kotwiczącej dla systemów DAVIT oraz urządzeń asekuracyjnych i ratowniczych Irudek.

Konstrukcja została zaprojektowana do dyskretnego, stabilnego i bezpiecznego montażu urządzeń w poziomie powierzchni roboczej, przy jednoczesnym ograniczeniu wystających elementów konstrukcyjnych.

Funkcja i przeznaczenie

Podstawa montażowa do betonu

System umożliwia:

• trwałe osadzenie punktu montażowego w podłożu
• instalację ramion DAVIT i urządzeń roboczych
• przygotowanie bezpiecznego stanowiska asekuracyjnego

Konstrukcja wpuszczana

Montaż na równo z powierzchnią

Podstawa:

• osadzana jest wewnątrz konstrukcji betonowej
• minimalizuje ryzyko potknięcia
• umożliwia estetyczne i dyskretne wykończenie stanowiska

Możliwość zamknięcia

• opcjonalna pokrywa zabezpieczająca
• ochrona przed zabrudzeniem i zanieczyszczeniami

Konstrukcja i materiały

Materiały

• korpus: stal
• konstrukcja: stal

Zapewnia:

• wysoką wytrzymałość mechaniczną
• odporność na obciążenia robocze
• trwałość w środowisku przemysłowym

Parametry techniczne

Model FLUSH FLOOR BASE-CEMENTO
Numer referencyjny 100205900027

Typ produktu
wpuszczana podstawa montażowa do betonu

Waga bazy
9,1 kg

Wymiary montażowe

Konstrukcja została zaprojektowana do wykonania otworów montażowych:

• otwór pod płytę: około 30,5 cm średnicy
• otwór pod rurę / tuleję: około 10,2 cm średnicy

Wymagania konstrukcyjne

Konstrukcja betonowa musi zapewniać:

• minimalny moment obrotowy: 10 000 Nm
• minimalne obciążenie pionowe: 22,2 kN

Kompatybilność

Produkt przeznaczony do współpracy z:

• standardowymi systemami DAVIT Irudek
• urządzeniami asekuracyjnymi i ratowniczymi producenta

Właściwości eksploatacyjne

• stabilne osadzenie urządzeń
• dyskretna integracja z podłożem
• ograniczenie ryzyka potknięcia
• trwała instalacja w betonie
• możliwość zabezpieczenia po demontażu urządzenia

Zastosowanie

• przestrzenie zamknięte
• systemy ratownicze
• stanowiska serwisowe
• infrastruktura przemysłowa
• dachy techniczne i platformy robocze

Montaż i bezpieczeństwo

Instalacja

• wymaga osadzenia w istniejącej konstrukcji betonowej
• montaż zgodny z instrukcją producenta
• konieczna weryfikacja nośności podłoża

Rola w systemie DAVIT

FLUSH FLOOR BASE-CEMENTO pełni funkcję:

• stałego punktu bazowego
• fundamentu dla ramion DAVIT
• elementu infrastruktury asekuracyjnej i ratowniczej
