Irudek HAULERBINER 165 cm - system wyciągowy 6:1 / 7:1, EN 12278, EN 567, lina 6 mm

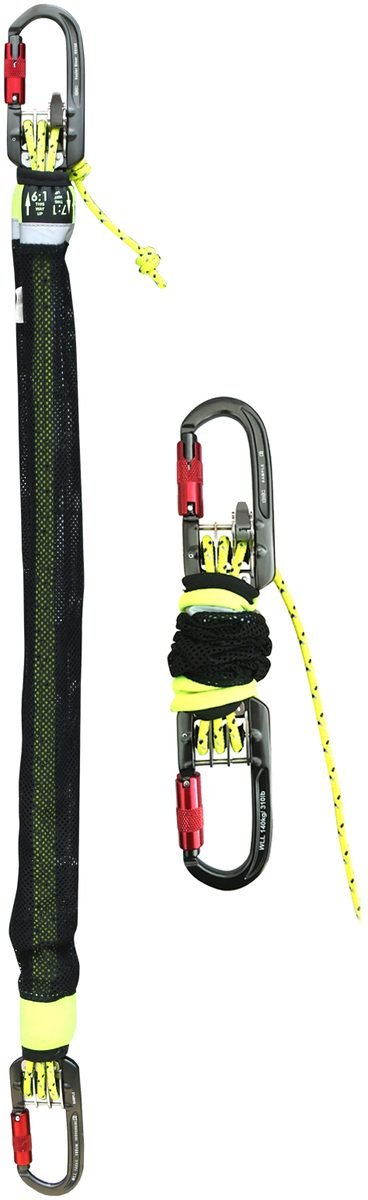

HAULERBINER to kompaktowy system wyciągowy przeznaczony do zastosowań w ratownictwie wysokościowym oraz technikach dostępu linowego. Urządzenie integruje funkcję bloczków, mechanizmu zaciskowego oraz liny roboczej, umożliwiając uzyskanie przewagi mechanicznej przy minimalnych wymiarach i masie.

System stosowany jako element układów podnoszenia, opuszczania oraz regulacji obciążenia.

Konstrukcja i architektura systemu

System składa się z następujących komponentów:

• karabinek zintegrowany z układem bloczkowym
• trzy rolki (bloczki) w każdym ramieniu systemu
• krzywka blokująca z zębami roboczymi
• lina robocza o średnicy 6 mm
• rękaw siateczkowy zabezpieczający linę
• oznaczenia przełożenia mechanicznego

Mechanika działania

Przewaga mechaniczna

System umożliwia uzyskanie dwóch konfiguracji pracy:

• 6:1 – przy zakotwiczeniu do stałej konstrukcji
• 7:1 – przy zakotwiczeniu do uprzęży

Efekty funkcjonalne:
– redukcja siły potrzebnej do podnoszenia
– zwiększenie efektywności operacyjnej
– możliwość pracy w ograniczonej przestrzeni

Mechanizm blokujący

Krzywka zaciskowa (13 zębów)
Zapewnia automatyczne zatrzymanie liny pod obciążeniem.

Funkcja:
– blokowanie ruchu w kierunku obciążenia
– stabilizacja pozycji
– kontrola operacji podnoszenia

Lina robocza

Średnica 6 mm
Lina typu English Braids Sprintline.

Właściwości:
– wysoka wytrzymałość
– elastyczność operacyjna
– kompatybilność z mechanizmem systemu

Minimalna wytrzymałość na zerwanie 16 kN

Ochrona i organizacja liny

Rękaw siateczkowy
Chroni linę przed przetarciem oraz ogranicza ryzyko splątania.

Efekt:
– poprawa organizacji pracy
– zwiększenie trwałości liny

Konstrukcja materiałowa

Materiały metaliczne
Elementy wykonane z anodowanego aluminium.

Elementy tekstylne
Osłona oraz lina wykonane z materiałów syntetycznych.

Parametry techniczne

Model HAULERBINER
Typ system wyciągowy / bloczkowy

Normy
EN 12278
EN 567

Długości systemu
165 cm

Zakres roboczy długości
32–165 cm

Waga
ok. 0,86–0,88 kg

Średnica liny 6 mm
Minimalna wytrzymałość 16 kN

Trwałość
10 lat użytkowania + 2 lata przechowywania

Tryby pracy

Podnoszenie
Pociągnięcie wolnego końca liny przy aktywnej krzywce.

Opuszczanie
Ręczne odblokowanie krzywki i kontrola wydłużania systemu.

Sposoby użycia (zgodnie z numeracją na zdjęciu):

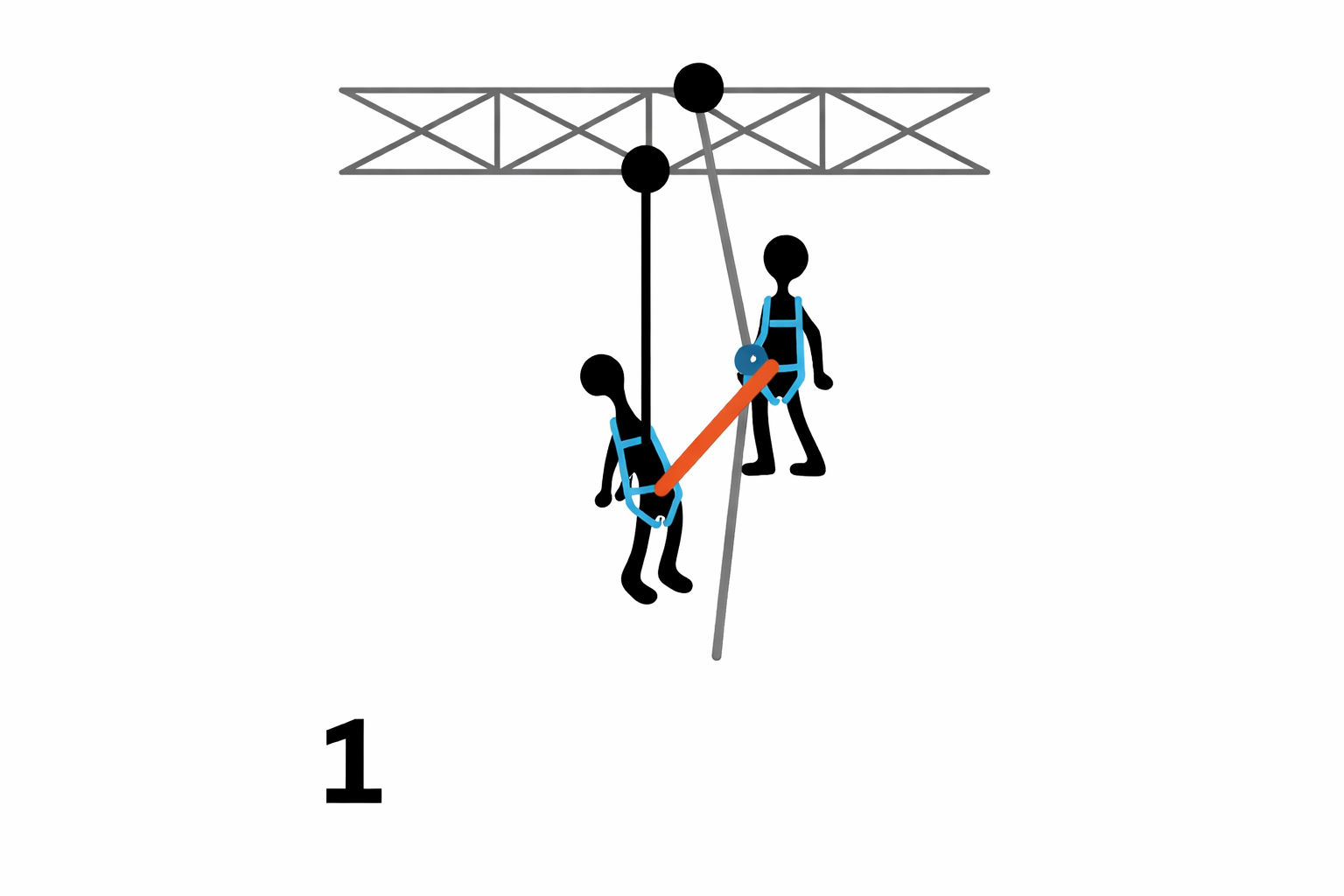

1. Zakotwiczony do uprzęży (element ruchomy), co daje przewagę mechaniczną MA 7:1 (teoretycznie)

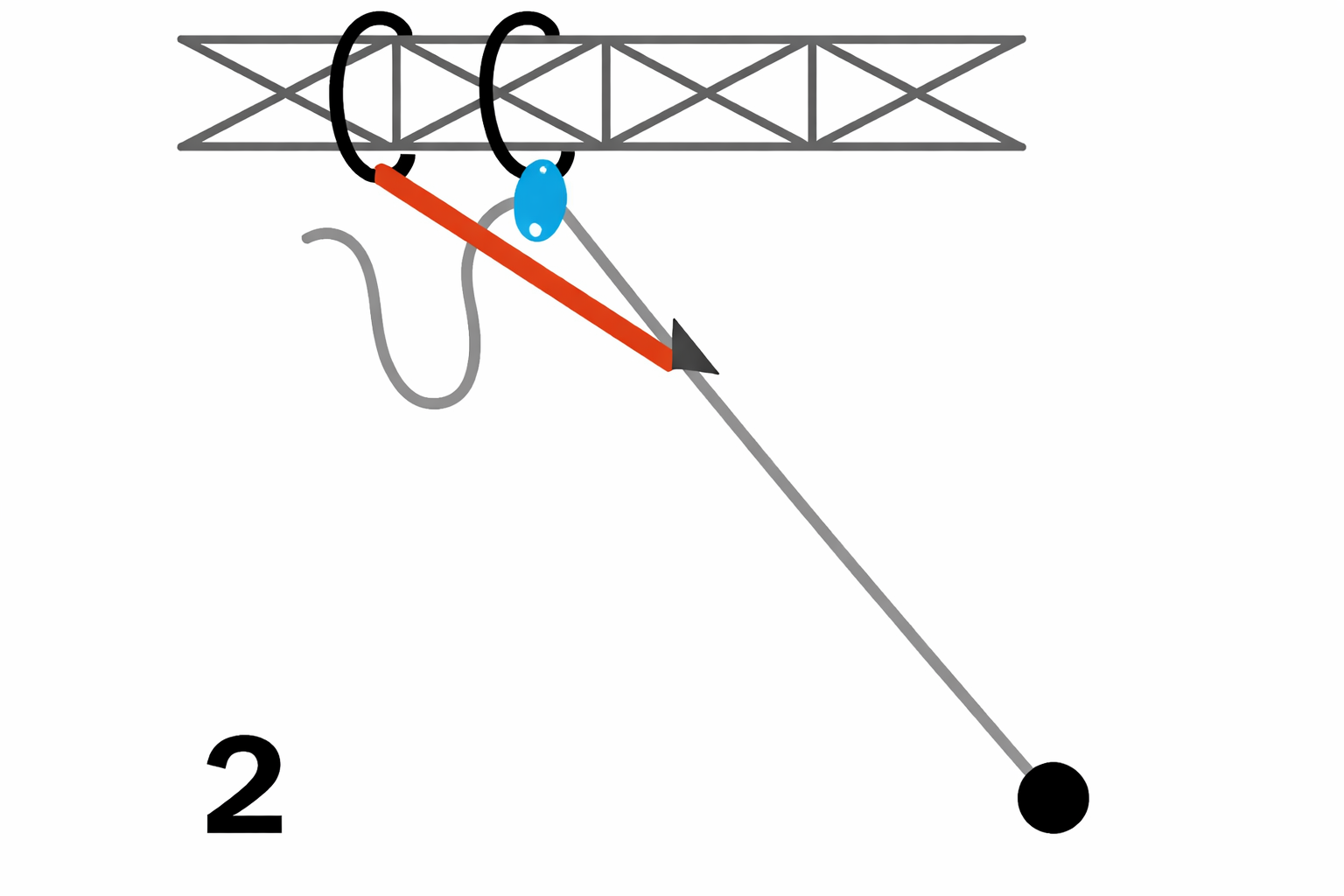

2. Jako element napinający w systemach progresji i/lub bezpieczeństwa.

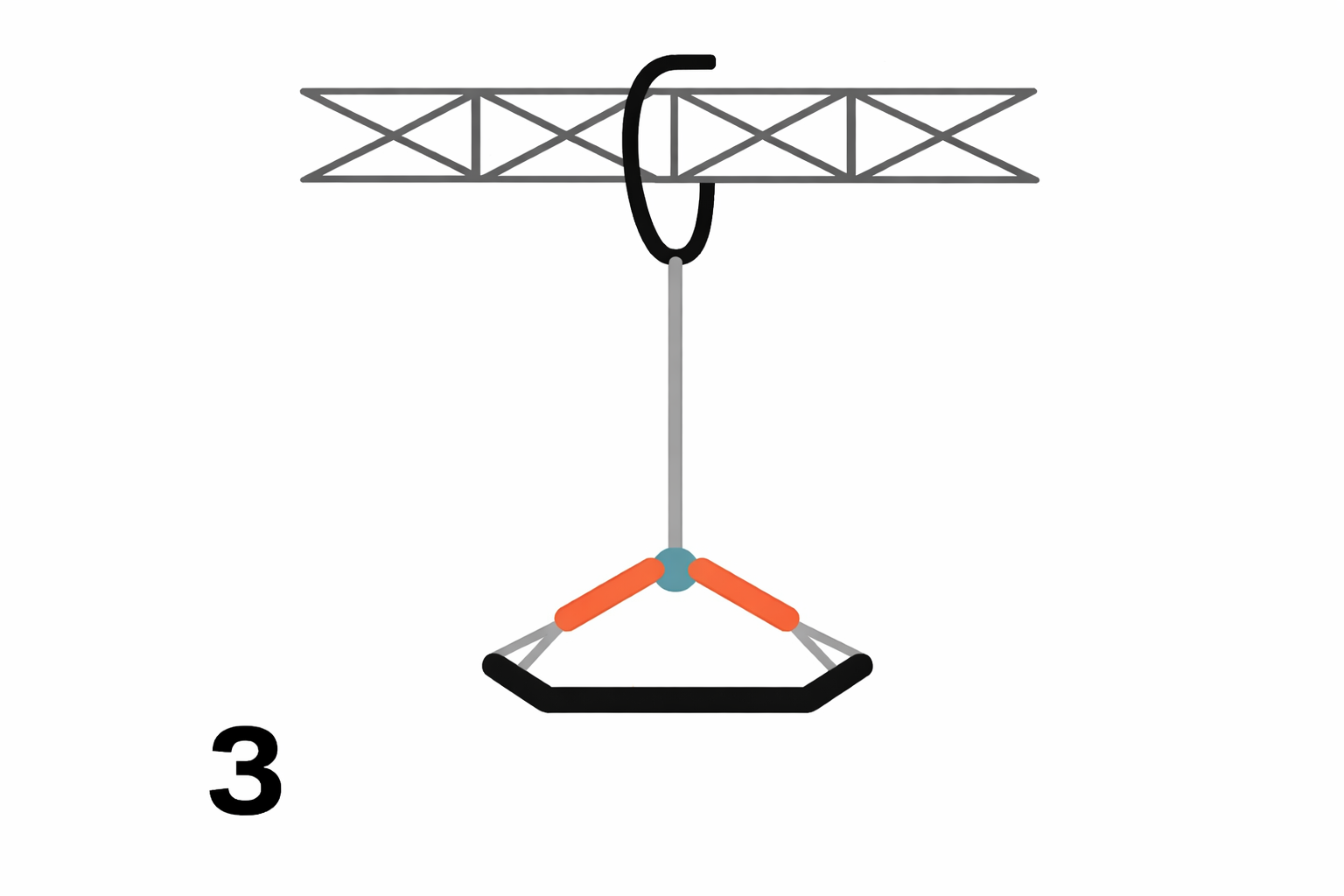

3. Jako urządzenie do obsługi noszy, wykorzystujące jeden lub więcej HAULERBINER, do łatwej zmiany
lub regulacji pozycji noszy (STEF).

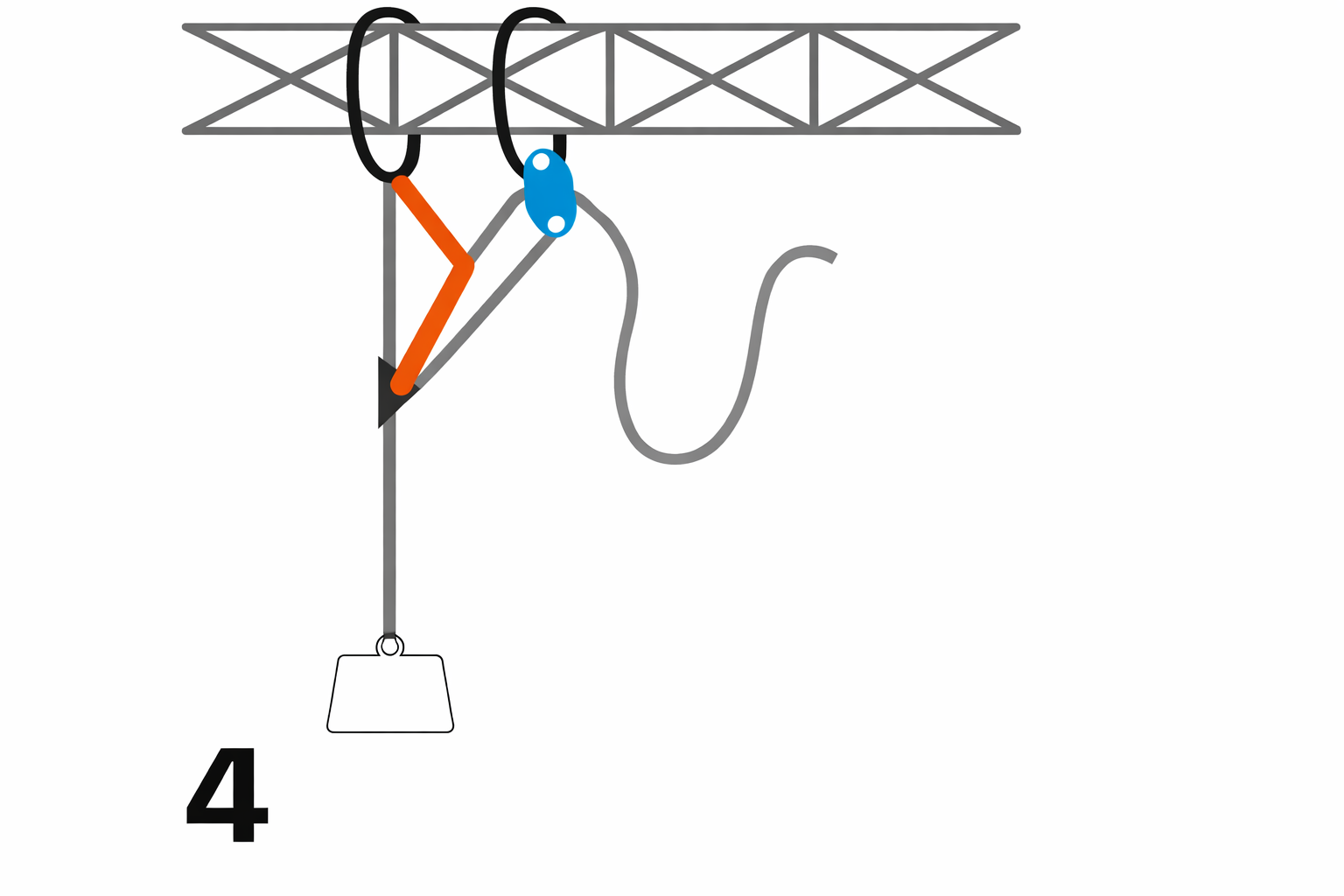

4. Zakotwiczony do stałej konstrukcji z przewagą mechaniczną MA 6:1 (teoretycznie)

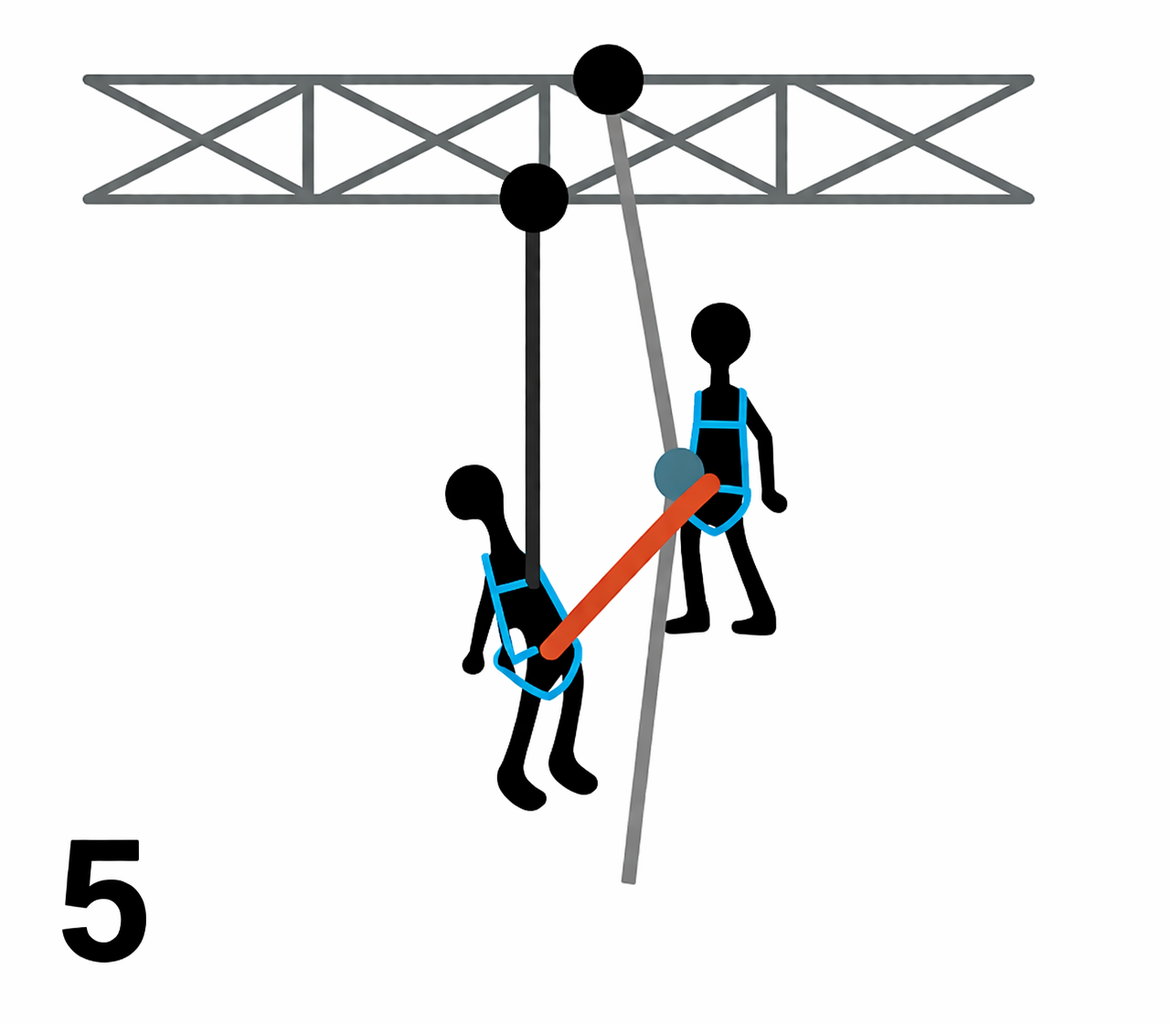

5. Z obniżaczem, jako część systemu przenoszenia obciążenia.

Eksploatacja i wymagania użytkowe

Kontrola przed użyciem
Sprawdzenie działania krzywki oraz stanu zębów.

Kryterium zużycia
Zużycie pierwszego rzędu zębów powyżej 50% kwalifikuje urządzenie do wycofania.

Konserwacja
Czyszczenie wodą do 30°C dla elementów tekstylnych.
Smarowanie elementów mechanicznych z wykluczeniem kontaktu oleju z liną.

Przeglądy okresowe
Kontrola przez osobę kompetentną minimum raz na 12 miesięcy.

Zastosowanie

System przeznaczony do zastosowań profesjonalnych:

• ratownictwo wysokościowe
• systemy podnoszenia i opuszczania
• dostęp linowy
• systemy progresji i asekuracji
• regulacja pozycji noszy i ładunków
