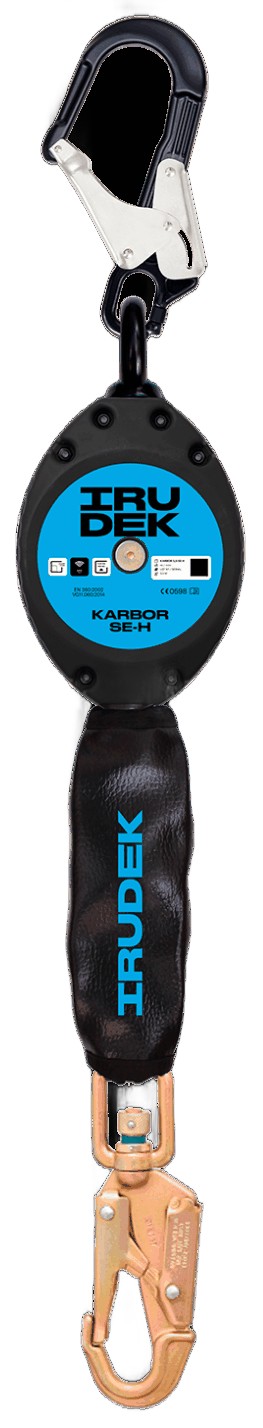

Irudek KARBOR 3,5M SE-HO lekkie urządzenie samohamowne 3,5 m z absorberem energii

KARBOR 3,5M SE-HO to urządzenie samohamowne przeznaczone do systemów powstrzymywania spadania, zgodne z normą EN 360. Konstrukcja oparta na mechanizmie automatycznego rozwijania i blokowania taśmy, zintegrowanym absorberze energii oraz obudowie polimerowej o podwyższonej odporności mechanicznej.

Urządzenie pracuje w trybie ciągłym. Taśma rozwija się i zwija automatycznie, utrzymywana w stałym napięciu. W przypadku przekroczenia prędkości krytycznej następuje natychmiastowa aktywacja mechanizmu blokującego.

Konstrukcja i komponenty systemu

System składa się z następujących elementów:

• Mechanizm samohamowny z funkcją natychmiastowej blokady
• Taśma robocza Technora o długości 3,5 m
• Zintegrowany absorber energii
• Obudowa z polimeru wysokiej wytrzymałości
• Obrotowy punkt przyłączeniowy ograniczający skręcanie
• Złącza SILVERLIGHT 984 oraz OPEN STEELSAFE 976

Mechanizm samohamowny

Automatyczna blokada przy przyspieszeniu
Mechanizm reaguje na nagły wzrost prędkości taśmy i aktywuje blokadę bez udziału użytkownika.

Stałe napięcie taśmy
System sprężynowy utrzymuje taśmę w napięciu i eliminuje luz roboczy.

Efekty funkcjonalne
ograniczenie drogi spadania
poprawa kontroli ruchu użytkownika
zmniejszenie ryzyka zaczepienia

Absorber energii

Zintegrowany absorber energii wykonany z poliestru
Element odpowiada za rozproszenie energii kinetycznej podczas zatrzymania upadku.

Siła uderzenia poniżej 6 kN
Ograniczenie obciążeń dynamicznych zgodnie z wymaganiami systemów powstrzymywania spadania.

Taśma robocza

Materiał Technora
Wysokowytrzymałe włókno syntetyczne przeznaczone do intensywnej eksploatacji.

Właściwości
wysoka odporność na przetarcia
stabilność parametrów mechanicznych
odporność na zużycie eksploatacyjne

Długość taśmy 3,5 m

Praca w pionie i poziomie

Zakres pracy pionowy i poziomy

Dopuszczenie do pracy przy krawędziach zgodnie z VG 11.060:2014 RFU 11.060
Możliwość stosowania w układach z kontaktem taśmy z krawędzią roboczą.

Współczynnik upadku 2
Dopuszczenie do pracy w konfiguracjach z punktem kotwiczenia poniżej użytkownika.

Obudowa i konstrukcja

Obudowa z polimeru wysokiej wytrzymałości
Chroni mechanizm przed uszkodzeniami mechanicznymi i wpływem środowiska.

Masa około 2 do 2,15 kg

Obrotowy punkt zaczepowy
Ogranicza skręcanie taśmy podczas pracy.

Złącza

SILVERLIGHT 984
Materiał aluminium
Otwarcie 60 mm
System zamknięcia Due Lock
Element Captiva stabilizujący pozycję
Waga 518 g
Norma EN 362 T

OPEN STEELSAFE 976
Materiał stal
Otwarcie 20 mm
Waga 380 g
Wskaźnik upadku
Odporność korozyjna 120 godzin w mgle solnej
Norma EN 362 T

Parametry techniczne

Model KARBOR 3,5M SE-HO
Typ urządzenie samohamowne SRL
Długość 3,5 m
Materiał taśmy Technora
Materiał absorbera poliester
Materiał obudowy polimer
Siła uderzenia poniżej 6 kN
Maksymalna masa użytkownika 140 kg
Zakres pracy pionowy i poziomy
Praca przy krawędziach VG 11.060
Współczynnik upadku 2
Norma EN 360
Masa około 2 do 2,15 kg
Trwałość 10 lat użytkowania plus 2 lata magazynowania

Normy i zgodność

EN 360 urządzenia samohamowne
EN 362 złącza
VG 11.060:2014 RFU 11.060 praca przy krawędziach

Zastosowanie

Urządzenie przeznaczone do systemów asekuracji w pracach:

prace dekarskie
montaż konstrukcji
prace serwisowe
rusztowania i podesty
prace w strefach krawędziowych
przemysł i utrzymanie ruchu
