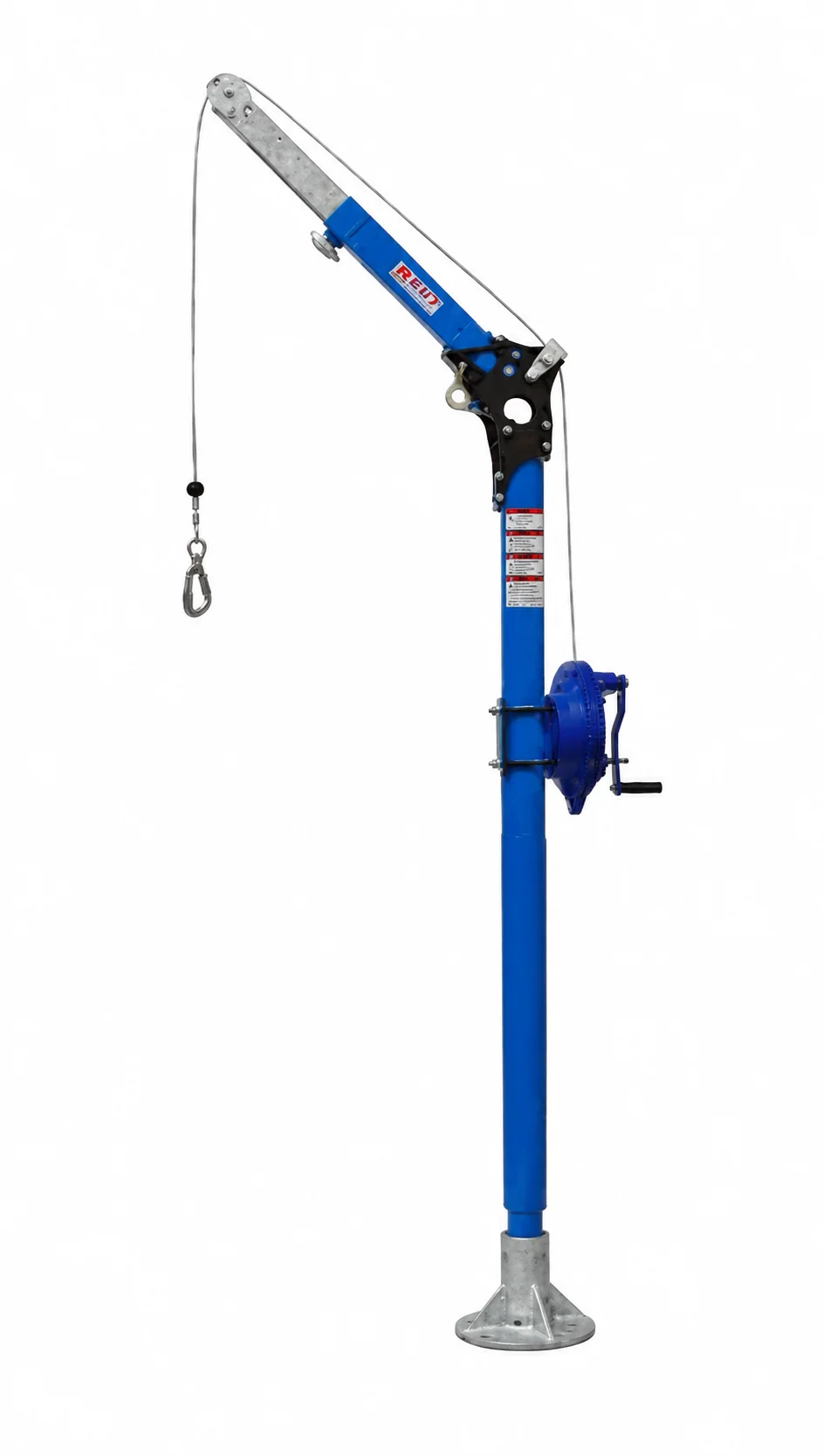

Irudek KIT DAVIT BASE FLOOR z urządzeniem KOALA R15 Zestaw do prac na wysokości

KIT DAVIT BASE FLOOR + KOALA R15 to kompletny, profesjonalny system kotwiczący przeznaczony do prac na wysokości, wejścia do przestrzeni ograniczonych oraz działań ratowniczych. Zestaw tworzy mobilny punkt kotwiczenia umożliwiający jednoczesne wykorzystanie urządzenia samohamownego oraz funkcji ratowniczej, zapewniając wysoki poziom bezpieczeństwa podczas codziennej eksploatacji.

System składa się z ramienia i masztu DAVIT, podłogowej bazy montażowej FLOOR MOUNT BASE oraz urządzenia samohamownego z funkcją wyciągarki ratowniczej KOALA R15. Wszystkie elementy zostały zaprojektowane jako kompatybilny zestaw spełniający wymagania norm EN 795, CEN/TS 16415, EN 360 oraz EN 1496 Typ B.

Skład zestawu

W skład zestawu wchodzą:

• ramię i maszt DAVIT ARM + PT
• podłogowa baza montażowa FLOOR MOUNT BASE
• urządzenie samohamowne z funkcją ratowniczą KOALA R15 15 m

DAVIT ARM + PT

DAVIT ARM + PT stanowi modułowy wysięgnik kotwiczący przeznaczony do budowy tymczasowych punktów kotwiczenia. Po zamontowaniu w kompatybilnej podstawie tworzy stabilny punkt asekuracyjny nad stanowiskiem pracy, włazem, studzienką, zbiornikiem lub otworem technologicznym.

Ramię i maszt umożliwiają prowadzenie liny oraz urządzeń asekuracyjnych w osi pionowej, ograniczając kontakt z krawędziami konstrukcji i poprawiając bezpieczeństwo pracy.

Najważniejsze cechy

• modułowa konstrukcja systemu DAVIT,
• szybki montaż i demontaż bez użycia narzędzi,
• lekka konstrukcja z aluminium 6061-T6,
• możliwość współpracy z urządzeniami samohamownymi i ratowniczymi,
• przeznaczenie do pracy na wysokości i w przestrzeniach ograniczonych.

Parametry techniczne

Norma: EN 795

Maksymalna liczba użytkowników:

• ratownictwo – 2 użytkowników / 280 kg

• ochrona przed upadkiem – 1 użytkownik / 140 kg

Długość ramienia: 117–140 cm

Masa ramienia: 9,55 kg

Wysokość masztu: 101 cm

Masa masztu: 5,4 kg

Materiał konstrukcji: aluminium 6061-T6

Materiał wsporników i łączników: stal i aluminium

Trwałość: bez ograniczeń

FLOOR MOUNT BASE

FLOOR MOUNT BASE to podłogowa baza montażowa przeznaczona do instalacji systemów DAVIT i ANALOG na konstrukcjach stalowych, betonowych oraz innych odpowiednio przygotowanych podłożach.

Baza stanowi element nośny całego systemu kotwiczącego i przenosi obciążenia z masztu oraz ramienia na konstrukcję budynku.

Najważniejsze cechy

• montaż przez przykręcenie lub spawanie,
• kompatybilność z systemami DAVIT i ANALOG,
• przeznaczenie do prac wysokościowych i ratownictwa,
• stalowa konstrukcja cynkowana ogniowo,
• wysoka odporność na obciążenia pionowe.

Parametry techniczne

Normy: EN 795, TS 16415

Maksymalna liczba użytkowników:

• ratownictwo – 2 użytkowników / 280 kg

• ochrona przed upadkiem – 1 użytkownik / 140 kg

Waga: 8,7 kg

Materiał: stal spawana cynkowana ogniowo

Trwałość: bez ograniczeń

KOALA R15

KOALA R15 to samohamowne urządzenie przeciwupadkowe wyposażone w funkcję wyciągarki ratowniczej. Łączy funkcję ochrony przed upadkiem z możliwością podnoszenia lub opuszczania użytkownika podczas działań ratowniczych.

Urządzenie pracuje na stalowej linie ocynkowanej o długości 15 m. Mechanizm utrzymuje stałe napięcie liny podczas pracy, a w przypadku upadku automatycznie uruchamia system hamujący ograniczający siłę uderzenia do wartości poniżej 6 kN.

Funkcja wyciągarki aktywowana jest poprzez zmianę położenia ramienia korby po zwolnieniu zawleczki, umożliwiając szybkie rozpoczęcie działań ewakuacyjnych.

Najważniejsze cechy

• samohamowne urządzenie przeciwupadkowe i wyciągarka ratownicza w jednym,
• stalowa lina ocynkowana o długości 15 m,
• ograniczenie siły uderzenia poniżej 6 kN,
• mechaniczny system hamowania,
• funkcja odzysku użytkownika z przełożeniem 9:1,
• obrotowy hak zapobiegający skręcaniu liny,
• aluminiowa obudowa o wysokiej wytrzymałości.

Parametry techniczne

Normy:

EN 360

EN 1496 Typ B

ANSI Z359.1:2007

Długość liny: 15 m

Maksymalne obciążenie użytkowe: 136 kg

Waga: 9 kg

Przełożenie mechanizmu ratowniczego: 9:1

Średnica liny stalowej: 4 mm

Materiał liny: stal ocynkowana

Materiał obudowy: aluminium

Otwarcie złącza: 18 mm

Trwałość: bez ograniczeń

Parametry techniczne zestawu

Model: KIT DAVIT BASE FLOOR + KOALA R15

Normy:

• EN 795

• CEN/TS 16415

• EN 1496 Typ B

• EN 360

Maksymalna liczba użytkowników:

• ratownictwo – 2 użytkowników / 280 kg

• ochrona przed upadkiem – 1 użytkownik / 140 kg

Zastosowanie

KIT DAVIT BASE FLOOR + KOALA R15 przeznaczony jest do:

• prac na wysokości,
• wejścia do przestrzeni ograniczonych,
• asekuracji przy włazach, studzienkach i zbiornikach,
• działań ratowniczych i ewakuacyjnych,
• współpracy z urządzeniami samohamownymi,
• podnoszenia i opuszczania użytkowników,
• prac serwisowych i przemysłowych wymagających mobilnego punktu kotwiczenia.
