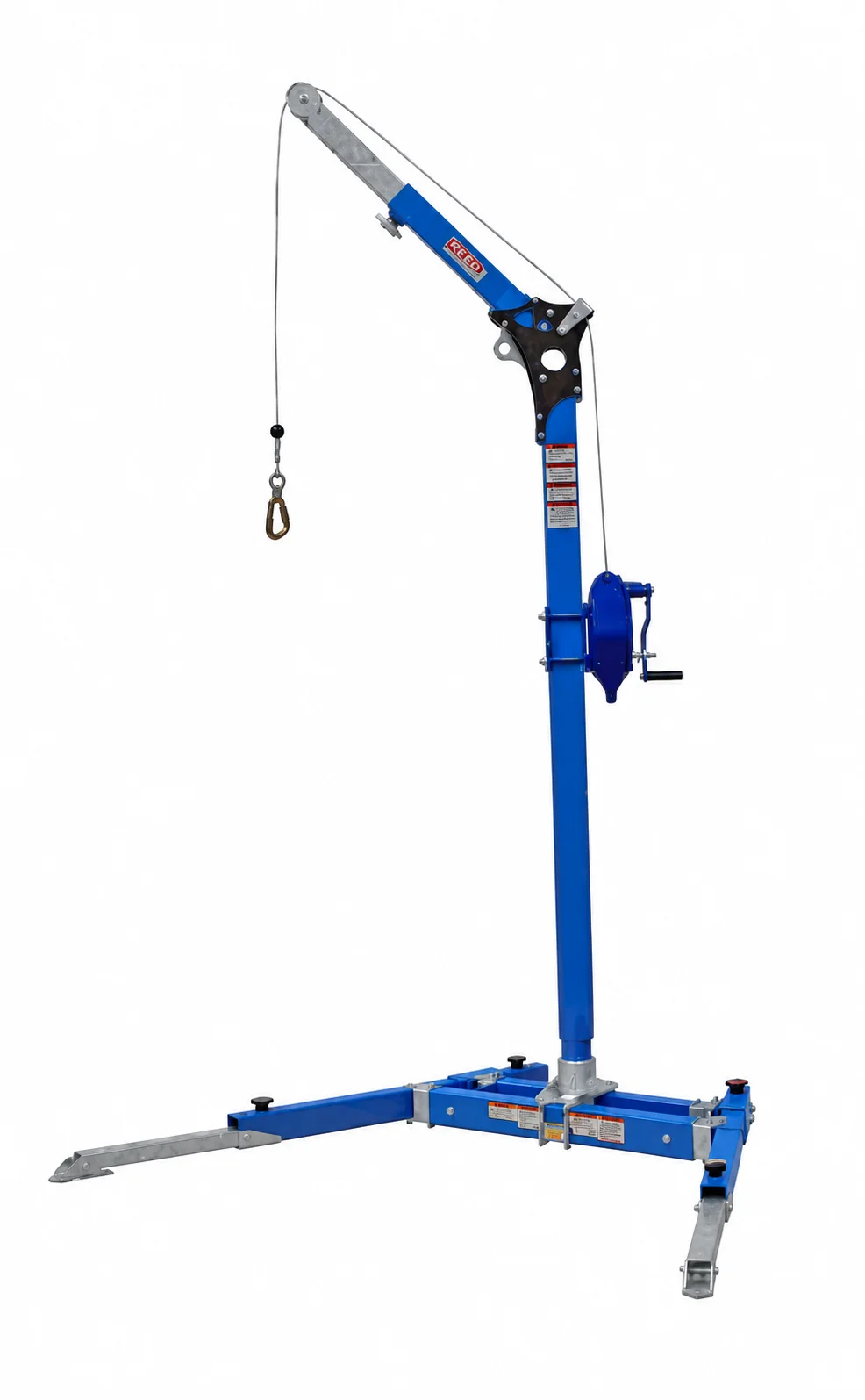

Irudek KIT DAVIT BASE H + KOALA R15 przenośny system kotwiczący z urządzeniem samohamownym

KIT DAVIT BASE H + KOALA R15 to kompletny, profesjonalny system kotwicząco-ratowniczy przeznaczony do zabezpieczania prac na wysokości, dostępu do przestrzeni zamkniętych oraz prowadzenia działań ewakuacyjnych. Zestaw łączy regulowane ramię i maszt DAVIT, mobilną podstawę BASE H oraz urządzenie samohamowne KOALA R15 wyposażone w funkcję wyciągarki ratowniczej.

Mobilna konstrukcja pozwala przygotować tymczasowe stanowisko kotwiczące bez wykonywania stałych mocowań w podłożu. System może być przenoszony pomiędzy kolejnymi włazami, studzienkami, zbiornikami i komorami technicznymi, dzięki czemu sprawdza się w zakładach posiadających wiele punktów wymagających okresowej obsługi.

KOALA R15 łączy funkcję urządzenia samohamownego zgodnego z EN 360 oraz ratowniczego urządzenia podnoszącego zgodnego z EN 1496 Typ B. W czasie normalnej pracy utrzymuje stalową linkę w stałym napięciu, natomiast w razie gwałtownego przyspieszenia uruchamia mechanizm hamujący. Po przełączeniu trybu pracy urządzenie może zostać wykorzystane do podnoszenia lub opuszczania użytkownika podczas ewakuacji.

Skład zestawu

W skład KIT DAVIT BASE H + KOALA R15 wchodzą:

• regulowane ramię kotwiczące DAVIT ARM
• maszt systemowy DAVIT PT o wysokości 101,6 cm
• mobilna podstawa kotwicząca BASE H
• urządzenie samohamowne i ratownicze KOALA R15 z linką stalową 15 m
• kompatybilne elementy montażowe wymagane do połączenia urządzeń w kompletny system

DAVIT ARM + PT

DAVIT ARM + PT tworzy wyniesioną konstrukcję kotwiczącą przeznaczoną do ustawienia urządzenia asekuracyjnego nad włazem, otworem technologicznym lub innym miejscem wejścia do przestrzeni zamkniętej.

Ramię umożliwia wysunięcie punktu prowadzenia linki poza krawędź stanowiska. Ogranicza to kontakt linki z obrzeżem włazu oraz ułatwia kontrolowane opuszczanie, podnoszenie i wydobywanie użytkownika.

Regulowany wysięg 117–140 cm

Zakres regulacji ramienia od 117 do 140 cm pozwala dostosować położenie punktu kotwiczenia do wymiarów włazu i geometrii stanowiska.

Regulowany wysięg umożliwia:

• ustawienie linki możliwie blisko osi wejścia
• ograniczenie tarcia o krawędzie konstrukcji
• dostosowanie systemu do różnych włazów
• poprawę kontroli podczas opuszczania i podnoszenia
• odsunięcie konstrukcji od otworu po zakończeniu pracy

Maszt o wysokości 101,6 cm

Maszt DAVIT PT odpowiada za połączenie ramienia z mobilną podstawą BASE H. Jego wysokość wynosi 101,6 cm, dzięki czemu ramię zostaje ustawione ponad poziomem podstawy i może prawidłowo prowadzić urządzenie asekuracyjne.

Maszt oraz ramię są elementami modułowymi. Konstrukcja umożliwia szybkie przygotowanie i demontaż stanowiska bez konieczności stosowania skomplikowanych narzędzi.

Aluminiowa konstrukcja DAVIT

Główne elementy ramienia i masztu wykonano z aluminium 6061-T6. Materiał zapewnia wysoką wytrzymałość mechaniczną przy niższej masie niż konstrukcja wykonana wyłącznie ze stali.

Wsporniki i złącza wykonano ze stali oraz aluminium, co pozwala uzyskać trwałe połączenia w punktach przenoszących obciążenia.

Najważniejsze właściwości konstrukcji:

• wysoka odporność mechaniczna
• modułowa budowa
• szybki montaż i demontaż
• możliwość transportowania elementów osobno
• trwałość bez ograniczeń przy zachowaniu sprawności technicznej

Nośność konstrukcji DAVIT

Kompletny system ramienia, masztu i kompatybilnej podstawy może być użytkowany w następujących konfiguracjach:

Działania ratownicze: maksymalnie 2 użytkowników o łącznej masie do 280 kg.

Ochrona przed upadkiem: maksymalnie 1 użytkownik o masie do 140 kg.

Parametry konstrukcji kotwiczącej nie zwiększają nośności urządzenia KOALA R15. W zestawie maksymalna masa osoby bezpośrednio podłączonej do KOALA R15 wynosi 136 kg.

BASE H

BASE H to mobilna podstawa przeznaczona do kompletowania tymczasowych systemów kotwiczących DAVIT. Umożliwia ustawienie ramienia i masztu przy stanowisku pracy bez spawania, wiercenia ani trwałego mocowania konstrukcji do podłoża.

Rozwiązanie sprawdza się szczególnie w miejscach, w których:

• nie można ingerować w posadzkę
• stanowisko jest użytkowane okresowo
• system musi obsługiwać kilka włazów
• konstrukcja jest przenoszona pomiędzy obiektami
• wymagany jest tymczasowy punkt kotwiczący

Mobilna konstrukcja podstawy

BASE H została wykonana z aluminium 6061-T6, natomiast wsporniki i elementy łączące powstały ze stali oraz aluminium.

Masa podstawy wynosi 27,7 kg. Konstrukcja zapewnia stabilne podparcie kompletnego układu, zachowując możliwość demontażu i transportowania pomiędzy stanowiskami.

Przed rozpoczęciem użytkowania podstawa musi zostać ustawiona na stabilnym, równym i odpowiednio nośnym podłożu. Wszystkie elementy powinny być prawidłowo rozłożone, połączone i zabezpieczone.

KOALA R15

KOALA R15 to urządzenie 2 w 1, które może pracować jako samohamowne urządzenie chroniące przed upadkiem oraz jako wyciągarka ratownicza do odzyskiwania użytkownika.

Urządzenie wyposażono w ocynkowaną linkę stalową o długości 15 m. Mechanizm automatycznie rozwija i zwija linkę podczas przemieszczania użytkownika, utrzymując ją w stałym napięciu.

W przypadku upadku mechaniczny układ hamujący uruchamia się automatycznie i zatrzymuje wysuwanie linki.

Ograniczenie siły zatrzymania upadku

KOALA R15 ogranicza siłę działającą podczas zatrzymania upadku do wartości poniżej 6 kN.

Funkcja zmniejsza obciążenie przekazywane na:

• użytkownika
• uprząż bezpieczeństwa
• urządzenie samohamowne
• konstrukcję DAVIT
• podstawę systemową
• pozostałe elementy połączeniowe

Urządzenie jest przeznaczone do użytkowania pionowego i powinno być instalowane w położeniu określonym dla kompletnej konfiguracji.

Funkcja wyciągarki ratowniczej

Po zmianie położenia mechanizmu KOALA R15 może zostać przełączona z funkcji samohamownej na tryb ratowniczy.

Funkcja wyciągarki umożliwia:

• podnoszenie użytkownika
• kontrolowane opuszczanie
• wydobywanie osoby ze studzienki lub zbiornika
• rozpoczęcie ewakuacji z zewnętrznego stanowiska
• odzyskanie użytkownika bez konieczności wejścia ratownika do przestrzeni zagrożenia

Mechanizm ratowniczy powinien być obsługiwany wyłącznie przez osobę przeszkoloną i zgodnie z przygotowanym planem ratunkowym.

Obrotowy hak

Dolny hak KOALA R15 posiada konstrukcję obrotową. Element ogranicza skręcanie linki stalowej podczas przemieszczania użytkownika oraz poprawia jej układanie się w mechanizmie zwijającym.

Obrotowe połączenie:

• zmniejsza ryzyko splątania linki
• ogranicza powstawanie skręceń
• poprawia płynność rozwijania i zwijania
• zmniejsza zużycie linki
• ułatwia utrzymanie urządzenia w prawidłowym położeniu

Parametry techniczne DAVIT ARM + PT

Typ produktu: ramię i maszt systemu kotwiczącego

Norma: EN 795

Zakres długości ramienia: 117–140 cm

Masa ramienia: 9,55 kg

Wysokość masztu: 101,6 cm

Masa masztu: 5,4 kg

Materiał głównej konstrukcji: aluminium 6061-T6

Materiał wsporników i złączy: stal i aluminium

Maksymalna liczba użytkowników podczas ratownictwa: 2 osoby / 280 kg

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba / 140 kg

Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Parametry techniczne BASE H

Model: BASE H

Numer referencyjny: 100205900011

Typ produktu: mobilna podstawa systemu kotwiczącego

Norma: EN 795

Masa: 27,7 kg

Materiał głównej konstrukcji: aluminium 6061-T6

Materiał wsporników i złączy: stal i aluminium

Maksymalna liczba użytkowników podczas ratownictwa: 2 osoby / 280 kg

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba / 140 kg

Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Parametry techniczne KOALA R15

Model: KOALA R15

Numer referencyjny: 100301900003

Typ urządzenia: urządzenie samohamowne z funkcją wyciągarki ratowniczej

Normy: EN 360, EN 1496 Typ B

Długość linki: 15 m

Materiał linki: stal ocynkowana

Maksymalna masa użytkownika: 136 kg

Maksymalna siła zatrzymania upadku: poniżej 6 kN

Mechanizm hamowania: mechaniczny

Dolny hak: obrotowy

Masa: 9 kg

Liczba sztuk w kartonie: 1

Parametry kompletnego zestawu

Model: KIT DAVIT BASE H + KOALA R15

Numer referencyjny zestawu: 100205900035

Wysokość masztu: 101,6 cm

Zakres długości ramienia: 117–140 cm

Masa zestawu: 70 kg

Maksymalna liczba użytkowników konstrukcji w działaniach ratowniczych: 2

Maksymalna liczba użytkowników konstrukcji w ochronie przed upadkiem: 1

Maksymalna masa użytkownika KOALA R15: 136 kg

Normy zestawu:

EN 795 Typ B

CEN/TS 16415

EN 1496 Typ B

EN 360

Najważniejsze cechy zestawu

Kompletna konfiguracja 2 w 1 umożliwia połączenie ochrony przed upadkiem z funkcją ratowniczego podnoszenia i opuszczania.

Mobilna podstawa BASE H pozwala przygotować stanowisko bez trwałego mocowania do podłoża.

Regulowane ramię 117–140 cm umożliwia dopasowanie położenia punktu prowadzenia do geometrii włazu.

Maszt o wysokości 101,6 cm zapewnia odpowiednie wyniesienie ramienia ponad podstawę.

Linka stalowa o długości 15 m umożliwia obsługę studzienek, zbiorników i komór technicznych.

Automatyczny mechanizm hamujący zatrzymuje linkę w przypadku upadku.

Siła zatrzymania poniżej 6 kN ogranicza obciążenie działające na użytkownika i system.

Funkcja ratownicza KOALA R15 umożliwia wydobycie użytkownika bez kompletowania osobnej wyciągarki.

Obrotowy hak ogranicza splątanie i skręcanie stalowej linki.

Konstrukcja aluminiowo-stalowa zapewnia wysoką wytrzymałość i możliwość wielokrotnego użytkowania.

Szybki montaż i demontaż ułatwia przenoszenie systemu pomiędzy stanowiskami.

Zasada działania systemu

Przed rozpoczęciem pracy podstawa BASE H zostaje ustawiona przy włazie lub otworze technologicznym. Następnie w podstawie montowany jest maszt DAVIT PT, a na nim regulowane ramię DAVIT ARM.

KOALA R15 jest instalowana na kompatybilnym uchwycie, a linka prowadzona przez odpowiedni punkt ramienia.

Podczas normalnej pracy:

• użytkownik zostaje połączony z urządzeniem za pomocą uprzęży bezpieczeństwa
• linka automatycznie rozwija się i zwija
• mechanizm utrzymuje linkę w stałym napięciu
• w razie upadku urządzenie natychmiast blokuje wysuwanie
• podczas sytuacji awaryjnej operator przełącza urządzenie w tryb ratowniczy
• użytkownik może zostać podniesiony lub kontrolowanie opuszczony
