Irudek KIT DAVIT BASE H + TRN1 mobilny system kotwicząco-ratowniczy z SEKURBLOK 20

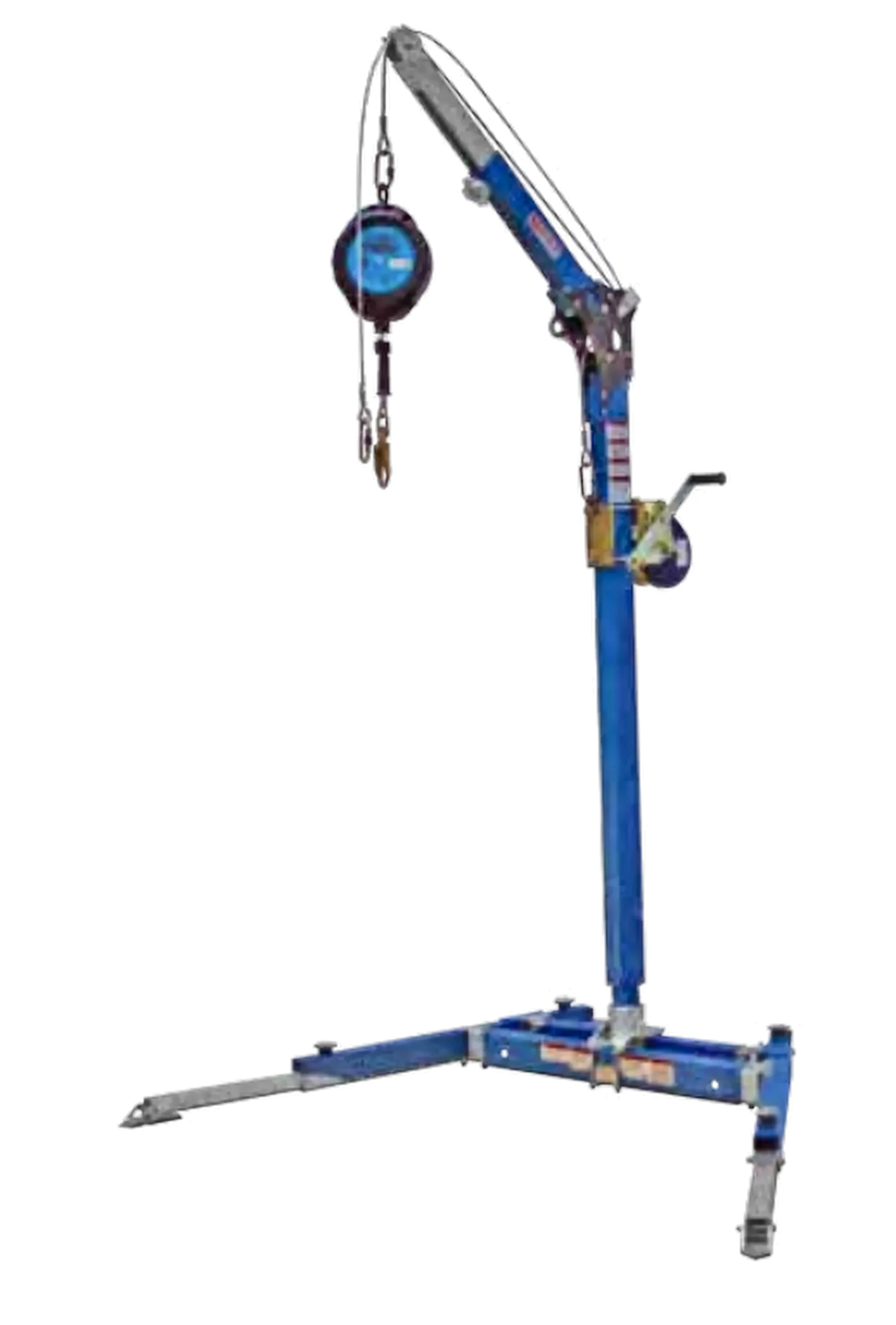

KIT DAVIT BASE H + TRN1 to kompletny, profesjonalny system kotwicząco-ratowniczy przeznaczony do zabezpieczania prac na wysokości, kontrolowanego wchodzenia do przestrzeni zamkniętych oraz prowadzenia działań ewakuacyjnych. Zestaw łączy modułową konstrukcję DAVIT z mobilną podstawą BASE H, wciągarką ratowniczą TRN1 oraz niezależnym urządzeniem samohamownym SEKURBLOK 20.

System został skonfigurowany w sposób umożliwiający utworzenie tymczasowego stanowiska kotwiczącego bez konieczności trwałego mocowania podstawy do podłoża. Mobilna konstrukcja sprawdza się w miejscach, w których punkt asekuracyjny musi być okresowo przenoszony pomiędzy studzienkami, zbiornikami, włazami, kanałami technologicznymi lub innymi przestrzeniami o ograniczonym dostępie.

Zestaw zapewnia dwie niezależne funkcje bezpieczeństwa. TRN1 odpowiada za kontrolowane podnoszenie i opuszczanie użytkownika, natomiast SEKURBLOK 20 stanowi system powstrzymywania spadania zgodny z EN 360.

System spełnia wymagania norm EN 795 Typ B, CEN/TS 16415, EN 1496 Typ B oraz EN 360.

Konstrukcja i komponenty zestawu

W skład zestawu wchodzą:

• ramię i maszt DAVIT ARM + PT,
• mobilna podstawa kotwicząca BASE H,
• wciągarka ratownicza TRN1 20 m,
• samohamowne urządzenie przeciwupadkowe SEKURBLOK 20.

Każdy komponent pełni określoną funkcję w kompletnym systemie. Konstrukcja DAVIT tworzy wyniesiony punkt prowadzenia lin, mobilna podstawa stabilizuje stanowisko, wciągarka umożliwia przemieszczanie użytkownika, a urządzenie samohamowne zapewnia niezależną ochronę przed upadkiem.

DAVIT ARM + PT – ramię i maszt systemu kotwiczącego

DAVIT ARM + PT to modułowa konstrukcja przeznaczona do tworzenia wyniesionego punktu kotwiczenia nad włazem, otworem technologicznym lub innym stanowiskiem wymagającym pionowego prowadzenia systemu asekuracyjnego.

Ramię pozwala wysunąć punkt prowadzenia liny poza krawędź konstrukcji. Ogranicza to kontakt liny z obrzeżem włazu i ułatwia kontrolowane opuszczanie oraz podnoszenie użytkownika.

Regulowana długość ramienia w zakresie 117–140 cm umożliwia dopasowanie geometrii systemu do konkretnego stanowiska pracy. Maszt o wysokości 101 cm zapewnia odpowiednie wyniesienie ramienia nad poziomem podstawy.

Konstrukcja z aluminium 6061-T6 zapewnia wysoką wytrzymałość przy ograniczonej masie. Wsporniki i elementy łączące wykonano ze stali oraz aluminium.

Ramię i maszt mogą być szybko montowane oraz demontowane bez użycia narzędzi. Ułatwia to transport, przechowywanie i przenoszenie systemu pomiędzy kolejnymi stanowiskami.

Parametry DAVIT ARM + PT

Norma: EN 795

Maksymalna liczba użytkowników podczas działań ratowniczych: 2 osoby / 280 kg

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba / 140 kg

Zakres długości ramienia: 117–140 cm

Masa ramienia: 9,55 kg

Wysokość masztu: 101 cm

Masa masztu: 5,4 kg

Materiał głównej konstrukcji: aluminium 6061-T6

Materiał wsporników i łączników: stal i aluminium

Trwałość: bez ograniczeń

BASE H – mobilna podstawa kotwicząca

BASE H to przenośna podstawa przeznaczona do kompletowania tymczasowych systemów kotwiczących DAVIT. Umożliwia ustawienie konstrukcji nad miejscem pracy bez konieczności spawania lub przykręcania bazy do podłoża.

Mobilna konstrukcja pozwala wykorzystywać jeden system w wielu lokalizacjach. Po zakończeniu pracy podstawę można zdemontować, przemieścić i ponownie ustawić przy kolejnym włazie lub otworze technologicznym.

Aluminiowa konstrukcja 6061-T6 zapewnia odpowiednią wytrzymałość i odporność eksploatacyjną. Wsporniki oraz złącza wykonano ze stali i aluminium, co zwiększa stabilność połączeń oraz zdolność przenoszenia obciążeń.

Podstawa została przystosowana do współpracy ze standardowymi masztami i ramionami systemu Irudek DAVIT. Po prawidłowym zmontowaniu kompletnego systemu może być wykorzystywana przez maksymalnie dwóch użytkowników podczas działań ratowniczych albo jednego użytkownika w systemie ochrony przed upadkiem.

Parametry BASE H

Numer referencyjny: 100205900011

Norma: EN 795

Maksymalna liczba użytkowników podczas działań ratowniczych: 2 osoby / 280 kg

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba / 140 kg

Masa: 27,7 kg

Materiał głównej konstrukcji: aluminium 6061-T6

Materiał wsporników i złączy: stal i aluminium

Rodzaj konstrukcji: mobilna

Kompatybilność: systemy Irudek DAVIT

Trwałość: bez ograniczeń

TRN1 20 m – wciągarka ratownicza

TRN1 to ręczna wciągarka ratownicza przeznaczona do kontrolowanego podnoszenia i opuszczania użytkowników w przestrzeniach zamkniętych. Urządzenie może być wykorzystywane podczas wejścia do studzienek, zbiorników, szybów, kanałów technologicznych i innych miejsc o utrudnionym dostępie.

Wciągarka wyposażona jest w ocynkowaną linę stalową o średnicy 6,3 mm i długości 20 m. Stalowa konstrukcja liny zapewnia wysoką odporność mechaniczną oraz stabilność podczas podnoszenia i opuszczania obciążenia.

Automatyczny hamulec bezpieczeństwa blokuje mechanizm po zwolnieniu dźwigni. Zapobiega to niekontrolowanemu opuszczeniu użytkownika i umożliwia zatrzymanie go na określonej wysokości.

Przełożenie mechaniczne 5:1 ogranicza siłę potrzebną do obsługi urządzenia. Ułatwia wydobywanie użytkownika z przestrzeni zamkniętej i poprawia kontrolę nad przebiegiem działań ratowniczych.

TRN1 jest urządzeniem ratowniczym zgodnym z normą EN 1496 Typ B. Nie zastępuje urządzenia samohamownego chroniącego przed upadkiem. W kompletnym systemie przeciwupadkowym musi współpracować z niezależnym urządzeniem zgodnym z EN 360, takim jak SEKURBLOK 20.

Parametry TRN1

Norma: EN 1496 Typ B

Długość liny: 20 m

Średnica liny: 6,3 mm

Materiał liny: stal ocynkowana

Maksymalne obciążenie użytkowe: 140 kg

Przełożenie mechaniczne: 5:1

Masa: 14,5 kg

Hamulec: automatyczny

Materiał uchwytu: tworzywo sztuczne

Materiał pierścieni: stal ocynkowana

Materiał obudowy: tworzywo sztuczne

Pozostałe elementy konstrukcyjne: stal

Trwałość: bez ograniczeń

SEKURBLOK 20 – samohamowne urządzenie przeciwupadkowe

SEKURBLOK 20 to samohamowne urządzenie chroniące przed upadkiem z wysokości, wyposażone w ocynkowaną linę stalową o długości 20 m. Stanowi niezależny system asekuracyjny dla użytkownika przemieszczającego się pionowo lub wykonującego pracę w przestrzeni zamkniętej.

Mechanizm automatycznie rozwija i zwija linę w zależności od ruchu użytkownika. Lina pozostaje w stałym napięciu, co ogranicza jej nadmierne zwisanie i zmniejsza długość potencjalnego upadku.

W przypadku gwałtownego przyspieszenia mechaniczny układ hamujący blokuje linę i zatrzymuje upadek. Siła działająca na użytkownika podczas powstrzymywania spadania jest ograniczana do wartości poniżej 6 kN.

Górny pierścień obrotowy oraz dolny hak obrotowy ograniczają skręcanie liny i poprawiają jej prawidłowe układanie w mechanizmie zwijającym.

Urządzenie posiada również wskaźnik upadku. Po zadziałaniu systemu zielone oznaczenie zmienia kolor na czerwony, sygnalizując konieczność wycofania urządzenia z dalszej eksploatacji do czasu przeprowadzenia wymaganej kontroli.

Obudowa wykonana z polimeru o wysokiej wytrzymałości zabezpiecza mechanizm przed uszkodzeniami eksploatacyjnymi, zachowując przy tym ograniczoną masę urządzenia.

Parametry SEKURBLOK 20

Norma: EN 360

Długość liny: 20 m

Średnica liny: 4,5 mm

Materiał liny: stal ocynkowana

Maksymalne obciążenie użytkownika: 140 kg

Maksymalna siła powstrzymywania upadku: poniżej 6 kN

Masa: 7,45 kg

Materiał obudowy: polimer o wysokiej wytrzymałości

Górny punkt połączeniowy: obrotowy

Dolny hak: obrotowy

Wskaźnik upadku: zintegrowany

Łącznik 981

Materiał: stal

Wytrzymałość: 25 kN

Rodzaj zamknięcia: Screw-Lock

Otwarcie: 18 mm

Łącznik 976

Materiał: stal

Wytrzymałość: 23 kN

Rodzaj zamknięcia: automatyczne podwójne

Otwarcie: 20 mm

Zasada działania kompletnego systemu

Podczas normalnej pracy użytkownik jest podłączony do urządzenia SEKURBLOK 20, które zapewnia niezależną ochronę przed skutkami upadku. Mechanizm automatycznie dopasowuje długość liny do aktualnego położenia pracownika.

Wciągarka TRN1 odpowiada za kontrolowane przemieszczanie użytkownika w pionie. Może być wykorzystywana do opuszczania pracownika do przestrzeni zamkniętej oraz do jego podnoszenia w trakcie wyjścia lub ewakuacji.

W przypadku zagrożenia operator wykorzystuje mechanizm TRN1 do wydobycia użytkownika. Jednocześnie SEKURBLOK 20 pozostaje aktywnym, niezależnym systemem zabezpieczającym przed upadkiem.

Mobilna podstawa BASE H umożliwia ustawienie całego systemu przy kolejnych stanowiskach bez wykonywania stałych punktów montażowych. Zwiększa to elastyczność zastosowania zestawu w zakładach posiadających wiele włazów lub przestrzeni wymagających okresowej obsługi.

Najważniejsze cechy zestawu

Mobilna konstrukcja kotwicząca – BASE H umożliwia tworzenie tymczasowych stanowisk bez trwałego mocowania do podłoża.

Kompletny system do przestrzeni zamkniętych – zestaw obejmuje konstrukcję nośną, wciągarkę ratowniczą i niezależne urządzenie przeciwupadkowe.

Dwie niezależne funkcje bezpieczeństwa – TRN1 służy do podnoszenia i opuszczania, a SEKURBLOK 20 odpowiada za powstrzymywanie upadku.

Regulowane ramię 117–140 cm – pozwala dopasować wysunięcie punktu prowadzenia liny do geometrii stanowiska.

Szybki montaż bez narzędzi – ramię i maszt można sprawnie montować, demontować i transportować.

Wciągarka o przełożeniu 5:1 – ogranicza wysiłek operatora podczas wydobywania użytkownika.

Automatyczny hamulec TRN1 – blokuje mechanizm po zwolnieniu dźwigni i zapobiega niekontrolowanemu opuszczeniu.

Samohamowne urządzenie 20 m – utrzymuje linę w stałym napięciu i natychmiast reaguje na gwałtowne przyspieszenie.

Ograniczenie siły uderzenia poniżej 6 kN – zmniejsza obciążenie działające na użytkownika podczas zatrzymania upadku.

Wskaźnik zadziałania urządzenia – ułatwia identyfikację SEKURBLOK 20, który uczestniczył w powstrzymaniu upadku.

Trwałość elementów bez ograniczeń – pod warunkiem przestrzegania wymagań dotyczących kontroli, konserwacji, przechowywania i eksploatacji.

Normy i zgodność

EN 795 Typ B – przenośne urządzenia kotwiczące

CEN/TS 16415 – urządzenia kotwiczące przeznaczone do jednoczesnego użytkowania przez więcej niż jedną osobę

EN 1496 Typ B – urządzenia podnoszące stosowane podczas działań ratowniczych

EN 360 – urządzenia samohamowne chroniące przed upadkiem z wysokości

Zastosowanie

KIT DAVIT BASE H + TRN1 przeznaczony jest do:

• wejścia do studzienek kanalizacyjnych i technicznych,
• prac w zbiornikach, silosach i komorach,
• obsługi szybów i kanałów technologicznych,
• prac nad włazami i otworami w podłożu,
• kontrolowanego opuszczania użytkownika,
• podnoszenia i ewakuacji pracownika,
• zabezpieczania prac serwisowych i konserwacyjnych,
• tworzenia tymczasowych punktów kotwiczenia,
• zastosowań przemysłowych, komunalnych i ratowniczych,
• stanowisk, w których nie można wykonać stałej podstawy kotwiczącej.
