KIT IRULADDER ESSENTIAL to kompletny system przeznaczony do bezpiecznego wykonywania prac na wysokości z wykorzystaniem specjalistycznej drabiny kotwiczącej oraz zintegrowanego zestawu ratunkowego. Rozwiązanie umożliwia jednoczesne zapewnienie bezpiecznego dostępu do stanowiska pracy, ochrony przed upadkiem oraz szybkiej ewakuacji użytkownika w sytuacji awaryjnej.

System został opracowany z myślą o pracach na słupach energetycznych, konstrukcjach przemysłowych, instalacjach technicznych oraz wszędzie tam, gdzie wymagane jest wykorzystanie drabiny jako tymczasowego systemu kotwiczącego zgodnego z normą EN 795 Typ B.

Konstrukcja i komponenty zestawu

System składa się z dwóch w pełni kompatybilnych elementów:

• drabina kotwicząca IRULADDER,
• zestaw ratunkowy IRULADDER RESCUE KIT.

Połączenie obu elementów pozwala stworzyć kompletny system umożliwiający bezpieczne wejście na wysokość, ciągłą asekurację użytkownika oraz przeprowadzenie ewakuacji po zatrzymaniu upadku.

IRULADDER – drabina kotwicząca

IRULADDER to innowacyjny system kotwiczący wykonany z poliestru wzmacnianego włóknem szklanym. Zastosowanie tego materiału pozwoliło uzyskać lekką konstrukcję o wysokiej wytrzymałości mechanicznej oraz bardzo dobrych właściwościach izolacyjnych.

Drabina pełni jednocześnie funkcję środka dostępu oraz tymczasowego urządzenia kotwiczącego zgodnego z EN 795 Typ B, umożliwiając bezpieczne prowadzenie prac na wysokości.

Dwa punkty kotwiczące

Drabina została wyposażona w dwa punkty kotwiczące GAKO 10, umieszczone na:

• górnym szczeblu,
• dolnym szczeblu.

Rozwiązanie umożliwia bezpieczne zakotwienie systemu oraz przygotowanie stanowiska do prowadzenia działań ratowniczych.

Właściwości izolacyjne

Konstrukcja wykonana z włókna szklanego zapewnia bardzo dobre właściwości użytkowe.

Drabina jest:

• izolowana elektrycznie do 100 kV,
• izolowana termicznie,
• antymagnetyczna,
• odporna na wilgoć,
• odporna na korozję,
• odporna na działanie kwasów.

Dzięki temu może być wykorzystywana również podczas prac przy instalacjach energetycznych oraz w wymagających warunkach przemysłowych.

Lina pozycjonująca

System wyposażono w linę pozycjonującą o długości 10 m, umożliwiającą bezpieczne zamocowanie drabiny do odpowiedniego punktu konstrukcyjnego.

Parametry techniczne IRULADDER

Normy:

EN 795 Typ B

EN 131

EN 50528

EN 61478

Długość robocza: 3,5–6 m

Wysokość: 3,56–6,08 m

Szerokość: 45 cm

Rozstaw szczebli: 28 cm

Długość liny pozycjonującej: 10 m

Izolacja elektryczna: 100 kV

Materiał konstrukcji: włókno szklane wzmacniane poliestrem

Materiał elementów złącznych: stal nierdzewna

Waga: 25 kg

IRULADDER RESCUE KIT

IRULADDER RESCUE KIT stanowi dedykowany zestaw ratunkowy przeznaczony wyłącznie do współpracy z systemem IRULADDER. Został opracowany w celu umożliwienia szybkiej ewakuacji użytkownika po zatrzymaniu upadku.

System wykorzystuje prowadnicę linową, po której porusza się urządzenie samohamowne. W przypadku upadku mechanizm natychmiast blokuje się na linie, zatrzymując użytkownika i umożliwiając rozpoczęcie akcji ratowniczej.

Po aktywacji urządzenia zjazdowego możliwe jest kontrolowane opuszczenie poszkodowanego do bezpiecznego miejsca.

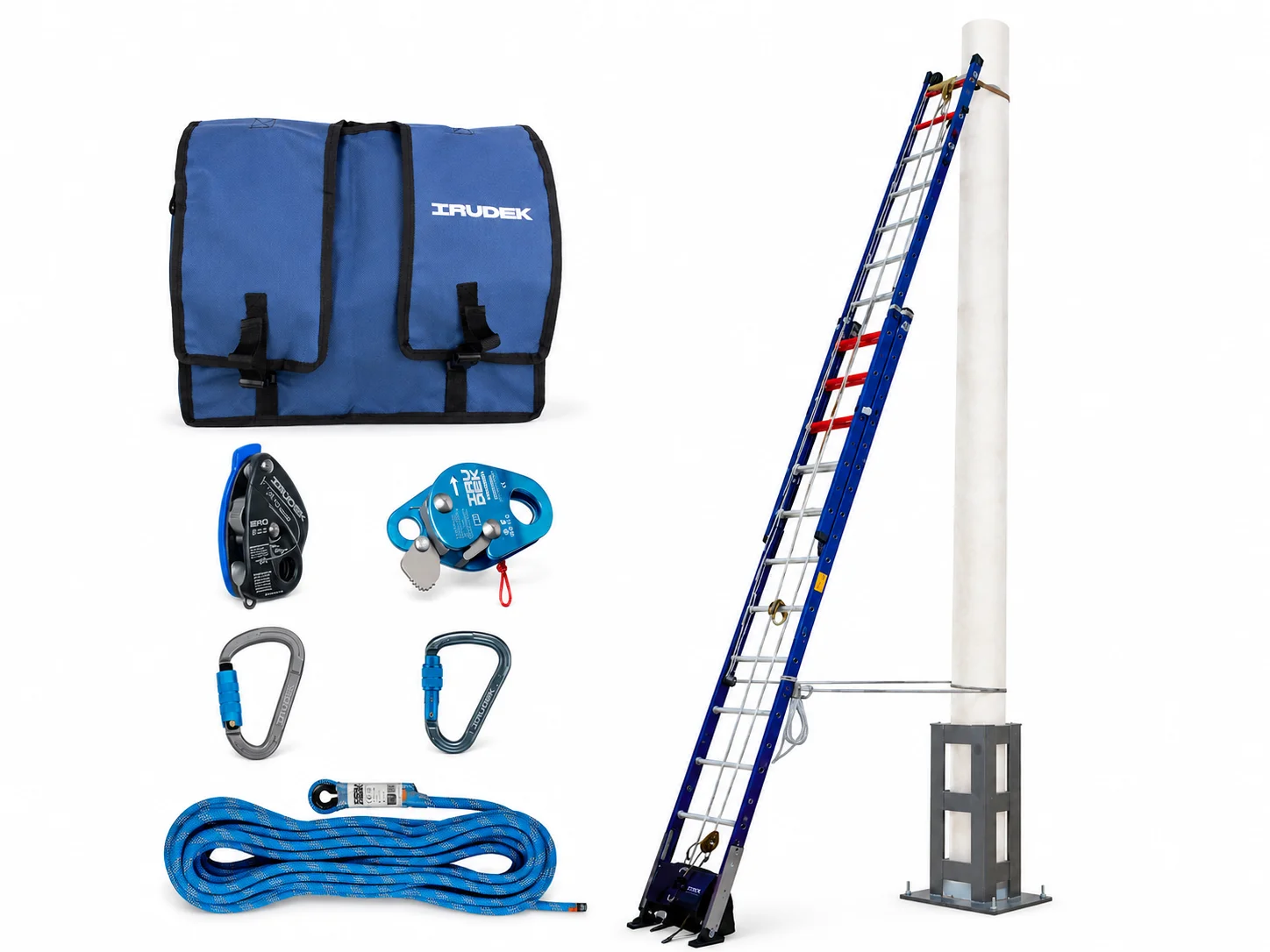

Skład zestawu ratunkowego

W skład zestawu wchodzą:

• lina BOA,
• urządzenie samohamowne ROCKER,
• urządzenie zjazdowe ERO,
• zatrzaśnik SILVERLIGHT 1131,
• zatrzaśnik SILVERLIGHT 1135,
• torba transportowa IRULADDER BAG.

Działanie systemu

Podczas wspinania się po drabinie urządzenie ROCKER przesuwa się swobodnie po linie prowadzącej, stale asekurując użytkownika.

W przypadku upadku mechanizm natychmiast blokuje się na linie, zatrzymując użytkownika.

Po zabezpieczeniu poszkodowanego możliwe jest uruchomienie urządzenia ERO, które umożliwia kontrolowaną ewakuację z wysokości.

Parametry techniczne IRULADDER RESCUE KIT

Normy:

EN 1891 Typ A

EN 362

EN 353-2

EN 358

EN 12841 Typ A

EN 12841 Typ C

EN 341 Typ A

EN 795 Typ B

Długość liny: 20 m

Średnica liny: 10,5 mm

Waga zestawu: 2,3 kg

Najważniejsze cechy zestawu

Kompletny system dostępu i ratownictwa – umożliwia bezpieczne wejście na wysokość, ciągłą asekurację oraz ewakuację użytkownika.

Drabina będąca jednocześnie urządzeniem kotwiczącym – zgodność z EN 795 Typ B pozwala wykorzystać IRULADDER jako tymczasowy punkt kotwiczenia.

Konstrukcja z włókna szklanego – zapewnia wysoką wytrzymałość przy ograniczonej masie oraz doskonałe właściwości izolacyjne.

Izolacja elektryczna 100 kV – umożliwia wykorzystanie podczas prac w pobliżu instalacji energetycznych.

Dwa punkty kotwiczące GAKO 10 – umożliwiają bezpieczne zakotwienie systemu i prowadzenie działań ratowniczych.

Lina pozycjonująca 10 m – pozwala stabilnie zamocować drabinę do konstrukcji.

Automatyczna ochrona przed upadkiem – urządzenie ROCKER przesuwa się po linie i natychmiast blokuje podczas upadku.

System ewakuacyjny – urządzenie ERO umożliwia szybkie i kontrolowane opuszczenie poszkodowanego.

Dedykowane komponenty ratunkowe – wszystkie elementy zestawu zostały zaprojektowane specjalnie do współpracy z systemem IRULADDER.

Normy i zgodność

EN 795 Typ B – urządzenia kotwiczące

EN 131 – drabiny

EN 50528 – drabiny dla prac przy instalacjach elektrycznych

EN 61478 – sprzęt izolacyjny do prac pod napięciem

EN 1891 Typ A – liny rdzeniowe o małej rozciągliwości

EN 362 – łączniki

EN 353-2 – prowadnice giętkie z urządzeniem samozaciskowym

EN 358 – systemy pozycjonowania podczas pracy

EN 12841 Typ A – urządzenia zabezpieczające na linie roboczej

EN 12841 Typ C – urządzenia zjazdowe

EN 341 Typ A – urządzenia ewakuacyjne

Zastosowanie

KIT IRULADDER ESSENTIAL przeznaczony jest do:

• prac na słupach energetycznych,
• prac na konstrukcjach przemysłowych,
• wejścia na maszty i konstrukcje techniczne,
• serwisowania infrastruktury energetycznej,
• prac konserwacyjnych i montażowych,
• dostępu do trudno dostępnych stanowisk roboczych,
• zabezpieczania pracowników przed upadkiem z wysokości,
• prowadzenia działań ratowniczych i ewakuacyjnych.
