KIT IRULADDER POLE to kompletny, profesjonalny system dostępu, asekuracji i ratownictwa przeznaczony przede wszystkim do prac na słupach, ścianach, murach oraz innych konstrukcjach, które nie zapewniają stabilnego oparcia dla standardowej drabiny.

Zestaw łączy specjalistyczną drabinę kotwiczącą IRULADDER, dwunożny system stabilizujący IRULADDER TRIPOD LEGS oraz dedykowany zestaw ratunkowy IRULADDER RESCUE KIT. Taka konfiguracja umożliwia utworzenie stabilnego stanowiska pracy, prowadzenie ciągłej asekuracji użytkownika podczas wchodzenia i schodzenia oraz przeprowadzenie kontrolowanej ewakuacji w sytuacji awaryjnej.

Drabina wykonana jest z poliestru wzmacnianego włóknem szklanym, dzięki czemu zachowuje wysoką wytrzymałość mechaniczną, odporność środowiskową oraz właściwości izolacyjne. Podpory zwiększają stabilność systemu przy pracy na słupach i niestabilnych konstrukcjach, natomiast zestaw ratunkowy zapewnia ochronę przed upadkiem oraz możliwość szybkiego opuszczenia poszkodowanego.

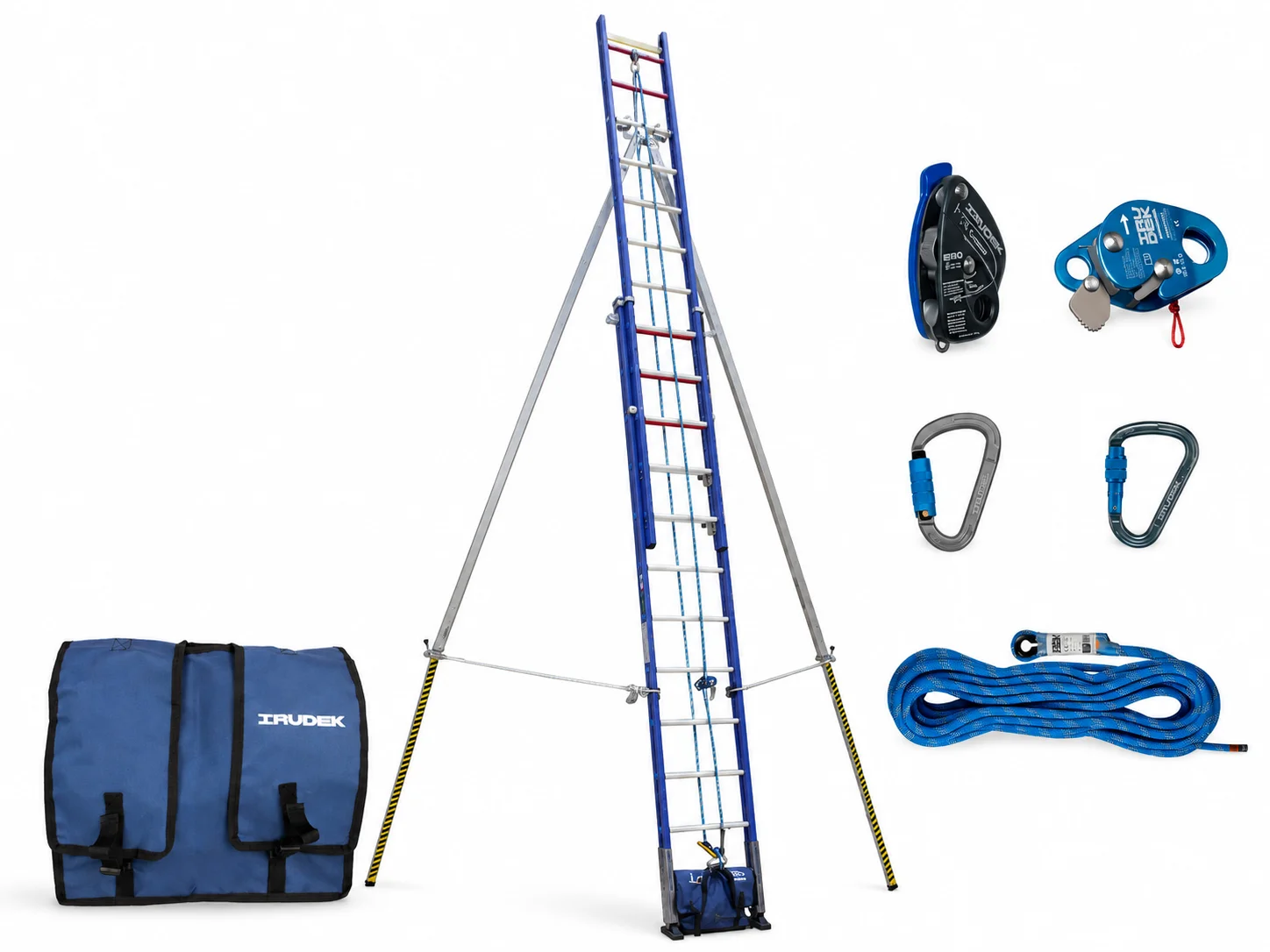

Konstrukcja i komponenty zestawu

W skład KIT IRULADDER POLE wchodzą:

• drabina kotwicząca IRULADDER
• dwunożny system stabilizujący IRULADDER TRIPOD LEGS
• lina półstatyczna BOA
• przesuwne urządzenie samozaciskowe ROCKER
• przyrząd zjazdowy ERO
• karabinek SILVERLIGHT 1131
• karabinek SILVERLIGHT 1135
• torba transportowa IRULADDER BAG
• lina pozycjonująca o długości 10 m

Każdy element pełni określoną funkcję. IRULADDER zapewnia dostęp i punkty kotwiczące, nogi statywowe stabilizują konstrukcję, ROCKER zabezpiecza użytkownika przed upadkiem, a ERO umożliwia wykonanie manewru ewakuacyjnego.

IRULADDER – drabina i tymczasowy system kotwiczący

IRULADDER to specjalistyczna drabina stanowiąca jednocześnie tymczasowe urządzenie kotwiczące zgodne z normą EN 795 Typ B. Konstrukcja została zaprojektowana do profesjonalnych prac wysokościowych, szczególnie w energetyce, telekomunikacji, przemyśle i utrzymaniu infrastruktury technicznej.

Drabina umożliwia:

• dostęp do stanowiska pracy na wysokości
• prowadzenie asekuracji podczas wchodzenia i schodzenia
• utworzenie tymczasowego punktu kotwiczącego
• podłączenie prowadnicy linowej
• przygotowanie systemu do przeprowadzenia akcji ratunkowej

Konstrukcja z włókna szklanego

Korpus i szczeble IRULADDER wykonano z poliestru wzmacnianego włóknem szklanym. Materiał ten zapewnia korzystne połączenie wysokiej wytrzymałości, ograniczonej masy oraz odporności na trudne warunki eksploatacyjne.

Konstrukcja jest:

• izolowana elektrycznie
• izolowana termicznie
• antymagnetyczna
• odporna na wilgoć
• odporna na korozję
• odporna na działanie kwasów
• przystosowana do użytkowania w wymagających środowiskach przemysłowych

Śruby, okucia i elementy łączące wykonano ze stali nierdzewnej, co zwiększa odporność systemu na korozję i długotrwałą eksploatację na zewnątrz.

Izolacja elektryczna 100 kV

Izolacja konstrukcji wynosi 100 kV, dzięki czemu drabina może być stosowana w środowiskach elektroenergetycznych, w których wymagane jest wykorzystanie sprzętu o właściwościach elektroizolacyjnych.

Właściwości izolacyjne drabiny nie zastępują obowiązujących procedur pracy przy urządzeniach elektrycznych, wymaganych odległości bezpieczeństwa ani pozostałych środków ochrony indywidualnej.

Punkty kotwiczące GAKO 10

IRULADDER wyposażona jest w dwa pierścienie kotwiczące GAKO 10, zlokalizowane na górnym i dolnym szczeblu drabiny.

Punkty kotwiczące umożliwiają:

• prowadzenie liny asekuracyjnej wzdłuż drabiny
• podłączenie systemu samozaciskowego
• utworzenie kompletnej konfiguracji chroniącej przed upadkiem
• organizację systemu ratunkowego
• przygotowanie stanowiska do ewakuacji użytkownika

Rozmieszczenie punktów na obu końcach konstrukcji pozwala prawidłowo poprowadzić linę oraz utrzymywać ją w osi drabiny.

Regulacja wysokości

Drabina posiada konstrukcję regulowaną w zakresie od 3,56 do 6,08 m, co pozwala dopasować jej długość do wysokości słupa, ściany lub stanowiska roboczego.

Szerokość konstrukcji wynosi 45 cm, natomiast odległość między szczeblami wynosi 28 cm.

Lina pozycjonująca

System wyposażony jest w linę pozycjonującą o długości 10 m, przeznaczoną do stabilizacji drabiny na odpowiednio wytrzymałym słupie lub elemencie konstrukcyjnym.

Lina ogranicza przemieszczanie się górnej części drabiny i wspomaga utrzymanie jej prawidłowej pozycji podczas pracy.

Parametry techniczne IRULADDER

Normy:

EN 795 Typ B

EN 131

EN 50528

EN 61478

Zakres wysokości: 3,56–6,08 m

Szerokość: 45 cm

Odległość między szczeblami: 28 cm

Długość liny pozycjonującej: 10 m

Izolacja elektryczna: 100 kV

Materiał korpusu i szczebli: poliester wzmacniany włóknem szklanym

Materiał śrub i okuć: stal nierdzewna

Masa: 25 kg

Punkty kotwiczące: dwa pierścienie GAKO 10

IRULADDER TRIPOD LEGS – dwunożny system stabilizujący

IRULADDER TRIPOD LEGS to dwunożny system kątowy przeznaczony do stabilizacji drabiny IRULADDER podczas pracy na słupach, ścianach, murach oraz innych konstrukcjach, które nie zapewniają wystarczająco stabilnego podparcia.

Po połączeniu z drabiną podpory tworzą szerszą podstawę konstrukcji, zwiększając jej stabilność boczną i ograniczając ryzyko przechylenia lub przemieszczenia.

System jest szczególnie przydatny podczas pracy przy:

• słupach energetycznych
• słupach telekomunikacyjnych
• ścianach i murach
• konstrukcjach o nieregularnej geometrii
• powierzchniach bez możliwości stabilnego oparcia standardowej drabiny

Stabilizacja na niestabilnych konstrukcjach

Dwunożna konstrukcja rozkłada obciążenie na większą powierzchnię i wspomaga utrzymanie drabiny we właściwej pozycji.

Podpory nie zastępują prawidłowego zamocowania drabiny ani systemu ochrony przed upadkiem. Stanowią element stabilizujący kompletną konfigurację IRULADDER.

System może współpracować z rozwiązaniami asekuracyjnymi zgodnymi z EN 353 lub EN 360, w zależności od zastosowanej konfiguracji ochronnej.

Regulacja długości

IRULADDER TRIPOD LEGS są dostosowane do drabin o długości od 3,5 do 6 m, dzięki czemu mogą współpracować z pełnym zakresem regulacji systemu IRULADDER.

Parametry techniczne IRULADDER TRIPOD LEGS

Numery referencyjne: 100203300004, 100203300014

Typ produktu: dwunożny system stabilizujący

Zakres długości kompatybilnej drabiny: 3,5–6 m

Masa: 13 kg

Kompatybilność: system IRULADDER

Przeznaczenie: słupy, ściany, mury i niestabilne konstrukcje

IRULADDER RESCUE KIT – system asekuracyjno-ratunkowy

IRULADDER RESCUE KIT to dedykowany zestaw przeznaczony wyłącznie do współpracy z systemem IRULADDER. Zapewnia ciągłą asekurację użytkownika podczas przemieszczania się po drabinie oraz umożliwia wykonanie kontrolowanej ewakuacji w sytuacji awaryjnej.

Zestaw wykorzystuje półstatyczną linę BOA o długości 20 m i średnicy 1,05 cm. Po linie porusza się urządzenie samozaciskowe ROCKER, które podąża za użytkownikiem podczas wchodzenia i schodzenia.

W przypadku gwałtownego obciążenia lub upadku mechanizm ROCKER blokuje się na linie, ograniczając dalsze przemieszczanie użytkownika.

Lina BOA

BOA to półstatyczna lina rdzeniowa o małej rozciągliwości, stanowiąca prowadnicę dla urządzenia ROCKER i linę roboczą dla przyrządu ERO.

Najważniejsze właściwości:

• długość 20 m
• średnica 1,05 cm
• zgodność z EN 1891 Typ A
• konstrukcja z rdzeniem nośnym i oplotem ochronnym
• ograniczone wydłużenie pod obciążeniem
• kompatybilność z urządzeniami zestawu IRULADDER

ROCKER – urządzenie samozaciskowe

ROCKER to przesuwne urządzenie chroniące przed upadkiem, które porusza się po linie razem z użytkownikiem.

Podczas normalnego przemieszczania urządzenie przesuwa się swobodnie wzdłuż prowadnicy. W przypadku upadku lub gwałtownego obciążenia mechanizm zaciskowy blokuje się na linie.

ROCKER zapewnia:

• asekurację podczas wchodzenia
• asekurację podczas schodzenia
• automatyczne podążanie za użytkownikiem
• szybkie blokowanie na linie
• współpracę z liną BOA
• możliwość wykorzystania w systemie pozycjonowania i dostępu linowego

Urządzenie jest związane z wymaganiami norm:

EN 353-2

EN 358

EN 12841 Typ A

ERO – urządzenie zjazdowe

ERO to wielofunkcyjny przyrząd zjazdowy umożliwiający kontrolowane opuszczanie użytkownika oraz wykonywanie działań ratowniczych.

W sytuacji awaryjnej urządzenie pozwala aktywować kontrolowany zjazd i ewakuować użytkownika, który po upadku, zasłabnięciu lub urazie nie jest w stanie samodzielnie zejść po drabinie.

ERO umożliwia:

• kontrolowanie prędkości zjazdu
• zatrzymanie użytkownika na linie
• wykonanie manewru ewakuacyjnego
• płynną regulację opuszczania
• wykorzystanie w systemach dostępu linowego
• współpracę z liną BOA

Urządzenie spełnia wymagania:

EN 12841 Typ C

EN 341-2-A

EN 795 Typ B

Zatrzaśniki SILVERLIGHT

Zestaw wyposażony jest w dwa lekkie złącza aluminiowe:

• SILVERLIGHT 1131
• SILVERLIGHT 1135

Zatrzaśniki umożliwiają wykonywanie połączeń pomiędzy liną, urządzeniami, punktami kotwiczącymi i pozostałymi elementami systemu.

SILVERLIGHT 1131 wykorzystuje automatyczne zamknięcie Twist-Lock, natomiast SILVERLIGHT 1135 wyposażony jest w ręczne zamknięcie Screw-Lock.

Oba złącza spełniają wymagania normy EN 362.

IRULADDER BAG

IRULADDER BAG to torba przeznaczona do transportu i przechowywania elementów zestawu ratunkowego.

Pozwala przechowywać linę, urządzenia i zatrzaśniki w jednej konfiguracji, ograniczając ryzyko zagubienia komponentów oraz skracając czas przygotowania systemu do pracy.

Zasada działania zestawu

Przed rozpoczęciem pracy drabina IRULADDER jest ustawiana przy słupie lub konstrukcji, a następnie stabilizowana za pomocą liny pozycjonującej i nóg IRULADDER TRIPOD LEGS.

Po prawidłowym ustawieniu:

• drabina zostaje połączona z podporami
• podpory tworzą stabilną konfigurację kątową
• lina pozycjonująca mocuje drabinę do słupa lub konstrukcji
• lina BOA zostaje poprowadzona przez punkty GAKO 10
• użytkownik podłącza uprząż do urządzenia ROCKER
• ROCKER przesuwa się po linie podczas wchodzenia
• w przypadku upadku urządzenie blokuje się na prowadnicy
• ERO umożliwia wykonanie kontrolowanej ewakuacji

Dzięki zastosowaniu nóg statywowych system może być wykorzystywany tam, gdzie standardowe oparcie drabiny nie zapewnia wystarczającej stabilności.

Parametry techniczne kompletnego zestawu

Typ produktu: system drabinowy do dostępu, asekuracji i ratownictwa

Zakres wysokości drabiny: 3,56–6,08 m

Szerokość drabiny: 45 cm

Odległość między szczeblami: 28 cm

Izolacja elektryczna: 100 kV

Długość liny pozycjonującej: 10 m

Długość liny ratunkowej: 20 m

Średnica liny ratunkowej: 1,05 cm

Masa drabiny: 25 kg

Masa nóg stabilizujących: 13 kg

Masa zestawu ratunkowego: 2,3 kg

Łączna masa wskazanych komponentów: 40,3 kg

Materiał drabiny: poliester wzmacniany włóknem szklanym

Materiał okuć: stal nierdzewna

Kompatybilność zestawu ratunkowego: wyłącznie IRULADDER

Normy i zgodność

EN 795 Typ B – tymczasowe urządzenia kotwiczące

EN 131 – drabiny

EN 50528 – drabiny izolacyjne do prac elektrycznych

EN 61478 – drabiny z materiału izolacyjnego

EN 1891 Typ A – liny rdzeniowe o małej rozciągliwości

EN 362 – łączniki

EN 353-2 – urządzenia samozaciskowe z giętką prowadnicą

EN 358 – systemy ustalające pozycję podczas pracy

EN 12841 Typ A – urządzenia regulacyjne liny bezpieczeństwa

EN 12841 Typ C – przyrządy zjazdowe

EN 341-2-A – urządzenia ratunkowe do opuszczania

Najważniejsze cechy zestawu

System przeznaczony do pracy na słupach – nogi IRULADDER TRIPOD LEGS zwiększają stabilność drabiny przy konstrukcjach, które nie zapewniają pewnego podparcia.

Kompletna ochrona użytkownika – zestaw umożliwia bezpieczne wejście, zatrzymanie upadku i przeprowadzenie ewakuacji.

Izolacja elektryczna do 100 kV – konstrukcja z włókna szklanego jest przystosowana do wymagających zastosowań elektroenergetycznych.

Dwa punkty kotwiczące GAKO 10 – umożliwiają prawidłowe prowadzenie systemu linowego wzdłuż drabiny.

Stabilizacja dwunożna – podpory tworzą szeroką i stabilną podstawę przy słupie, ścianie lub murze.

ROCKER podąża za użytkownikiem – urządzenie przesuwa się po linie i blokuje się podczas upadku.

ERO umożliwia ewakuację – przyrząd pozwala na kontrolowane opuszczenie użytkownika do bezpiecznego poziomu.

Odporność środowiskowa – drabina jest odporna na wilgoć, kwasy, korozję i działanie wymagających warunków przemysłowych.

Regulowana wysokość – zakres od 3,56 do 6,08 m pozwala dostosować system do różnych stanowisk.

Zastosowanie

KIT IRULADDER POLE przeznaczony jest do:

• prac na słupach energetycznych
• prac na słupach telekomunikacyjnych
• prac przy ścianach i murach
• dostępu do konstrukcji niestabilnych
• konserwacji infrastruktury technicznej
• prac elektroenergetycznych
• prac telekomunikacyjnych
• montażu instalacji na wysokości
• prowadzenia ciągłej asekuracji na drabinie
• zabezpieczania użytkownika przed upadkiem
• wykonywania działań ratowniczych
• kontrolowanego opuszczania poszkodowanego
