KIT IRULADDER TOTAL to najbardziej rozbudowana konfiguracja systemu IRULADDER, przeznaczona do bezpiecznego dostępu do stanowisk pracy na wysokości, ochrony użytkownika przed upadkiem oraz prowadzenia działań ratowniczych. Zestaw obejmuje drabinę kotwiczącą, dwa różne systemy stabilizacji oraz kompletny zestaw asekuracyjno-ewakuacyjny.

Konfiguracja TOTAL pozwala dopasować sposób ustawienia drabiny do rodzaju obsługiwanej konstrukcji. IRULADDER TRIPOD LEGS umożliwiają stabilizację przy słupach, murach i konstrukcjach o ograniczonej stabilności, natomiast IRULADDER SIDE LEGS przeznaczone są przede wszystkim do pracy przy ścianach, elewacjach i innych powierzchniach pionowych.

Drabina IRULADDER pełni jednocześnie funkcję środka dostępu oraz tymczasowego urządzenia kotwiczącego zgodnego z normą EN 795 Typ B. Dedykowany IRULADDER RESCUE KIT zapewnia ciągłą asekurację podczas wchodzenia i schodzenia, automatyczne zatrzymanie użytkownika w razie upadku oraz możliwość przeprowadzenia kontrolowanej ewakuacji.

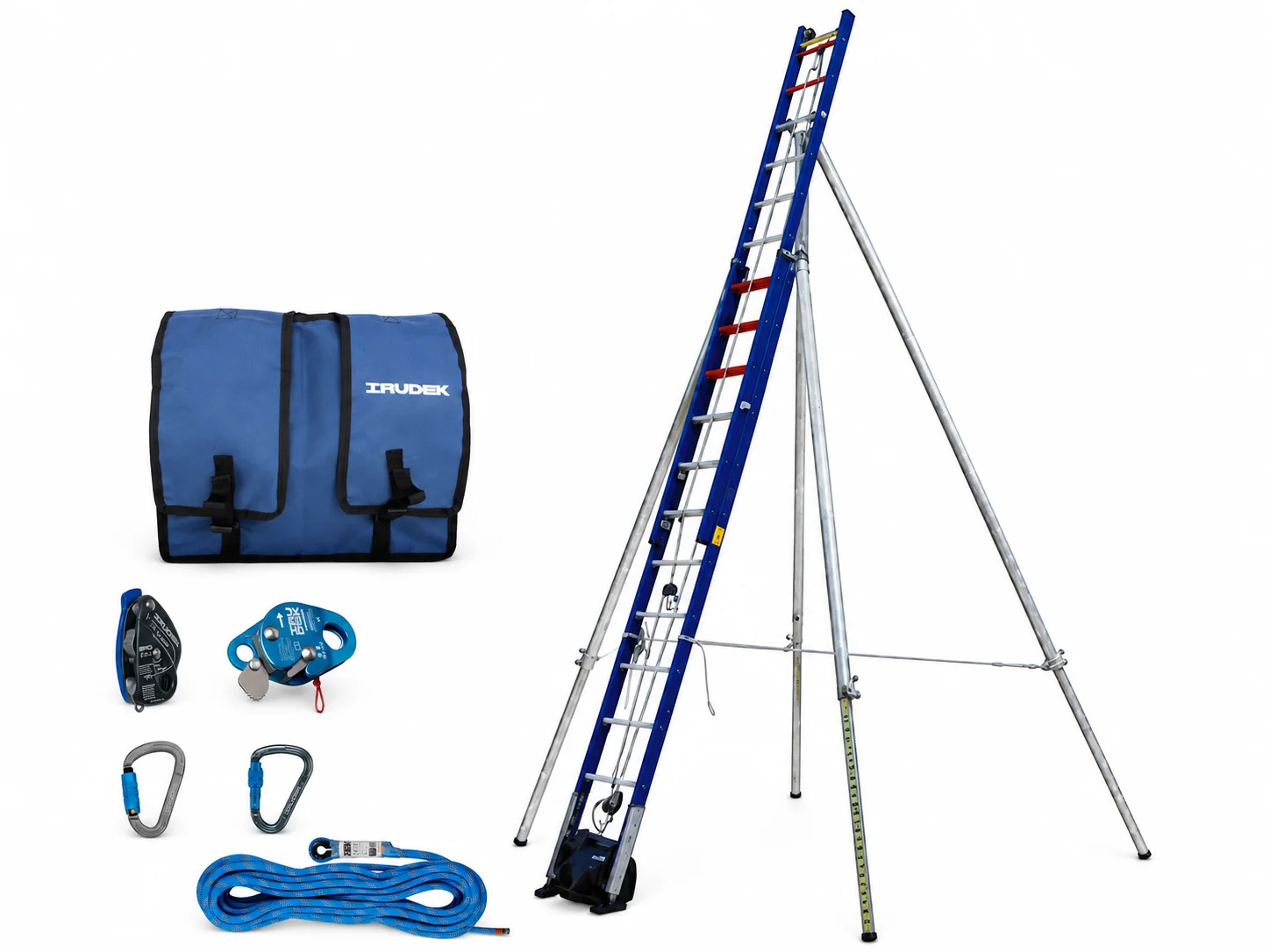

Skład zestawu

W skład KIT IRULADDER TOTAL wchodzą:

• drabina kotwicząca IRULADDER
• lina pozycjonująca o długości 10 m
• nogi stabilizujące IRULADDER TRIPOD LEGS
• boczne nogi stabilizujące IRULADDER SIDE LEGS
• zestaw ratunkowy IRULADDER RESCUE KIT
• półstatyczna lina BOA
• przesuwne urządzenie samozaciskowe ROCKER
• przyrząd zjazdowy ERO
• zatrzaśnik SILVERLIGHT 1131
• zatrzaśnik SILVERLIGHT 1135
• torba transportowa IRULADDER BAG

Każdy z elementów pełni określoną funkcję w kompletnym systemie. Drabina umożliwia dostęp i kotwiczenie, podpory zapewniają stabilizację odpowiednią do rodzaju konstrukcji, ROCKER zabezpiecza użytkownika podczas przemieszczania, a ERO umożliwia wykonanie kontrolowanego zjazdu lub manewru ratowniczego.

IRULADDER – drabina i tymczasowy punkt kotwiczący

IRULADDER to ręcznie wysuwana drabina wykonana z poliestru wzmacnianego włóknem szklanym. Konstrukcja została zaprojektowana do profesjonalnych prac wysokościowych, podczas których konieczne jest połączenie bezpiecznego dostępu z ciągłą asekuracją użytkownika.

Drabina nie pełni wyłącznie funkcji komunikacyjnej. Dzięki zintegrowanym punktom GAKO 10 stanowi również element systemu kotwiczącego zgodnego z normą EN 795 Typ B.

System umożliwia:

• bezpieczny dostęp do stanowiska pracy
• prowadzenie liny asekuracyjnej wzdłuż drabiny
• ciągłe zabezpieczenie użytkownika podczas wchodzenia i schodzenia
• przygotowanie stanowiska ratowniczego
• współpracę z urządzeniem samozaciskowym ROCKER
• wykonanie kontrolowanej ewakuacji przy użyciu urządzenia ERO

Dwa punkty kotwiczące GAKO 10

Drabina wyposażona jest w dwa pierścienie kotwiczące GAKO 10:

• jeden na górnym szczeblu
• jeden na dolnym szczeblu

Punkty umożliwiają prawidłowe prowadzenie liny BOA wzdłuż osi drabiny oraz przygotowanie kompletnej konfiguracji asekuracyjnej.

Zastosowanie dwóch punktów pozwala:

• utrzymywać prowadnicę w odpowiednim położeniu
• podłączyć urządzenie zabezpieczające przed upadkiem
• przygotować system do ewakuacji użytkownika
• ograniczyć boczne przemieszczanie liny
• zachować ciągłość asekuracji na całej długości drabiny

Regulowana wysokość od 3,56 do 6,08 m

Zakres wysokości drabiny wynosi od 3,56 do 6,08 m. Ręcznie wysuwana konstrukcja pozwala dopasować długość systemu do wysokości słupa, ściany, elewacji lub obsługiwanej instalacji.

Regulacja umożliwia wykorzystanie zestawu podczas:

• serwisowania infrastruktury energetycznej
• prac telekomunikacyjnych
• konserwacji elewacji
• montażu urządzeń technicznych
• obsługi oświetlenia i instalacji zewnętrznych
• dostępu do konstrukcji przemysłowych

Konstrukcja z włókna szklanego

Korpus i szczeble drabiny wykonano z poliestru wzmacnianego włóknem szklanym. Materiał zapewnia wysoką odporność mechaniczną, ograniczoną podatność na korozję oraz właściwości wymagane podczas pracy w środowisku przemysłowym i elektroenergetycznym.

Konstrukcja jest:

• izolowana elektrycznie
• izolowana termicznie
• antymagnetyczna
• odporna na wilgoć
• odporna na korozję
• odporna na działanie kwasów
• przystosowana do użytkowania w warunkach zewnętrznych

Śruby, okucia i pozostałe elementy montażowe wykonano ze stali nierdzewnej.

Izolacja elektryczna 100 kV

IRULADDER zapewnia izolację elektryczną do 100 kV. Pozwala to stosować drabinę podczas specjalistycznych prac przy instalacjach i konstrukcjach, dla których wymagane jest wykorzystanie sprzętu o właściwościach elektroizolacyjnych.

Izolacyjność drabiny nie zastępuje obowiązujących procedur pracy przy urządzeniach elektrycznych, zachowania wymaganych odległości ani stosowania pozostałych środków ochrony indywidualnej.

Lina pozycjonująca 10 m

Drabina wyposażona jest w linę pozycjonującą o długości 10 m, przeznaczoną do dodatkowej stabilizacji konstrukcji względem odpowiedniego słupa lub innego elementu nośnego.

Lina pozwala:

• ograniczyć przemieszczanie górnej części drabiny
• ustabilizować konstrukcję przed rozpoczęciem wejścia
• dostosować mocowanie do geometrii stanowiska
• zwiększyć kontrolę nad ustawieniem systemu

Parametry techniczne IRULADDER

Typ: ręcznie wysuwana drabina z systemem kotwiczenia

Normy:

EN 795 Typ B

EN 131

EN 50528

EN 61478

Zakres wysokości: 3,56–6,08 m

Szerokość: 45 cm

Odległość między szczeblami: 28 cm

Długość liny pozycjonującej: 10 m

Izolacja elektryczna: 100 kV

Masa: 25 kg

Materiał korpusu i szczebli: poliester wzmacniany włóknem szklanym

Materiał śrub i okuć: stal nierdzewna

Punkty kotwiczące: dwa pierścienie GAKO 10

IRULADDER TRIPOD LEGS – nogi stabilizujące

IRULADDER TRIPOD LEGS to dwunożny system stabilizujący przeznaczony do współpracy z drabiną IRULADDER. Element zwiększa powierzchnię podparcia i pozwala przygotować stabilniejsze stanowisko przy słupach, murach, ścianach oraz innych konstrukcjach, które nie zapewniają odpowiedniego oparcia dla standardowej drabiny.

Po zamontowaniu nogi tworzą dodatkowe punkty kontaktu z podłożem, ograniczając możliwość bocznego przechylenia oraz poprawiając stabilność podczas wchodzenia, schodzenia i wykonywania pracy.

Zastosowanie przy słupach i niestabilnych konstrukcjach

System został opracowany przede wszystkim do pracy przy:

• słupach energetycznych
• słupach telekomunikacyjnych
• konstrukcjach cylindrycznych
• murach
• ścianach
• elementach o nieregularnej geometrii
• miejscach bez stabilnego punktu oparcia górnej części drabiny

Dwunożna konstrukcja rozkłada obciążenie na większej powierzchni i pomaga utrzymać właściwe położenie drabiny.

Dopasowanie do pełnego zakresu IRULADDER

IRULADDER TRIPOD LEGS współpracują z drabiną o długości od 3,5 do 6 m, dzięki czemu mogą być wykorzystywane w pełnym zakresie regulacji systemu.

Nogi stanowią element stabilizujący. Nie zastępują liny pozycjonującej ani prawidłowo skonfigurowanego systemu chroniącego przed upadkiem.

Parametry techniczne IRULADDER TRIPOD LEGS

Typ: dwunożny system stabilizujący

Kompatybilność: IRULADDER

Zakres współpracującej drabiny: 3,5–6 m

Masa: 13 kg

Przeznaczenie: słupy, ściany, mury i niestabilne konstrukcje

IRULADDER SIDE LEGS – boczne nogi stabilizujące

IRULADDER SIDE LEGS to system dwóch bocznych podpór przeznaczonych do pracy z drabiną IRULADDER przy ścianach, elewacjach, murach i innych pionowych powierzchniach.

Boczne nogi zwiększają szerokość podstawy oraz tworzą dodatkowe punkty podparcia po obu stronach drabiny. Ograniczają możliwość bocznego przesunięcia konstrukcji i pomagają utrzymać wymagany dystans od ściany.

Stabilizacja podczas prac elewacyjnych

System SIDE LEGS sprawdza się podczas:

• prac na elewacjach
• konserwacji fasad
• montażu instalacji zewnętrznych
• serwisowania oświetlenia
• prac przy ścianach przemysłowych
• obsługi elementów technicznych zamontowanych na pionowych powierzchniach

Dwie boczne podpory zwiększają stabilność drabiny szczególnie w kierunku poprzecznym, w którym konstrukcja może być najbardziej narażona na przechylenie.

Utrzymanie dystansu od powierzchni

SIDE LEGS pomagają zachować odpowiedni odstęp pomiędzy drabiną a ścianą. Zapewnia to użytkownikowi więcej miejsca na stopy, nogi i wyposażenie podczas wchodzenia oraz wykonywania pracy.

Odpowiedni dystans ułatwia również:

• korzystanie z narzędzi
• dostęp do elementów elewacyjnych
• utrzymanie prawidłowej pozycji ciała
• ograniczenie kontaktu uprzęży i sprzętu ze ścianą
• bezpieczne prowadzenie liny asekuracyjnej

Współpraca z systemami ochrony przed upadkiem

Boczne nogi mogą być wykorzystywane w konfiguracjach współpracujących z urządzeniami asekuracyjnymi zgodnymi z EN 353 lub EN 360.

W KIT IRULADDER TOTAL podstawowy system zabezpieczenia tworzą:

• lina BOA
• przesuwne urządzenie ROCKER
• uprząż użytkownika
• punkty kotwiczące GAKO 10

Nogi stabilizują konstrukcję, ale same nie pełnią funkcji urządzenia chroniącego przed upadkiem.

Najważniejsze właściwości IRULADDER SIDE LEGS

• system dwóch bocznych podpór
• przeznaczenie do ścian i elewacji
• zwiększenie szerokości podstawy drabiny
• ograniczenie bocznego przemieszczania
• utrzymanie odpowiedniego dystansu od powierzchni
• pełna kompatybilność z IRULADDER
• możliwość współpracy z systemami EN 353 i EN 360

IRULADDER RESCUE KIT – zestaw asekuracyjno-ratunkowy

IRULADDER RESCUE KIT to dedykowany system przeznaczony wyłącznie do współpracy z drabiną IRULADDER. Zapewnia ciągłą asekurację podczas wchodzenia i schodzenia oraz umożliwia przeprowadzenie kontrolowanej ewakuacji użytkownika.

W skład systemu wchodzą:

• półstatyczna lina BOA o długości 20 m
• przesuwne urządzenie samozaciskowe ROCKER
• przyrząd zjazdowy ERO
• zatrzaśnik SILVERLIGHT 1131
• zatrzaśnik SILVERLIGHT 1135
• torba IRULADDER BAG

Lina BOA 20 m

BOA to półstatyczna lina rdzeniowa o małej rozciągliwości, pełniąca funkcję prowadnicy dla urządzenia ROCKER oraz liny roboczej dla przyrządu ERO.

Parametry liny:

• długość 20 m
• średnica 10,5 mm
• zgodność z EN 1891 Typ A
• konstrukcja z rdzeniem nośnym i oplotem ochronnym
• ograniczone wydłużenie pod obciążeniem
• kompatybilność z urządzeniami IRULADDER RESCUE KIT

Długość 20 m zapewnia odpowiedni zapas potrzebny do prawidłowego poprowadzenia systemu i wykonania manewru ratowniczego.

ROCKER – przesuwne urządzenie samozaciskowe

ROCKER to urządzenie asekuracyjne poruszające się po linie BOA razem z użytkownikiem.

Podczas normalnego wchodzenia lub schodzenia mechanizm przesuwa się swobodnie wzdłuż prowadnicy. W przypadku gwałtownego obciążenia albo upadku blokuje się na linie, ograniczając dalsze przemieszczanie użytkownika.

ROCKER zapewnia:

• stałą asekurację podczas wchodzenia
• ochronę podczas schodzenia
• automatyczne podążanie za użytkownikiem
• blokowanie na linie w przypadku upadku
• współpracę z dedykowaną liną BOA
• możliwość wykorzystania w systemach dostępu i pozycjonowania

Urządzenie odpowiada wymaganiom związanym z normami:

EN 353-2

EN 358

EN 12841 Typ A

ERO – przyrząd zjazdowy i ratowniczy

ERO to urządzenie przeznaczone do kontrolowanego zjazdu i opuszczania użytkownika. W KIT IRULADDER TOTAL pełni funkcję ratowniczą, umożliwiając ewakuację osoby, która po upadku, zasłabnięciu lub urazie nie jest w stanie samodzielnie zejść po drabinie.

Przyrząd umożliwia:

• kontrolowanie prędkości zjazdu
• płynne opuszczanie użytkownika
• zatrzymanie w wybranym położeniu
• wykonanie manewru ratowniczego
• współpracę z liną BOA
• wykorzystanie w systemach dostępu linowego

ERO jest związany z wymaganiami norm:

EN 12841 Typ C

EN 341-2

EN 795 Typ B

Zatrzaśniki SILVERLIGHT

Zestaw wyposażony jest w dwa aluminiowe zatrzaśniki służące do wykonywania połączeń pomiędzy elementami systemu.

SILVERLIGHT 1131

SILVERLIGHT 1131 to lekkie złącze aluminiowe z automatycznym zamknięciem Twist-Lock.

Zapewnia:

• szybkie otwieranie i zamykanie
• automatyczne zabezpieczenie zamka
• ograniczenie ryzyka przypadkowego pozostawienia otwartego złącza
• możliwość wykonywania połączeń systemowych
• zgodność z EN 362

SILVERLIGHT 1135

SILVERLIGHT 1135 to aluminiowe złącze z ręcznie zakręcanym zamkiem Screw-Lock.

Przeznaczone jest do stabilnych połączeń, które nie wymagają częstego rozpinania.

Zapewnia:

• ręczne zabezpieczenie tulei
• kontrolę poprawności zamknięcia
• trwałe połączenie elementów systemu
• zgodność z EN 362

IRULADDER BAG – torba transportowa

IRULADDER BAG służy do przechowywania i transportowania liny, urządzeń oraz zatrzaśników należących do zestawu ratunkowego.

Torba:

• ułatwia organizację wyposażenia
• ogranicza ryzyko zagubienia komponentów
• zabezpiecza sprzęt podczas transportu
• pomaga utrzymać zestaw w gotowości
• skraca czas przygotowania systemu do pracy

Trzy podstawowe konfiguracje KIT IRULADDER TOTAL

Najważniejszą cechą zestawu TOTAL jest możliwość przygotowania systemu w kilku konfiguracjach zależnych od rodzaju stanowiska.

Konfiguracja podstawowa

Drabina IRULADDER może być ustawiona przy odpowiednio stabilnej konstrukcji i zabezpieczona liną pozycjonującą. System ratunkowy zapewnia wówczas ciągłą asekurację podczas wchodzenia i schodzenia.

Konfiguracja POLE

Po zastosowaniu IRULADDER TRIPOD LEGS drabina może być stabilizowana przy:

• słupach
• konstrukcjach cylindrycznych
• murach
• powierzchniach o ograniczonym podparciu
• niestabilnych elementach infrastruktury

Dwunożny układ zwiększa powierzchnię podparcia i poprawia stabilność całego stanowiska.

Konfiguracja WALL

Po zamontowaniu IRULADDER SIDE LEGS system jest przygotowany do pracy przy:

• ścianach
• elewacjach
• fasadach
• konstrukcjach pionowych
• instalacjach zamontowanych na budynkach

Boczne nogi zwiększają stabilność poprzeczną i pomagają zachować właściwy odstęp drabiny od powierzchni.

Zasada działania kompletnego systemu

Przed rozpoczęciem pracy należy dobrać rodzaj stabilizacji odpowiedni do stanowiska.

Przy pracy na słupie lub niestabilnej konstrukcji montowane są IRULADDER TRIPOD LEGS. Przy pracy na ścianie albo elewacji wykorzystywane są IRULADDER SIDE LEGS.

Po ustawieniu konstrukcji:

• drabina zostaje wysunięta na wymaganą wysokość
• montowany jest odpowiedni system stabilizujący
• lina pozycjonująca zabezpiecza drabinę względem konstrukcji
• lina BOA zostaje poprowadzona przez punkty GAKO 10
• urządzenie ROCKER zostaje połączone z uprzężą użytkownika
• przyrząd ERO zostaje przygotowany do ewentualnego manewru ratowniczego
• sprawdzane są wszystkie zatrzaśniki i punkty połączeniowe

Podczas wchodzenia ROCKER przesuwa się po linie wraz z użytkownikiem. W przypadku upadku urządzenie blokuje się na prowadnicy.

Jeżeli użytkownik nie może samodzielnie zejść, ERO umożliwia wykonanie kontrolowanego opuszczenia do bezpiecznego poziomu.

Najważniejsze cechy zestawu

Kompletna konfiguracja IRULADDER – obejmuje drabinę, dwa systemy stabilizacji oraz pełne wyposażenie asekuracyjno-ratunkowe.

Możliwość pracy na słupach – IRULADDER TRIPOD LEGS stabilizują konstrukcję przy elementach o ograniczonym podparciu.

Możliwość pracy na ścianach i elewacjach – IRULADDER SIDE LEGS zwiększają stabilność przy powierzchniach pionowych.

Drabina i punkt kotwiczący w jednym – IRULADDER umożliwia dostęp i prowadzenie systemu zgodnego z EN 795 Typ B.

Dwa punkty GAKO 10 – pozwalają prawidłowo poprowadzić linę asekuracyjną i przygotować system ratunkowy.

Izolacja elektryczna do 100 kV – konstrukcja z włókna szklanego jest odpowiednia do specjalistycznych zastosowań elektroenergetycznych.

Ciągła asekuracja użytkownika – ROCKER podąża po linie podczas całego procesu wchodzenia i schodzenia.

Automatyczne zatrzymanie upadku – urządzenie blokuje się na prowadnicy po wystąpieniu gwałtownego obciążenia.

Możliwość natychmiastowej ewakuacji – ERO umożliwia kontrolowane opuszczenie użytkownika.

Odporność środowiskowa – konstrukcja jest odporna na wilgoć, korozję, kwasy i czynniki atmosferyczne.

Modułowa budowa – poszczególne komponenty można dobierać do rodzaju stanowiska i transportować oddzielnie.

Parametry techniczne zestawu

Model: KIT IRULADDER TOTAL

Typ produktu: kompletny system drabinowy do dostępu, asekuracji i ratownictwa

Zakres wysokości drabiny: 3,56–6,08 m

Szerokość drabiny: 45 cm

Odległość między szczeblami: 28 cm

Długość liny pozycjonującej: 10 m

Długość liny BOA: 20 m

Średnica liny BOA: 10,5 mm

Izolacja elektryczna: 100 kV

Masa drabiny: 25 kg

Masa IRULADDER TRIPOD LEGS: 13 kg

Masa IRULADDER RESCUE KIT: 2,3 kg

Materiał drabiny: poliester wzmacniany włóknem szklanym

Materiał okuć: stal nierdzewna

Punkty kotwiczące: dwa pierścienie GAKO 10

Systemy stabilizujące: IRULADDER TRIPOD LEGS i IRULADDER SIDE LEGS

Normy i zgodność

EN 795 Typ B – tymczasowe urządzenia kotwiczące

EN 131 – wymagania dotyczące drabin

EN 50528 – drabiny izolacyjne do prac elektrycznych

EN 61478 – drabiny z materiałów izolacyjnych

EN 1891 Typ A – liny rdzeniowe o małej rozciągliwości

EN 362 – łączniki stosowane w systemach ochrony przed upadkiem

EN 353-2 – urządzenia samozaciskowe z giętką prowadnicą

EN 358 – systemy pozycjonowania i ograniczania przemieszczania

EN 12841 Typ A – urządzenia regulacyjne liny bezpieczeństwa

EN 12841 Typ C – urządzenia zjazdowe

EN 341-2 – urządzenia przeznaczone do ratunkowego opuszczania
