KIT IRULADDER WALL to kompletny, profesjonalny system dostępu, asekuracji i ratownictwa przeznaczony do wykonywania prac na wysokości przy ścianach, elewacjach oraz innych pionowych powierzchniach konstrukcyjnych. Zestaw łączy specjalistyczną drabinę kotwiczącą IRULADDER, boczne nogi stabilizujące IRULADDER SIDE LEGS oraz dedykowany system asekuracyjno-ratunkowy IRULADDER RESCUE KIT.

Konfiguracja WALL została opracowana z myślą o stanowiskach, na których drabina musi zostać stabilnie ustawiona przy płaskiej powierzchni pionowej. Dwie boczne nogi zwiększają szerokość podparcia, ograniczają boczne przemieszczanie konstrukcji i poprawiają stabilność podczas wchodzenia, schodzenia oraz wykonywania pracy.

Drabina IRULADDER pełni jednocześnie funkcję środka dostępu oraz tymczasowego urządzenia kotwiczącego zgodnego z EN 795 Typ B. Konstrukcja wykonana z poliestru wzmacnianego włóknem szklanym zapewnia izolację elektryczną do 100 kV, właściwości antymagnetyczne oraz odporność na wilgoć, korozję i działanie czynników chemicznych.

Dedykowany zestaw ratunkowy umożliwia ciągłe zabezpieczenie użytkownika podczas przemieszczania się po drabinie, zatrzymanie upadku oraz przeprowadzenie kontrolowanej ewakuacji.

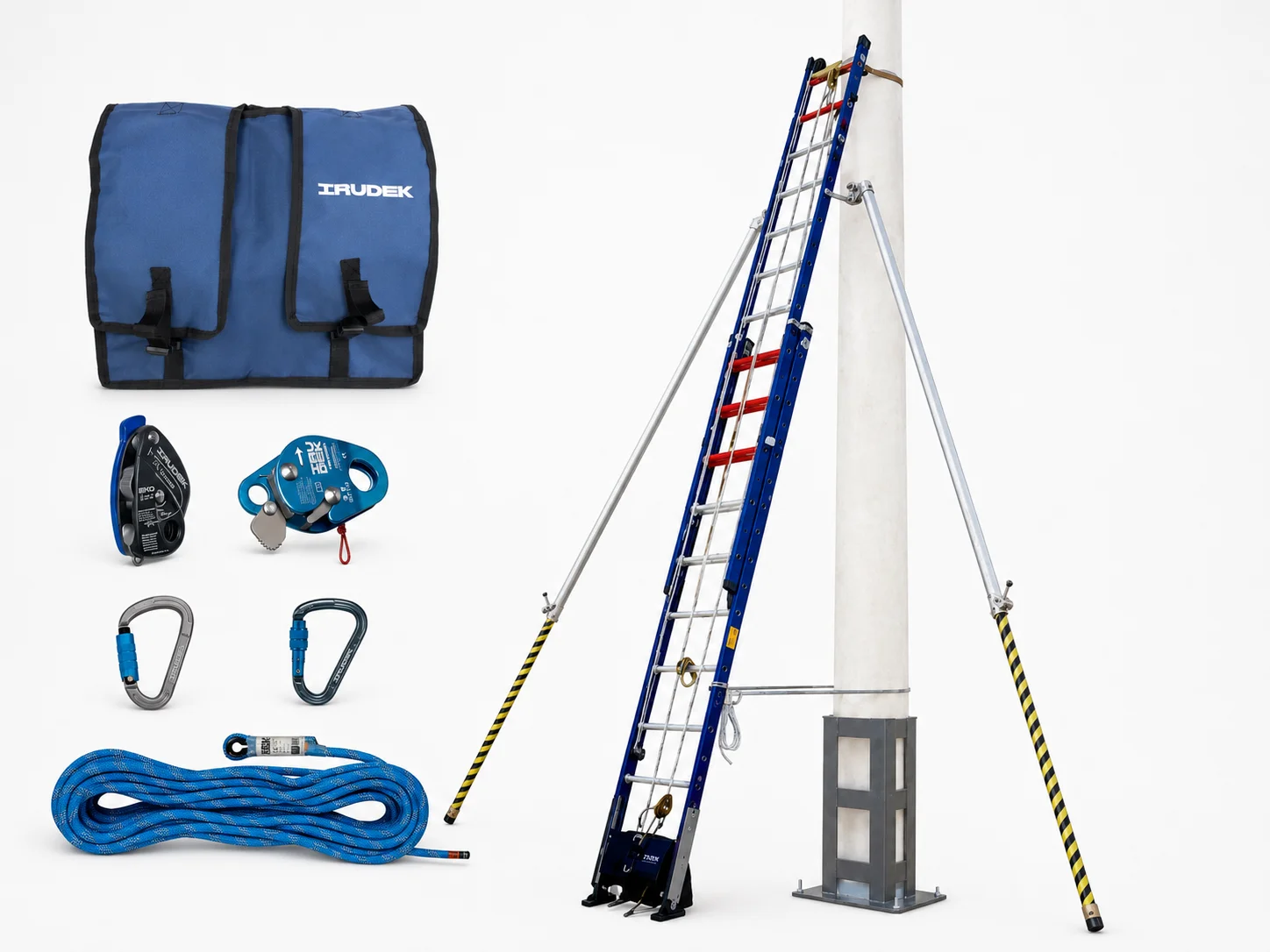

Konstrukcja i komponenty zestawu

W skład zestawu wchodzą:

• drabina kotwicząca IRULADDER
• dwie boczne nogi stabilizujące IRULADDER SIDE LEGS
• lina półstatyczna BOA
• przesuwne urządzenie samozaciskowe ROCKER
• przyrząd zjazdowy ERO
• zatrzaśnik SILVERLIGHT 1131
• zatrzaśnik SILVERLIGHT 1135
• torba transportowa IRULADDER BAG
• lina pozycjonująca o długości 10 m

Każdy element pełni określoną funkcję. Drabina zapewnia dostęp i punkty kotwiczące, boczne nogi stabilizują konstrukcję przy ścianie, ROCKER chroni użytkownika przed upadkiem, a ERO umożliwia wykonanie kontrolowanego zjazdu ratunkowego.

IRULADDER – drabina i tymczasowy system kotwiczący

IRULADDER to specjalistyczna drabina przeznaczona do profesjonalnych prac wysokościowych. Konstrukcja może być wykorzystywana jako tymczasowe urządzenie kotwiczące zgodne z EN 795 Typ B, dzięki czemu umożliwia prowadzenie systemu chroniącego użytkownika przed upadkiem podczas wchodzenia i schodzenia.

System pozwala jednocześnie:

• uzyskać dostęp do stanowiska pracy na wysokości
• utworzyć tymczasowy punkt kotwiczący
• poprowadzić linę asekuracyjną wzdłuż drabiny
• prowadzić ciągłą ochronę użytkownika podczas wejścia
• przygotować stanowisko do wykonania ewakuacji
• współpracować z dedykowanym zestawem IRULADDER RESCUE KIT

Konstrukcja z poliestru wzmacnianego włóknem szklanym

Korpus oraz szczeble drabiny wykonano z poliestru wzmacnianego włóknem szklanym. Materiał zapewnia wysoką wytrzymałość mechaniczną przy zachowaniu właściwości wymaganych podczas pracy w środowiskach przemysłowych i elektroenergetycznych.

Konstrukcja jest:

• izolowana elektrycznie
• izolowana termicznie
• antymagnetyczna
• odporna na wilgoć
• odporna na korozję
• odporna na działanie kwasów
• przystosowana do użytkowania w wymagających warunkach środowiskowych

Śruby, okucia oraz elementy montażowe wykonano ze stali nierdzewnej, co zwiększa odporność połączeń na korozję i długotrwałą eksploatację na zewnątrz.

Izolacja elektryczna do 100 kV

IRULADDER zapewnia izolację elektryczną do 100 kV. Pozwala to wykorzystywać system podczas specjalistycznych prac przy infrastrukturze energetycznej i instalacjach elektrycznych, z zachowaniem procedur oraz wymaganych odległości bezpieczeństwa.

Właściwości izolacyjne drabiny nie zastępują pozostałych środków ochrony indywidualnej ani procedur obowiązujących podczas pracy przy urządzeniach elektrycznych.

Dwa punkty kotwiczące GAKO 10

Drabina wyposażona jest w dwa pierścienie kotwiczące GAKO 10, umieszczone na górnym i dolnym szczeblu.

Punkty umożliwiają:

• prowadzenie liny asekuracyjnej wzdłuż osi drabiny
• podłączenie urządzenia samozaciskowego
• utworzenie systemu chroniącego przed upadkiem
• zamocowanie elementów systemu ratunkowego
• przygotowanie konfiguracji do kontrolowanej ewakuacji

Rozmieszczenie pierścieni na obu końcach konstrukcji pozwala zachować prawidłowe położenie prowadnicy linowej względem użytkownika.

Regulowana wysokość

IRULADDER posiada regulowaną konstrukcję umożliwiającą uzyskanie wysokości od 3,56 do 6,08 m. Pozwala to dopasować długość drabiny do wysokości elewacji, miejsca wykonywania pracy oraz położenia punktu dostępu.

Szerokość drabiny wynosi 45 cm, natomiast odległość między szczeblami wynosi 28 cm.

Lina pozycjonująca 10 m

System wyposażony jest w linę pozycjonującą o długości 10 m, przeznaczoną do zabezpieczenia i stabilizacji drabiny względem odpowiednio wytrzymałego elementu konstrukcyjnego.

Lina wspomaga utrzymanie właściwego położenia drabiny i ogranicza jej przemieszczanie podczas użytkowania. Sposób mocowania musi być dostosowany do konstrukcji stanowiska oraz warunków wykonywania pracy.

Parametry techniczne IRULADDER

Normy:

EN 795 Typ B

EN 131

EN 50528

EN 61478

Zakres wysokości: 3,56–6,08 m

Zakres długości nominalnej: 3,5–6 m

Szerokość: 45 cm

Odległość między szczeblami: 28 cm

Długość liny pozycjonującej: 10 m

Izolacja elektryczna: 100 kV

Materiał korpusu i szczebli: poliester wzmacniany włóknem szklanym

Materiał śrub i okuć: stal nierdzewna

Masa: 25 kg

Punkty kotwiczące: dwa pierścienie GAKO 10

IRULADDER SIDE LEGS – boczne nogi stabilizujące

IRULADDER SIDE LEGS to system dwóch bocznych nóg przeznaczonych do stabilizacji drabiny IRULADDER podczas pracy przy ścianach, elewacjach, murach i innych pionowych powierzchniach.

Po połączeniu z drabiną nogi zwiększają szerokość podstawy i tworzą dodatkowe punkty podparcia po obu stronach konstrukcji. Ogranicza to ryzyko bocznego przechylenia lub przesunięcia drabiny podczas wchodzenia, schodzenia i wykonywania pracy.

Stabilizacja przy pionowej powierzchni

Boczne rozmieszczenie podpór zapewnia stabilizację szczególnie istotną podczas ustawiania drabiny przy szerokiej, płaskiej powierzchni, która nie pozwala na wykorzystanie konstrukcji obejmującej słup.

System przeznaczony jest do:

• prac przy elewacjach budynków
• prac przy ścianach przemysłowych
• prac przy murach i konstrukcjach pionowych
• montażu instalacji elewacyjnych
• konserwacji i serwisowania obiektów
• stabilizacji drabiny na stanowiskach o ograniczonej możliwości podparcia

Nogi stanowią element stabilizujący i nie zastępują prawidłowego pozycjonowania drabiny, mocowania liny pozycjonującej ani indywidualnego systemu ochrony przed upadkiem.

Współpraca z systemem asekuracyjnym

IRULADDER SIDE LEGS mogą być wykorzystywane w konfiguracjach współpracujących z systemami zatrzymywania upadku zgodnymi z EN 353 lub EN 360.

W zestawie KIT IRULADDER WALL ochronę użytkownika zapewnia system linowy z urządzeniem samozaciskowym ROCKER, które porusza się po linie razem z użytkownikiem i blokuje się w przypadku upadku.

Najważniejsze właściwości IRULADDER SIDE LEGS

• dwie boczne nogi stabilizujące
• przeznaczenie do pracy przy ścianach i elewacjach
• zwiększenie szerokości podstawy drabiny
• ograniczenie bocznego przemieszczania konstrukcji
• poprawa stabilności podczas wchodzenia i schodzenia
• pełna kompatybilność z systemem IRULADDER
• możliwość szybkiego przygotowania stanowiska roboczego
• zastosowanie w profesjonalnych pracach wysokościowych

IRULADDER RESCUE KIT – zestaw asekuracyjno-ratunkowy

IRULADDER RESCUE KIT to dedykowany zestaw przeznaczony wyłącznie do współpracy z systemem IRULADDER. Jego zadaniem jest zabezpieczenie użytkownika podczas poruszania się po drabinie oraz umożliwienie przeprowadzenia szybkiej ewakuacji po upadku, zasłabnięciu lub innym zdarzeniu uniemożliwiającym samodzielne zejście.

Zestaw wykorzystuje linę BOA o długości 20 m i średnicy 1,05 cm. Po linie porusza się urządzenie ROCKER, które podąża za użytkownikiem podczas wejścia i automatycznie blokuje się w przypadku gwałtownego obciążenia.

Przyrząd ERO umożliwia kontrolowane opuszczenie użytkownika do bezpiecznego poziomu.

Lina BOA 20 m

BOA to półstatyczna lina rdzeniowa o małej rozciągliwości, zgodna z normą EN 1891 Typ A. Stanowi giętką prowadnicę dla urządzenia ROCKER oraz linę roboczą dla przyrządu zjazdowego ERO.

Najważniejsze właściwości:

• długość 20 m
• średnica 1,05 cm
• konstrukcja z rdzeniem nośnym i oplotem ochronnym
• ograniczone wydłużenie podczas obciążenia
• odporność na intensywne użytkowanie
• kompatybilność z urządzeniami systemu IRULADDER

ROCKER – przesuwne urządzenie samozaciskowe

ROCKER porusza się po linie BOA razem z użytkownikiem. Podczas prawidłowego wchodzenia i schodzenia urządzenie swobodnie przesuwa się wzdłuż prowadnicy.

W przypadku gwałtownego przyspieszenia, utraty równowagi lub upadku mechanizm zaciskowy blokuje się na linie i ogranicza dalsze przemieszczanie użytkownika.

Urządzenie zapewnia:

• ciągłą asekurację podczas wchodzenia
• ochronę podczas schodzenia
• automatyczne podążanie za użytkownikiem
• szybkie blokowanie na linie
• współpracę z liną BOA
• możliwość wykorzystania w systemach pozycjonowania i dostępu linowego

ROCKER jest przeznaczony do konfiguracji związanych z wymaganiami norm:

EN 353-2

EN 358

EN 12841 Typ A

ERO – urządzenie zjazdowe

ERO to przyrząd umożliwiający kontrolowany zjazd i opuszczanie użytkownika. W systemie KIT IRULADDER WALL pełni funkcję ratunkową, pozwalając na ewakuację osoby, która nie może samodzielnie zejść z wysokości.

Urządzenie umożliwia:

• płynną kontrolę prędkości zjazdu
• kontrolowane opuszczanie użytkownika
• zatrzymanie w wybranym położeniu
• wykonanie manewru ewakuacyjnego
• współpracę z liną BOA
• zastosowanie w systemach dostępu linowego i ratownictwa

Przyrząd jest zgodny z wymaganiami norm EN 12841 Typ C oraz EN 341-2.

Zatrzaśnik SILVERLIGHT 1131

SILVERLIGHT 1131 to lekki aluminiowy zatrzaśnik z automatycznym zamknięciem Twist-Lock. Służy do wykonywania bezpiecznych połączeń pomiędzy komponentami systemu.

Najważniejsze cechy:

• konstrukcja aluminiowa
• automatyczne zamknięcie Twist-Lock
• szybka obsługa
• ślepy nosek ograniczający zahaczanie o liny i taśmy
• zgodność z EN 362

Zatrzaśnik SILVERLIGHT 1135

SILVERLIGHT 1135 to aluminiowy zatrzaśnik z ręcznym zamknięciem Screw-Lock. Przeznaczony jest do wykonywania stabilnych połączeń systemowych, które nie wymagają częstego otwierania.

Najważniejsze cechy:

• konstrukcja aluminiowa
• ręczne zamknięcie Screw-Lock
• zabezpieczenie przed przypadkowym otwarciem
• konstrukcja ograniczająca zahaczanie o elementy tekstylne
• zgodność z EN 362

IRULADDER BAG – torba transportowa

IRULADDER BAG umożliwia przechowywanie oraz transport liny, urządzeń i zatrzaśników w jednej kompletnej konfiguracji.

Torba:

• ułatwia organizację wyposażenia
• ogranicza ryzyko zagubienia elementów
• zabezpiecza sprzęt podczas transportu
• skraca czas przygotowania systemu do pracy
• pozwala utrzymać zestaw ratunkowy w gotowości

Zasada działania kompletnego systemu

Przed rozpoczęciem pracy drabina IRULADDER zostaje ustawiona przy ścianie lub elewacji. Następnie montowane są boczne nogi IRULADDER SIDE LEGS, które zwiększają szerokość podparcia i stabilizują konstrukcję.

Kolejne etapy przygotowania systemu obejmują:

• ustawienie drabiny na stabilnym podłożu
• zamontowanie bocznych nóg stabilizujących
• wypoziomowanie i sprawdzenie konstrukcji
• zabezpieczenie drabiny liną pozycjonującą
• poprowadzenie liny BOA przez punkty GAKO 10
• podłączenie urządzenia ROCKER do systemu użytkownika
• kontrolę przyrządu ERO i połączeń SILVERLIGHT

Podczas wchodzenia ROCKER przesuwa się po linie wraz z użytkownikiem. W przypadku upadku urządzenie blokuje się na prowadnicy.

Jeżeli użytkownik nie może samodzielnie zejść, przyrząd ERO umożliwia wykonanie kontrolowanego opuszczenia i przeprowadzenie ewakuacji do bezpiecznego poziomu.

Parametry techniczne IRULADDER RESCUE KIT

Normy:

EN 1891 Typ A

EN 362

EN 353-2

EN 358

EN 12841 Typ A

EN 12841 Typ C

EN 341-2

EN 795 Typ B

Długość liny: 20 m

Średnica liny: 1,05 cm

Masa zestawu ratunkowego: 2,3 kg

Kompatybilność: wyłącznie system IRULADDER

Parametry kompletnego zestawu

Typ produktu: system drabinowy do dostępu, asekuracji i ratownictwa

Zakres wysokości drabiny: 3,56–6,08 m

Szerokość drabiny: 45 cm

Odległość pomiędzy szczeblami: 28 cm

Izolacja elektryczna: 100 kV

Długość liny pozycjonującej: 10 m

Długość liny asekuracyjno-ratunkowej: 20 m

Średnica liny asekuracyjno-ratunkowej: 1,05 cm

Masa drabiny: 25 kg

Masa zestawu ratunkowego: 2,3 kg

Materiał drabiny: poliester wzmacniany włóknem szklanym

Materiał okuć i elementów montażowych: stal nierdzewna

Punkty kotwiczące: dwa pierścienie GAKO 10

Konfiguracja stabilizująca: dwie boczne nogi IRULADDER SIDE LEGS

Normy i zgodność

EN 795 Typ B – tymczasowe urządzenia kotwiczące

EN 131 – wymagania dotyczące drabin

EN 50528 – drabiny izolacyjne przeznaczone do prac elektrycznych

EN 61478 – drabiny wykonane z materiałów izolacyjnych

EN 1891 Typ A – liny rdzeniowe o małej rozciągliwości

EN 362 – łączniki stosowane w systemach ochrony przed upadkiem

EN 353-2 – urządzenia samozaciskowe z giętką prowadnicą

EN 358 – systemy pozycjonowania i ograniczania przemieszczania

EN 12841 Typ A – urządzenia regulacyjne liny bezpieczeństwa

EN 12841 Typ C – urządzenia zjazdowe

EN 341-2 – urządzenia przeznaczone do ratunkowego opuszczania

Najważniejsze cechy zestawu

Konfiguracja przeznaczona do ścian i elewacji – boczne nogi stabilizują drabinę podczas pracy przy pionowych powierzchniach.

Drabina będąca jednocześnie punktem kotwiczącym – dwa pierścienie GAKO 10 umożliwiają prowadzenie kompletnego systemu asekuracyjnego.

Izolacja elektryczna do 100 kV – konstrukcja z włókna szklanego jest przystosowana do zastosowań wymagających właściwości elektroizolacyjnych.

Stabilizacja boczna – dwie podpory zwiększają szerokość podstawy i ograniczają ryzyko przechylenia konstrukcji.

Ciągła asekuracja użytkownika – ROCKER przesuwa się po linie podczas wchodzenia i blokuje się w razie upadku.

Gotowość do ewakuacji – ERO umożliwia kontrolowane opuszczenie użytkownika w sytuacji awaryjnej.

Odporność na wymagające warunki – konstrukcja drabiny jest odporna na wilgoć, korozję, kwasy i działanie czynników środowiskowych.

Regulowana wysokość – zakres od 3,56 do 6,08 m pozwala dopasować system do różnych stanowisk elewacyjnych.

Kompletne wyposażenie ratunkowe – lina, urządzenia linowe, zatrzaśniki i torba tworzą gotowy system do ochrony i ewakuacji.

Zastosowanie

KIT IRULADDER WALL przeznaczony jest do:

• prac przy elewacjach budynków
• prac przy ścianach przemysłowych
• montażu instalacji elewacyjnych
• konserwacji fasad i konstrukcji pionowych
• prac energetycznych i telekomunikacyjnych
• dostępu do wysoko położonych elementów technicznych
• prac serwisowych i instalacyjnych
• bezpiecznego wchodzenia oraz schodzenia
• zabezpieczenia użytkownika przed upadkiem
• ratownictwa wysokościowego
• kontrolowanej ewakuacji pracownika
