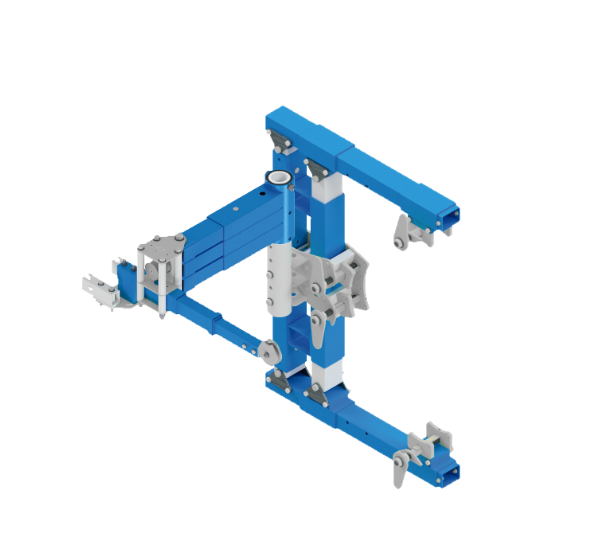

Irudek SIDE ENTRY ARM przegubowe ramię do bocznego dostępu do przestrzeni zamkniętych

SIDE ENTRY ARM to przegubowe, wysuwane i obrotowe ramię kotwiczące przeznaczone do organizowania bezpiecznego dostępu przez boczne otwory prowadzące do przestrzeni zamkniętych. Konstrukcja pozwala umieścić punkt kotwiczenia przed włazem, kanałem, zbiornikiem lub komorą inspekcyjną, zapewniając kontrolowane wejście, wyjście oraz możliwość prowadzenia działań ratowniczych z zewnątrz.

Ramię współpracuje z kompatybilnymi słupkami, podstawami i konstrukcjami wsporczymi systemu SIDE ENTRY. Po prawidłowym zainstalowaniu umożliwia ustawienie punktu prowadzenia liny w osi bocznego otworu, co poprawia kontrolę nad użytkownikiem i ogranicza tarcie liny o krawędzie konstrukcji.

System może być uzupełniony o wciągarkę ratowniczą oraz samohamowne urządzenie przeciwupadkowe. Pozwala to utworzyć kompletne stanowisko do kontrolowanego przemieszczania użytkownika, ochrony przed upadkiem i ewakuacji z przestrzeni o utrudnionym dostępie.

Konstrukcja przeznaczona do dostępu bocznego

SIDE ENTRY ARM zostało zaprojektowane specjalnie do otworów znajdujących się w bocznych ścianach konstrukcji. W przeciwieństwie do klasycznych systemów przeznaczonych do wejść pionowych od góry ramię umożliwia poprowadzenie systemu asekuracyjnego przez poziomy lub boczny właz.

Rozwiązanie sprawdza się w miejscach takich jak:

• boczne włazy zbiorników,
• kanały technologiczne,
• komory inspekcyjne,
• tunele i przepusty,
• podziemne komory techniczne,
• przestrzenie z okrągłymi otworami bocznymi,
• konstrukcje wymagające wejścia przez pionową ścianę.

Wysuwane i obrotowe ramię

Regulowana długość od 147,5 do 169,5 cm umożliwia dostosowanie zasięgu ramienia do położenia otworu oraz geometrii stanowiska pracy.

Obrotowa konstrukcja pozwala ustawić wysięgnik w wymaganym kierunku, a po zakończeniu pracy odsunąć go od strefy wejścia. Ułatwia to przygotowanie stanowiska, podłączenie użytkownika oraz przeprowadzenie ewakuacji bez konieczności instalowania punktu kotwiczącego wewnątrz przestrzeni zamkniętej.

Przegubowa budowa zapewnia:

• regulację położenia punktu kotwiczenia,
• dopasowanie do różnych konstrukcji wsporczych,
• możliwość ustawienia ramienia w osi otworu,
• łatwiejsze prowadzenie liny i urządzeń ratowniczych,
• ograniczenie kontaktu systemu z krawędziami włazu.

Punkt kotwiczenia pozostający na zewnątrz

Umieszczenie punktu kotwiczenia poza przestrzenią zamkniętą pozwala operatorowi nadzorującemu zachować dostęp do urządzeń asekuracyjnych i ratowniczych.

Takie ustawienie ułatwia:

• kontrolowanie wejścia użytkownika,
• obserwację przebiegu pracy,
• obsługę wciągarki ratowniczej,
• uruchomienie ewakuacji bez wchodzenia do strefy zagrożenia,
• kontrolowane wyciąganie użytkownika,
• utrzymanie uporządkowanego stanowiska przy włazie.

Ograniczenie tarcia liny

Ustawienie punktu prowadzenia bliżej osi bocznego otworu pomaga zmniejszyć tarcie liny, linki stalowej lub urządzenia asekuracyjnego o krawędzie konstrukcji.

Ograniczenie tarcia:

• poprawia płynność podnoszenia i opuszczania,
• zmniejsza zużycie lin i urządzeń,
• ogranicza ryzyko zakleszczenia systemu,
• ułatwia kontrolowanie użytkownika,
• zwiększa skuteczność działań ratowniczych.

Współpraca z wciągarką ratowniczą

SIDE ENTRY ARM może współpracować z kompatybilną wciągarką lub wciągnikiem przeznaczonym do podnoszenia i opuszczania użytkownika.

Wciągarka umożliwia:

• kontrolowane wprowadzanie użytkownika do przestrzeni,
• stabilne utrzymywanie pozycji,
• podnoszenie podczas wychodzenia,
• wydobycie osoby poszkodowanej,
• prowadzenie ewakuacji z bezpiecznego stanowiska na zewnątrz.

Sama wciągarka ratownicza nie zastępuje systemu powstrzymywania spadania. W konfiguracjach wymagających ochrony przeciwupadkowej należy zastosować niezależne urządzenie zgodne z odpowiednią normą, na przykład urządzenie samohamowne.

Ochrona przed upadkiem

Po uzupełnieniu systemu o kompatybilne urządzenie samohamowne SIDE ENTRY ARM może stanowić konstrukcję kotwiczącą dla indywidualnego systemu ochrony przed upadkiem.

Maksymalne zastosowanie w funkcji przeciwupadkowej wynosi 1 użytkownika o masie do 140 kg.

Urządzenie samohamowne powinno utrzymywać połączenie z użytkownikiem, reagować na gwałtowne przyspieszenie oraz zatrzymać upadek zgodnie ze swoją normą i przeznaczeniem.

Zastosowanie ratownicze

System został przystosowany do prowadzenia działań ratowniczych dla maksymalnie 2 użytkowników, w konfiguracji zgodnej z wymaganiami kompletnego stanowiska.

Ramię umożliwia organizację systemu przeznaczonego do:

• podnoszenia użytkownika,
• kontrolowanego opuszczania,
• wydobywania osoby poszkodowanej,
• prowadzenia ratownictwa bez konieczności wejścia ratownika do przestrzeni,
• obsługi systemu z bezpiecznej pozycji zewnętrznej.

Rzeczywista konfiguracja ratownicza wymaga zastosowania kompatybilnej podstawy, słupka, wciągarki, urządzenia przeciwupadkowego i odpowiednich środków ochrony indywidualnej.

Wytrzymała konstrukcja aluminiowo-stalowa

Główna konstrukcja została wykonana z aluminium 6061-T6, zapewniającego wysoką wytrzymałość przy ograniczonej masie.

Wsporniki i złącza wykonano ze stali oraz aluminium. Takie połączenie materiałów zapewnia:

• wysoką odporność mechaniczną,
• stabilność przegubów i połączeń,
• odporność na intensywne użytkowanie,
• możliwość wielokrotnego montażu i demontażu,
• ograniczenie masy w porównaniu z konstrukcją wykonaną wyłącznie ze stali.

Parametry wytrzymałościowe

Ramię zostało zaprojektowane do pracy z obciążeniami występującymi podczas normalnej eksploatacji oraz zatrzymywania upadku.

Parametry konstrukcyjne:

• odporność statyczna: 10 kN,
• dopuszczalne obciążenie pionowe: 10 kN,
• chwilowy moment obciążający konstrukcję wsporczą: 10 000 N·m,
• wytrzymałość ramienia: 10 kN.

Konstrukcja, do której mocowany jest system, musi posiadać odpowiednią nośność i być oceniona pod kątem przenoszenia wskazanych sił oraz momentów.

Montaż do kompatybilnej konstrukcji

SIDE ENTRY ARM jest elementem systemu modułowego i wymaga zastosowania odpowiedniej podstawy lub konstrukcji wsporczej.

Przed rozpoczęciem użytkowania należy sprawdzić:

• nośność konstrukcji montażowej,
• kompatybilność podstawy i słupka,
• prawidłowe osadzenie elementów,
• zabezpieczenie połączeń,
• swobodę obrotu i regulacji ramienia,
• prawidłowe ustawienie punktu prowadzenia,
• stan techniczny wciągarki i urządzenia przeciwupadkowego.

Montaż powinien być wykonany przez osoby posiadające odpowiednie kwalifikacje i znajomość systemów ochrony przed upadkiem oraz procedur pracy w przestrzeniach zamkniętych.

Masa ramienia i kompletnego systemu

Masa samego ramienia SIDE ENTRY ARM wynosi 16,8 kg.

W konfiguracji obejmującej pozostałe elementy systemu SIDE ENTRY łączna masa może wynosić 53,2 kg. Wartość ta odnosi się do kompletnej konfiguracji systemowej, a nie wyłącznie do opisywanego ramienia.

Trwałość

Trwałość konstrukcji metalowej jest określona jako bez ograniczeń. Dalsza eksploatacja zależy jednak od zachowania pełnej sprawności technicznej, prawidłowej konserwacji oraz pozytywnego wyniku wymaganych kontroli okresowych.

Ramię należy wycofać z użytkowania w przypadku:

• wystąpienia deformacji,
• uszkodzenia przegubów,
• pęknięcia elementów konstrukcyjnych,
• nadmiernej korozji,
• uszkodzenia połączeń i mechanizmów regulacyjnych,
• udziału systemu w zatrzymaniu upadku do czasu przeprowadzenia odpowiedniej kontroli.

Najważniejsze cechy

Konstrukcja do dostępu bocznego – umożliwia organizację wejścia przez włazy znajdujące się w pionowych ścianach zbiorników i komór.

Regulowany zasięg 147,5–169,5 cm – pozwala ustawić punkt kotwiczenia w odpowiednim położeniu względem otworu.

Ramię przegubowe i obrotowe – ułatwia przygotowanie systemu, ustawienie osi pracy oraz odsunięcie konstrukcji po zakończeniu zadania.

Współpraca z wciągarką – umożliwia kontrolowane podnoszenie, opuszczanie i ewakuację użytkownika.

Możliwość zastosowania urządzenia samohamownego – pozwala utworzyć kompletny system ochrony przed upadkiem.

Punkt kotwiczenia na zewnątrz – zapewnia dostęp operatora do urządzeń ratowniczych bez wchodzenia do przestrzeni zagrożonej.

Ograniczenie tarcia – ustawienie punktu prowadzenia w osi otworu zmniejsza kontakt liny z krawędziami.

Konstrukcja z aluminium 6061-T6 – zapewnia wysoką wytrzymałość mechaniczną przy masie ramienia 16,8 kg.

Nośność przeciwupadkowa dla 1 użytkownika do 140 kg – umożliwia zastosowanie w indywidualnych systemach ochrony przed upadkiem.

Pojemność ratownicza do 2 użytkowników – pozwala organizować profesjonalne działania ewakuacyjne.

Parametry techniczne

Model: SIDE ENTRY ARM

Numer referencyjny: 100205900017

Typ produktu: przegubowe, wysuwane i obrotowe ramię do dostępu bocznego

Norma: EN 795 Typ B

Zakres długości: 147,5–169,5 cm

Wytrzymałość: 10 kN

Odporność statyczna: 10 kN

Obciążenie pionowe: 10 kN

Chwilowy moment obciążający konstrukcję: 10 000 N·m

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba

Maksymalna masa użytkownika w ochronie przed upadkiem: 140 kg

Pojemność ratownicza: do 2 użytkowników

Masa ramienia: 16,8 kg

Masa kompletnej konfiguracji systemowej: 53,2 kg

Materiał głównej konstrukcji: aluminium 6061-T6

Materiał wsporników i złączy: stal i aluminium

Trwałość: bez ograniczeń, przy zachowaniu sprawności technicznej

Zastosowanie

SIDE ENTRY ARM przeznaczone jest do:

• bocznego dostępu do przestrzeni zamkniętych,
• wejścia przez włazy zbiorników,
• prac w kanałach technologicznych,
• dostępu do komór inspekcyjnych,
• prac w podziemnych komorach technicznych,
• prac w instalacjach wodociągowych i kanalizacyjnych,
• konserwacji infrastruktury przemysłowej,
• kontrolowanego podnoszenia i opuszczania użytkownika,
• ochrony przed upadkiem z wysokości,
• ewakuacji i ratownictwa w przestrzeniach zamkniętych,
• energetyki, przemysłu, gospodarki wodnej i utrzymania ruchu.
