SIDE ENTRY PT + BASE CLAMP-ON – maszt z bazą zaciskową, przestrzeń zamknięta

Irudek SIDE ENTRY PT + BASE CLAMP-ON to zestaw montażowy przeznaczony do budowy systemu bezpiecznego dostępu do przestrzeni zamkniętych z wejściem bocznym. Komplet składa się z pionowego masztu SIDE ENTRY PT oraz przenośnej podstawy BASE CLAMP-ON, mocowanej zaciskowo do odpowiednio wytrzymałej konstrukcji wsporczej.

Po zamontowaniu kompatybilnego ramienia przegubowego SIDE ENTRY ARM zestaw tworzy stabilną konstrukcję umożliwiającą umieszczenie punktu kotwiczącego przed otworem wejściowym. Rozwiązanie pozwala prowadzić linę roboczą, ratowniczą lub urządzenie samohamowne w sposób ograniczający kontakt systemu z krawędzią otworu.

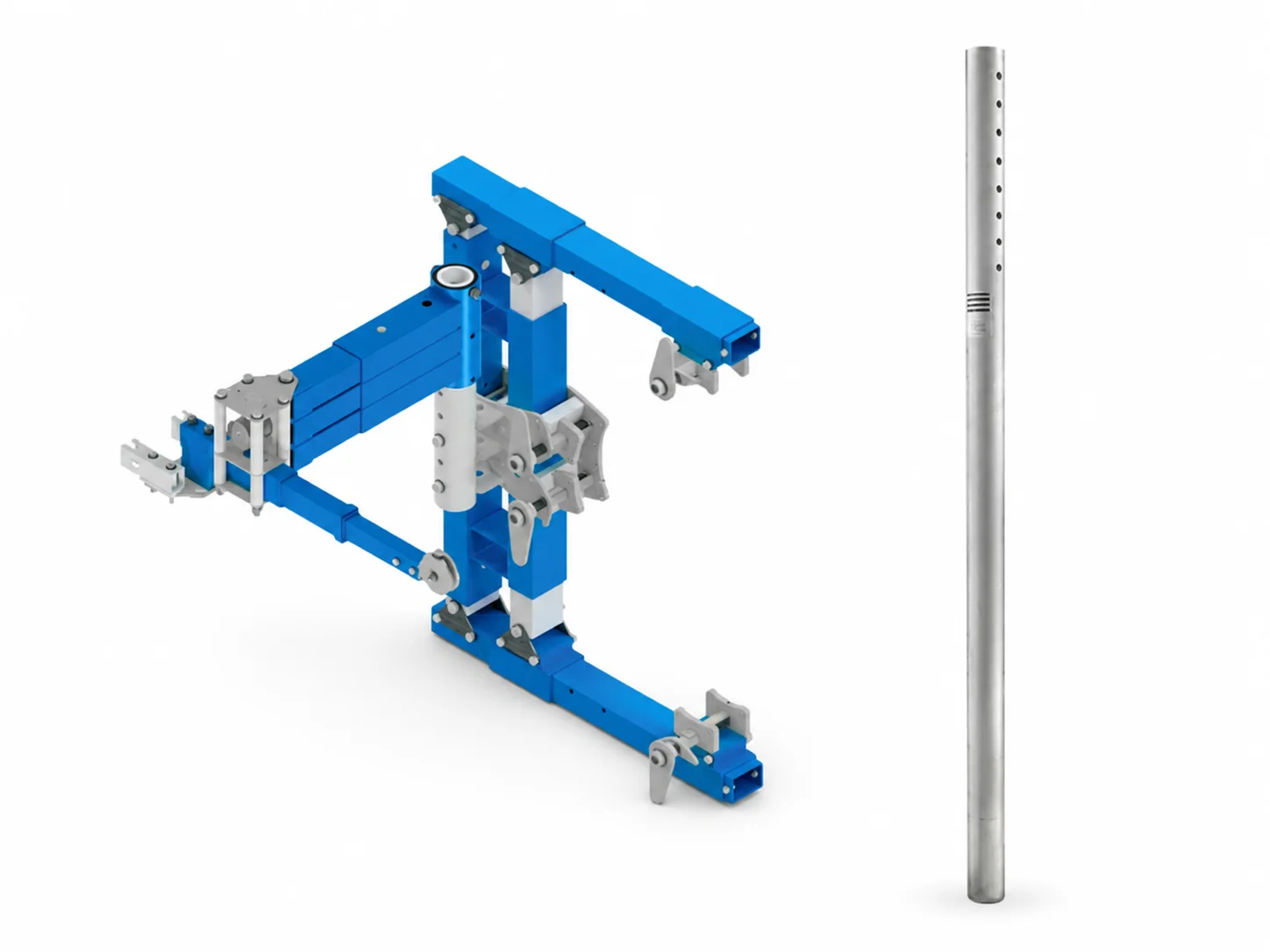

Skład zestawu

• maszt Irudek SIDE ENTRY PT,
• przenośna baza zaciskowa Irudek BASE CLAMP-ON,
• elementy połączeniowe należące do obu komponentów.

Najważniejsze cechy zestawu

Przeznaczenie do bocznych wejść System umożliwia przygotowanie stanowiska przy włazach i otworach znajdujących się w ścianach zbiorników, kanałów, komór oraz innych przestrzeni zamkniętych.

Montaż zaciskowy bez stałej podstawy BASE CLAMP-ON jest mocowana do odpowiednio wytrzymałej konstrukcji wsporczej bez konieczności instalowania podstawy na stałe.

Możliwość szybkiego demontażu Zestaw można zdemontować i przenieść na kolejne stanowisko, co ułatwia jego wykorzystanie podczas prac serwisowych i konserwacyjnych.

Współpraca z ramieniem SIDE ENTRY ARM Maszt stanowi konstrukcję wsporczą dla przegubowego, wysuwanego i obrotowego ramienia kotwiczącego.

Możliwość zamontowania wciągarki Kompletny system może służyć do kontrolowanego opuszczania, podnoszenia oraz odzyskiwania użytkownika.

Współpraca z urządzeniem samohamownym Zastosowanie odpowiedniego urządzenia z funkcją odzyskiwania pozwala połączyć ochronę przed upadkiem z możliwością prowadzenia działań ratowniczych.

Konstrukcja do zastosowań profesjonalnych Elementy wykonane z aluminium 6061-T6, stali i aluminium zapewniają wysoką odporność mechaniczną oraz możliwość regularnego użytkowania.

Zastosowanie zestawu SIDE ENTRY PT + BASE CLAMP-ON

Zestaw jest przeznaczony do organizacji dostępu i ratownictwa w miejscach, w których wejście do przestrzeni zamkniętej znajduje się w ścianie lub bocznej części konstrukcji.

Może być stosowany podczas:

• wchodzenia i wychodzenia z przestrzeni zamkniętych,
• opuszczania i podnoszenia pracownika,
• ewakuacji i odzyskiwania poszkodowanego,
• zabezpieczania użytkownika przed upadkiem,
• prac serwisowych i konserwacyjnych w kanałach,
• pracy w zbiornikach i komorach technicznych,
• kontroli i czyszczenia instalacji z wejściem bocznym.

W połączeniu z kompatybilną wciągarką system umożliwia kontrolowane pozycjonowanie pionowe wewnątrz przestrzeni. Zastosowanie urządzenia samohamownego z funkcją podnoszenia pozwala jednocześnie zabezpieczyć użytkownika przed upadkiem i przygotować stanowisko do prowadzenia akcji ratowniczej.

Baza zaciskowa BASE CLAMP-ON

BASE CLAMP-ON jest tymczasową podstawą montowaną za pomocą regulowanych zacisków. Konstrukcja umożliwia zamocowanie systemu do odpowiednio dobranej konstrukcji wsporczej bez konieczności wykonywania stałego punktu montażowego.

Baza stabilizuje maszt SIDE ENTRY PT i przenosi obciążenia powstające podczas asekuracji oraz działań ratowniczych. Regulowane elementy mocujące ułatwiają dopasowanie podstawy do geometrii stanowiska.

Przybliżone maksymalne wymiary bazy

• szerokość całkowita: 101,85 cm,
• szerokość konstrukcji pomiędzy elementami bocznymi: 96,25 cm,
• wysokość: 76,2 cm,
• głębokość: 25,32 cm.

Maszt SIDE ENTRY PT

Maszt SIDE ENTRY PT stanowi pionowy element nośny pomiędzy bazą zaciskową a przegubowym ramieniem SIDE ENTRY ARM. Umożliwia prawidłowe osadzenie ramienia oraz przeniesienie obciążeń na podstawę i konstrukcję wsporczą.

Maszt ma wysokość 182,8 cm i masę 12,5 kg. Jest przystosowany do współpracy z różnymi podstawami systemowymi Irudek, dzięki czemu może być wykorzystywany również w innych konfiguracjach systemu SIDE ENTRY.

Parametry kompletnego systemu po zamontowaniu ramienia

Po połączeniu zestawu z ramieniem SIDE ENTRY ARM kompletny system SIDE ENTRY CLAMP-ON zapewnia:

• ochronę przed upadkiem dla 1 użytkownika o masie do 140 kg,
• możliwość prowadzenia działań ratowniczych z udziałem 2 użytkowników,
• odporność statyczną: 10 kN,
• dopuszczalne obciążenie pionowe: 10 kN,
• wymagany moment przenoszony przez konstrukcję wsporczą: 10 000 N·m,
• zgodność z normą EN 795 typ B,
• trwałość elementów konstrukcyjnych bez określonego limitu czasowego, pod warunkiem zachowania pełnej sprawności technicznej.

Specyfikacja techniczna zestawu

• model: SIDE ENTRY PT + BASE CLAMP-ON
• rodzaj: maszt z przenośną bazą zaciskową
• przeznaczenie: system dostępu bocznego do przestrzeni zamkniętych
• norma kompletnego systemu: EN 795 typ B
• wysokość masztu: 182,8 cm
• masa masztu: 12,5 kg
• masa zestawu PT + BASE CLAMP-ON: 36,4 kg
• masa kompletnego systemu z ramieniem: 53,2 kg
• konstrukcja główna: aluminium 6061-T6
• wsporniki i elementy połączeniowe: stal i aluminium
• maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba, maksymalnie 140 kg
• pojemność ratownicza kompletnego systemu: 2 użytkowników
• odporność statyczna: 10 kN
• obciążenie pionowe: 10 kN
• wymagany moment przenoszony przez konstrukcję: 10 000 N·m
• trwałość konstrukcji: bez ograniczeń, pod warunkiem zachowania sprawności technicznej

Irudek SIDE ENTRY PT + BASE CLAMP-ON to mobilne rozwiązanie do tworzenia stanowisk dostępu, asekuracji i ratownictwa przy bocznych wejściach do przestrzeni zamkniętych. Zaciskowa podstawa eliminuje konieczność stałego montażu, a kompatybilność z ramieniem, wciągarką i urządzeniami samohamownymi pozwala dopasować system do wymagań konkretnego stanowiska.
