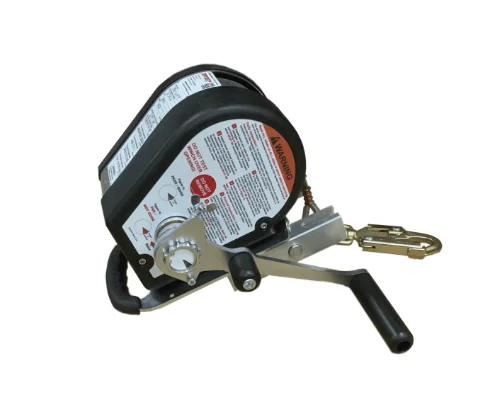

Irudek WINCH DAVIT/SIDE ENTRY INOX (stal nierdzewna) 30 m wciągarka osobowa do przestrzeni zamkniętych

WINCH DAVIT/SIDE ENTRY INOX 30 m to profesjonalna wciągarka osobowa przeznaczona do kontrolowanego podnoszenia, opuszczania i ewakuacji użytkowników z głębokich przestrzeni zamkniętych. Urządzenie współpracuje z modułowymi systemami kotwiczącymi Irudek DAVIT oraz SIDE ENTRY, umożliwiając obsługę wejść pionowych i bocznych.

Model wyposażono w linę ze stali nierdzewnej o długości 30 m i średnicy 5 mm. Zwiększony zasięg roboczy pozwala wykorzystywać wciągarkę w głębokich szybach, studzienkach, zbiornikach przemysłowych, komorach podziemnych oraz rozbudowanych kanałach technologicznych.

Nierdzewna lina jest odpowiednia do zastosowań, w których sprzęt może być narażony na wodę, wysoką wilgotność i czynniki powodujące przyspieszoną korozję. Wersja INOX sprawdza się w oczyszczalniach, kanalizacji, gospodarce wodnej, przemyśle chemicznym i instalacjach procesowych.

Lina nierdzewna o długości 30 m

Lina o długości 30 m, odpowiadającej około 100 stopom, zapewnia zwiększony zasięg podczas operacji wykonywanych w głębokich przestrzeniach.

Może być wykorzystywana przy:

• głębokich studzienkach,
• szybach technicznych,
• zbiornikach przemysłowych,
• podziemnych komorach instalacyjnych,
• kanałach technologicznych,
• rozbudowanych systemach SIDE ENTRY.

Lina ma średnicę 5 mm i została wykonana ze stali nierdzewnej. Materiał zapewnia zwiększoną odporność na korozję, jednak nie eliminuje konieczności regularnego czyszczenia, osuszania i kontroli technicznej.

Ręczny mechanizm korbowy

Wciągarka jest standardowo obsługiwana przy użyciu ręcznej korby. Operator może precyzyjnie regulować kierunek i prędkość przemieszczania użytkownika.

Przełożenie 11:1 ogranicza siłę potrzebną do podnoszenia obciążenia. Średnia siła działania na korbę przy obciążeniu znamionowym wynosi około 133 N.

Ręczna obsługa zapewnia:

• płynne podnoszenie i opuszczanie,
• bezpośrednią kontrolę nad użytkownikiem,
• możliwość pracy bez zewnętrznego źródła energii,
• niezawodność podczas sytuacji awaryjnych,
• łatwe zatrzymanie ruchu w wybranym położeniu.

Opcjonalny system Power Drive

Model jest kompatybilny z systemem Power Drive, który umożliwia napędzanie mechanizmu przy użyciu odpowiedniego elektronarzędzia.

Przy linie o długości 30 m mechaniczne wspomaganie jest szczególnie przydatne podczas:

• podnoszenia użytkownika z dużej głębokości,
• wykonywania powtarzalnych cykli roboczych,
• długotrwałych prac inspekcyjnych,
• ratownictwa prowadzonego na pełnej długości liny,
• ograniczania obciążenia fizycznego operatora.

Power Drive stanowi rozwiązanie wspomagające i nie zmienia maksymalnej nośności wciągarki.

Nośność systemu

WINCH DAVIT/SIDE ENTRY INOX 30 m może pracować w dwóch konfiguracjach.

System jednolinowy:

• maksymalnie 1 użytkownik,
• maksymalne obciążenie 140 kg.

System z podwójnym prowadzeniem liny:

• maksymalnie 2 użytkowników,
• maksymalne obciążenie całkowite 280 kg.

Konfiguracja podwójna wymaga zastosowania właściwego układu bloczków i kompatybilnych elementów systemu. Każdy komponent musi posiadać nośność dostosowaną do występujących obciążeń.

System hamowania

Urządzenie zostało wyposażone w mechanizm hamujący, który pomaga utrzymać obciążenie oraz kontrolować ruch liny podczas pracy.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 610 mm.

System hamowania ogranicza ryzyko:

• niekontrolowanego opuszczenia użytkownika,
• samoczynnego cofnięcia obciążenia,
• utraty pozycji podczas przerwy w obracaniu korby,
• gwałtownego rozwinięcia liny.

Konstrukcja do intensywnej eksploatacji

Główna konstrukcja urządzenia została wykonana ze stali zabezpieczonej powłoką cynkową. Wersja INOX oznacza zastosowanie nierdzewnej liny roboczej, a nie wykonanie całej wciągarki ze stali nierdzewnej.

Konstrukcja obejmuje:

• stalowy korpus zabezpieczony antykorozyjnie,
• osłonięte łożyska kulkowe i tuleje,
• element prowadzący linę wykonany z acetalu,
• elementy montażowe ze stali ocynkowanej,
• ręczny mechanizm korbowy,
• nierdzewną linę stalową o długości 30 m.

Masa kompletnej wciągarki wynosi 15,2 kg.

System DAVIT

Po zamontowaniu na kompatybilnej konstrukcji DAVIT urządzenie może być wykorzystywane do wejść pionowych przez włazy, studzienki i otwory technologiczne.

Wciągarka umożliwia:

• opuszczenie pracownika do przestrzeni,
• kontrolę jego przemieszczania,
• podnoszenie po zakończeniu pracy,
• ewakuację użytkownika w sytuacji awaryjnej,
• obsługę systemu z zewnętrznego stanowiska.

System SIDE ENTRY

W systemie SIDE ENTRY wciągarka współpracuje z przegubowym ramieniem ustawionym przed bocznym otworem.

Takie rozwiązanie pozwala:

• prowadzić linę w osi włazu,
• ograniczyć tarcie o krawędzie konstrukcji,
• kontrolować przemieszczanie użytkownika,
• wydobywać osobę przez boczne wejście,
• współpracować z platformą ratowniczą,
• organizować kompletne stanowisko odzyskiwania użytkownika.

Niezależna ochrona przed upadkiem

Wciągarka przeznaczona jest do podnoszenia, opuszczania i operacji ratowniczych. Jeżeli podczas pracy występuje ryzyko upadku, należy zastosować dodatkowy, niezależny system przeciwupadkowy.

Kompletne stanowisko może obejmować:

• konstrukcję DAVIT albo SIDE ENTRY,
• wciągarkę WINCH INOX 30 m,
• urządzenie samohamowne,
• uprząż bezpieczeństwa,
• kompatybilne złącza i uchwyty,
• wyposażenie ratownicze,
• wcześniej przygotowany plan ewakuacji.

Elementy pochłaniające energię stosowane w systemie powinny ograniczać maksymalną siłę zatrzymania upadku do 6 kN lub mniejszej.

Najważniejsze cechy

Nierdzewna lina o długości 30 m – przeznaczona do głębokich przestrzeni i środowisk zagrożonych korozją.

Średnica liny 5 mm – wysoka odporność mechaniczna oraz prawidłowe współdziałanie z bębnem.

Przełożenie 11:1 – zmniejsza siłę wymaganą do ręcznego podnoszenia.

Nośność 140 kg w systemie pojedynczym – przeznaczenie dla jednego użytkownika.

Nośność 280 kg w systemie podwójnym – możliwość obsługi dwóch użytkowników w odpowiednio skonfigurowanym układzie.

Obsługa ręczna – niezależność od dostępu do energii elektrycznej.

Kompatybilność z Power Drive – ograniczenie wysiłku podczas podnoszenia z dużej głębokości.

System hamowania – wspomaga bezpieczne zatrzymywanie i utrzymywanie użytkownika.

Współpraca z DAVIT i SIDE ENTRY – zastosowanie przy wejściach pionowych oraz bocznych.

Masa 15,2 kg – wytrzymała konstrukcja pozostająca możliwa do transportu pomiędzy stanowiskami.

Parametry techniczne

Model: WINCH DAVIT/SIDE ENTRY INOX

Numer referencyjny: 101509400041

Typ urządzenia: wciągarka osobowa i ratownicza

Długość liny: 30 m

Średnica liny: 5 mm

Materiał liny: stal nierdzewna

Materiał głównej konstrukcji: stal zabezpieczona powłoką cynkową

Masa: 15,2 kg

Nośność systemu jednolinowego: 1 użytkownik / 140 kg

Nośność systemu z podwójnym prowadzeniem: 2 użytkowników / 280 kg

Przełożenie mechaniczne: 11:1

Średnia siła na korbie przy obciążeniu znamionowym: 133 N

Maksymalna droga zatrzymania hamulca pomocniczego: 610 mm

Napęd: ręczny

Napęd opcjonalny: Power Drive

Systemy kompatybilne: DAVIT, SIDE ENTRY

Normy i wymagania: EN 795, EN 1496, OSHA 1910.146 i 1926.502, ANSI/ASSE Z117.1-2003, ANSI/ASSE Z359.4-2007

Zastosowanie

WINCH DAVIT/SIDE ENTRY INOX 30 m przeznaczona jest do:

• głębokich studzienek i szybów,
• zbiorników przemysłowych,
• oczyszczalni ścieków,
• instalacji wodociągowych i kanalizacyjnych,
• podziemnych komór technicznych,
• kanałów technologicznych,
• kontrolowanego podnoszenia i opuszczania,
• wydobywania osób poszkodowanych,
• systemów DAVIT,
• systemów SIDE ENTRY,
• prac inspekcyjnych, serwisowych i ratowniczych.

WINCH DAVIT/SIDE ENTRY INOX 30 m to profesjonalna wciągarka osobowa przeznaczona do pracy w głębokich i wilgotnych przestrzeniach zamkniętych. Nierdzewna lina o długości 30 m, przełożenie mechaniczne 11:1, kompatybilność z Power Drive oraz nośność do 140 kg w układzie pojedynczym zapewniają parametry wymagane podczas zaawansowanych operacji dostępowych i ratowniczych.
