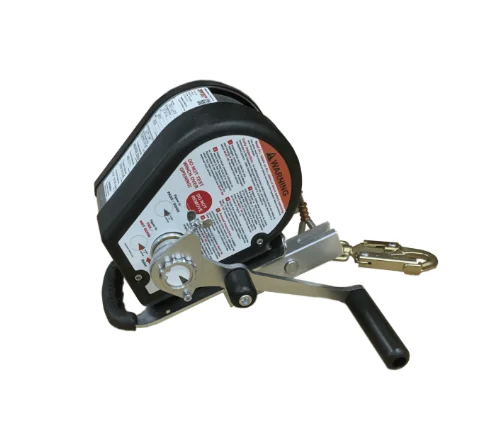

Irudek ręczna wyciągarka 18 m WINCH DAVIT/SIDE ENTRY STEEL (stal ocynkowana) do przestrzeni zamkniętych

WINCH DAVIT/SIDE ENTRY STEEL 18 m to profesjonalna wciągarka osobowa przeznaczona do współpracy z systemami kotwiczącymi żurawik DAVIT oraz SIDE ENTRY. Urządzenie umożliwia kontrolowane podnoszenie i opuszczanie użytkownika podczas dostępu do przestrzeni zamkniętych, wykonywania prac technicznych oraz prowadzenia działań ratowniczych.

Wciągarka wyposażona jest w ocynkowaną linę stalową o długości 18 m i średnicy 5 mm. Konstrukcja została przystosowana do obsługi ręcznej za pomocą korby, a także do współpracy z opcjonalnym systemem Power Drive, umożliwiającym mechaniczne napędzanie urządzenia przy użyciu odpowiedniego narzędzia elektrycznego.

Mechanizm o przełożeniu 11:1 zmniejsza siłę potrzebną do przemieszczania użytkownika i poprawia kontrolę nad przebiegiem podnoszenia oraz opuszczania. W konfiguracji jednolinowej urządzenie może obsługiwać jednego użytkownika o masie do 140 kg, natomiast w prawidłowo wykonanym układzie z podwójnym prowadzeniem liny nośność systemu wynosi do 280 kg.

Zastosowanie w przestrzeniach zamkniętych

Wciągarka została zaprojektowana do prac wykonywanych przy włazach, studzienkach, zbiornikach, kanałach technologicznych oraz innych przestrzeniach o ograniczonym dostępie.

Może być wykorzystywana do:

• kontrolowanego opuszczania użytkownika,
• podnoszenia pracownika po zakończeniu zadania,
• wydobywania osoby poszkodowanej,
• pozycjonowania użytkownika w przestrzeni roboczej,
• przygotowania stanowiska ratowniczego,
• współpracy z systemami żuraw/dźwig warsztatowy DAVIT i SIDE ENTRY.

Wciągarka powinna stanowić część odpowiednio skonfigurowanego systemu. W zastosowaniach wymagających ochrony przed upadkiem należy dodatkowo wykorzystać niezależne urządzenie przeciwupadkowe dobrane do rodzaju pracy.

Lina stalowa 18 m

Ocynkowana lina stalowa o długości 18 m zapewnia odpowiedni zasięg roboczy podczas obsługi średnio głębokich studzienek, komór, zbiorników i kanałów.

Średnica liny wynosi 5 mm, co zapewnia jej odpowiednią wytrzymałość oraz prawidłową współpracę z mechanizmem zwijającym.

Ocynkowana powierzchnia zwiększa odporność liny na:

• korozję,
• wilgoć,
• intensywną eksploatację,
• użytkowanie w środowisku przemysłowym,
• częste rozwijanie i zwijanie.

Lina powinna być regularnie kontrolowana pod kątem załamań, przetarć, korozji, odkształceń oraz uszkodzeń pojedynczych drutów.

Napęd ręczny

W standardowej konfiguracji urządzenie obsługiwane jest ręcznie za pomocą korby. Takie rozwiązanie pozwala zachować pełną kontrolę nad prędkością i kierunkiem przemieszczania użytkownika.

Przełożenie mechaniczne 11:1 ogranicza wysiłek operatora. Średnia siła potrzebna do obracania korby przy obciążeniu znamionowym wynosi około 133 N.

Napęd ręczny zapewnia:

• płynną regulację ruchu,
• możliwość natychmiastowego zatrzymania,
• niezależność od zewnętrznego źródła zasilania,
• prostą obsługę w terenie,
• kontrolę podczas działań ratowniczych.

Kompatybilność z Power Drive

Wciągarka może współpracować z opcjonalnym systemem Power Drive, umożliwiającym napędzanie mechanizmu za pomocą kompatybilnego urządzenia elektrycznego.

Rozwiązanie to jest szczególnie przydatne podczas:

• pokonywania dłuższych odcinków,
• wykonywania powtarzalnych operacji,
• podnoszenia użytkownika z większej głębokości,
• ograniczania wysiłku operatora,
• prowadzenia regularnych prac serwisowych.

Power Drive stanowi wyposażenie opcjonalne i powinien być użytkowany zgodnie z wymaganiami kompletnego systemu.

System hamowania

Wciągarka została wyposażona w mechanizm hamujący przeznaczony do kontrolowania obciążenia i ograniczania ryzyka niekontrolowanego rozwinięcia liny.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 610 mm.

System hamowania zwiększa bezpieczeństwo podczas:

• zatrzymywania użytkownika,
• zmiany kierunku przemieszczania,
• chwilowego przerwania podnoszenia,
• prowadzenia działań ewakuacyjnych,
• pracy pod obciążeniem.

Nośność systemu

Wciągarka może pracować w dwóch podstawowych konfiguracjach.

System jednolinowy:

• maksymalnie 1 użytkownik,
• maksymalne obciążenie 140 kg.

System z podwójnym prowadzeniem liny:

• maksymalnie 2 użytkowników,
• maksymalne obciążenie całkowite 280 kg.

Uzyskanie nośności 280 kg wymaga zastosowania kompletnej, prawidłowo skonfigurowanej instalacji z odpowiednim prowadzeniem liny oraz komponentami o wymaganej wytrzymałości.

Wytrzymała konstrukcja stalowa

Główne elementy konstrukcyjne wciągarki wykonano ze stali zabezpieczonej powłoką cynkową. Zapewnia to wysoką odporność mechaniczną oraz ochronę przed korozją występującą w typowych warunkach przemysłowych.

Konstrukcja obejmuje:

• elementy główne ze stali ocynkowanej,
• osłonięte łożyska kulkowe i tuleje,
• element prowadzący linę wykonany z acetalu,
• elementy montażowe ze stali ocynkowanej,
• mechanizm korbowy przeznaczony do pracy pod obciążeniem.

Solidna budowa pozwala wykorzystywać wciągarkę podczas regularnych prac inspekcyjnych, konserwacyjnych i ratowniczych.

Współpraca z systemami DAVIT i SIDE ENTRY

WINCH DAVIT/SIDE ENTRY STEEL 18 m może być instalowana na kompatybilnych konstrukcjach systemowych.

DAVIT (żurawik -żuraw/dźwig warsztatowy) umożliwia organizację dostępu pionowego przez włazy znajdujące się nad przestrzenią roboczą.

SIDE ENTRY przeznaczony jest do dostępu przez otwory umieszczone w bocznych ścianach zbiorników, komór i innych konstrukcji.

W obu przypadkach wciągarka zapewnia kontrolowane przemieszczanie użytkownika oraz możliwość rozpoczęcia działań ratowniczych z zewnętrznego stanowiska.

Parametry techniczne

Model: WINCH DAVIT/SIDE ENTRY STEEL

Numer referencyjny: 101509400049

Typ urządzenia: wciągarka osobowa i ratownicza

Długość liny: 18 m

Średnica liny: 5 mm

Materiał liny: stal ocynkowana

Masa: 14 kg

Nośność w systemie jednolinowym: 1 użytkownik / 140 kg

Nośność w systemie z podwójnym prowadzeniem: 2 użytkowników / 280 kg

Przełożenie mechaniczne: 11:1

Średnia siła na korbie przy obciążeniu znamionowym: 133 N

Maksymalna droga zatrzymania hamulca pomocniczego: 610 mm

Napęd podstawowy: ręczny

Napęd opcjonalny: Power Drive

Materiał konstrukcji: stal ocynkowana

Systemy kompatybilne: DAVIT, SIDE ENTRY

Normy i wymagania systemowe: EN 795, EN 1496

Zastosowanie

WINCH DAVIT/SIDE ENTRY STEEL 18 m przeznaczona jest do:

• prac w studzienkach i komorach technicznych,
• wejścia do zbiorników i kanałów,
• dostępu do przestrzeni zamkniętych,
• kontrolowanego opuszczania użytkownika,
• podnoszenia i wydobywania pracownika,
• działań ratowniczych i ewakuacyjnych,
• systemów żurawik DAVIT,
• systemów SIDE ENTRY,
• prac przemysłowych, komunalnych i serwisowych.
