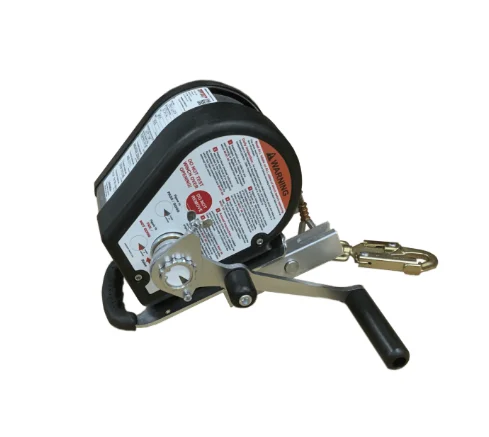

Irudek ręczna wyciągarka 30 m WINCH DAVIT/SIDE ENTRY STEEL (stal ocynkowana)do przestrzeni zamkniętych

WINCH DAVIT/SIDE ENTRY STEEL 30 m to profesjonalna wciągarka osobowa przeznaczona do kontrolowanego opuszczania, podnoszenia i wydobywania użytkowników podczas pracy w głębokich przestrzeniach zamkniętych. Urządzenie zostało przystosowane do współpracy z modułowymi systemami Irudek DAVIT oraz SIDE ENTRY.

Model wyposażono w ocynkowaną linę stalową o długości 30 m i średnicy 5 mm, zapewniającą zwiększony zasięg podczas obsługi głębokich zbiorników, szybów, studzienek, kanałów i komór technicznych.

Wciągarka może być obsługiwana ręcznie przy użyciu korby albo współpracować z opcjonalnym systemem Power Drive. Mechanizm o przełożeniu 11:1 ułatwia przemieszczanie użytkownika i pozwala zachować kontrolę nad procesem podnoszenia lub opuszczania.

W konfiguracji jednolinowej maksymalna nośność wynosi 140 kg dla jednego użytkownika. W prawidłowo wykonanym systemie z podwójnym prowadzeniem liny możliwa jest obsługa dwóch użytkowników o łącznym obciążeniu do 280 kg.

Zwiększony zasięg roboczy 30 m

Lina o długości 30 m umożliwia pracę w znacznie głębszych przestrzeniach niż wariant 18-metrowy.

Model sprawdza się przy:

• głębokich szybach technicznych,
• zbiornikach przemysłowych,
• rozbudowanych komorach podziemnych,
• studniach i studzienkach,
• kanałach technologicznych,
• konstrukcjach wymagających długiego odcinka opuszczania.

Zwiększona długość liny daje większą swobodę podczas organizowania stanowiska, jednak wymaga dokładnej kontroli wolnej przestrzeni, sposobu prowadzenia przewodu oraz możliwości przeprowadzenia ewakuacji z pełnej głębokości.

Ocynkowana lina stalowa

Wciągarka wykorzystuje stalową linę o średnicy 5 mm, zabezpieczoną powłoką cynkową.

Zastosowanie stali ocynkowanej zapewnia:

• wysoką odporność mechaniczną,
• odporność na intensywne zwijanie i rozwijanie,
• zwiększoną ochronę przed korozją,
• trwałość w warunkach przemysłowych,
• stabilne przenoszenie obciążeń.

Przed każdą pracą należy skontrolować całą dostępną długość liny. Szczególną uwagę należy zwrócić na załamania, spłaszczenia, korozję, zerwane druty oraz nierównomierne układanie się na bębnie.

Ręczna obsługa korbą

Standardowy napęd ręczny umożliwia operatorowi bezpośrednie kontrolowanie ruchu użytkownika.

Mechaniczne przełożenie 11:1 redukuje wysiłek niezbędny do obracania korby. Średnia siła korbowania przy obciążeniu znamionowym wynosi około 133 N.

Ręczna obsługa zapewnia:

• precyzyjne sterowanie prędkością,
• płynne rozpoczynanie i zatrzymywanie ruchu,
• możliwość pracy bez źródła energii elektrycznej,
• kontrolę podczas wydobywania poszkodowanego,
• niezawodność podczas działań terenowych.

Opcjonalny napęd Power Drive

WINCH DAVIT/SIDE ENTRY STEEL 30 m jest kompatybilna z systemem Power Drive, który może wspomagać obracanie mechanizmu wciągarki.

Przy linie o długości 30 m funkcja ta jest szczególnie przydatna, ponieważ pozwala ograniczyć wysiłek operatora podczas długotrwałego podnoszenia użytkownika.

Power Drive może usprawnić:

• wydobywanie z dużej głębokości,
• regularne operacje wejścia i wyjścia,
• pracę przy długich odcinkach liny,
• działania wymagające wielu powtarzalnych cykli,
• operacje ratownicze prowadzone pod kontrolą zespołu.

Opcjonalny napęd nie zmienia dopuszczalnej nośności urządzenia i powinien być stosowany zgodnie z procedurą obsługi kompletnego systemu.

Mechanizm hamujący

Wciągarka została wyposażona w system hamowania, który wspomaga kontrolę obciążenia i zatrzymuje mechanizm podczas przerwania obracania korby.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 610 mm.

Mechanizm ogranicza ryzyko:

• niekontrolowanego rozwinięcia liny,
• gwałtownego opuszczenia użytkownika,
• utraty pozycji podczas chwilowego zatrzymania,
• niekontrolowanego ruchu podczas zmiany operatora.

Nośność pojedyncza i podwójna

Urządzenie może być stosowane w dwóch konfiguracjach systemowych.

Konfiguracja jednolinowa:

• maksymalnie 1 użytkownik,
• maksymalna masa 140 kg.

Konfiguracja z podwójnym prowadzeniem liny:

• maksymalnie 2 użytkowników,
• maksymalne obciążenie całkowite 280 kg.

Nośność 280 kg dotyczy kompletnego systemu z odpowiednim podwójnym prowadzeniem liny. Wszystkie zastosowane podstawy, ramiona, łączniki, bloczki oraz punkty kotwiczące muszą posiadać parametry odpowiednie do występujących obciążeń.

Konstrukcja do wymagających zastosowań

Główne elementy wciągarki wykonano ze stali zabezpieczonej antykorozyjnie. Konstrukcja jest przeznaczona do wielokrotnego użytkowania w wymagających środowiskach przemysłowych.

Urządzenie wykorzystuje:

• korpus ze stali ocynkowanej,
• osłonięte łożyska kulkowe i tuleje,
• element prowadzący linę z tworzywa acetalowego,
• ocynkowane elementy montażowe,
• mechanizm korbowy o przełożeniu 11:1,
• stalową linę ocynkowaną o długości 30 m.

Masa całego urządzenia wraz z liną wynosi 15,2 kg.

Współpraca z DAVIT

W systemie DAVIT wciągarka może być wykorzystywana podczas dostępu przez otwory znajdujące się nad przestrzenią zamkniętą.

Ramię DAVIT pozwala ustawić punkt prowadzenia liny nad włazem, natomiast wciągarka odpowiada za:

• opuszczanie użytkownika,
• podnoszenie po zakończeniu pracy,
• utrzymanie kontrolowanej pozycji,
• wydobycie podczas sytuacji awaryjnej.

Współpraca z SIDE ENTRY

W systemie SIDE ENTRY urządzenie służy do obsługi przestrzeni, do których wejście odbywa się przez boczny otwór.

Przegubowe ramię umożliwia ustawienie punktu prowadzenia w osi włazu, dzięki czemu lina może być prowadzona z ograniczonym kontaktem z krawędziami konstrukcji.

Wciągarka umożliwia wówczas:

• przemieszczanie użytkownika w kierunku wejścia,
• pozycjonowanie w dostępnej przestrzeni,
• wydobycie przez właz boczny,
• współpracę z platformą ratowniczą,
• przygotowanie kompletnego stanowiska ewakuacyjnego.

Zastosowanie w systemie ochrony przed upadkiem

Wciągarka służy przede wszystkim do kontrolowanego przemieszczania i ratownictwa. W przypadku występowania ryzyka upadku należy zastosować również niezależny system przeciwupadkowy.

Kompletna konfiguracja może obejmować:

• system DAVIT lub SIDE ENTRY,
• wciągarkę WINCH 30 m,
• urządzenie samohamowne,
• uprząż bezpieczeństwa,
• odpowiednie łączniki,
• plan ratunkowy,
• wyposażenie do ewakuacji użytkownika.

Elementy pochłaniające energię stosowane w systemie powinny ograniczać siłę zatrzymania upadku do wartości nieprzekraczającej 6 kN.

Najważniejsze cechy

Lina stalowa 30 m – zwiększony zasięg do głębokich zbiorników, szybów i komór.

Średnica liny 5 mm – wytrzymała konstrukcja przystosowana do wielokrotnego użytkowania.

Nośność 140 kg w konfiguracji pojedynczej – przeznaczona dla jednego użytkownika.

Nośność 280 kg w konfiguracji podwójnej – możliwość obsługi dwóch użytkowników w odpowiednio zbudowanym systemie.

Przełożenie 11:1 – zmniejsza siłę wymaganą do obracania korby.

Napęd ręczny – zapewnia kontrolę niezależnie od dostępności energii elektrycznej.

Kompatybilność z Power Drive – ułatwia wydobywanie użytkownika z dużej głębokości.

Mechanizm hamujący – wspomaga bezpieczne zatrzymywanie i utrzymywanie obciążenia.

Konstrukcja ze stali ocynkowanej – zapewnia wysoką odporność mechaniczną i ochronę antykorozyjną.

Kompatybilność z DAVIT i SIDE ENTRY – umożliwia wykorzystanie w systemach dostępu pionowego i bocznego.

Parametry techniczne

Model: WINCH DAVIT/SIDE ENTRY STEEL

Numer referencyjny: 101509400051

Typ urządzenia: wciągarka osobowa i ratownicza

Długość liny: 30 m

Średnica liny: 5 mm

Materiał liny: stal ocynkowana

Masa: 15,2 kg

Nośność w systemie jednolinowym: 1 użytkownik / 140 kg

Nośność w systemie z podwójnym prowadzeniem: 2 użytkowników / 280 kg

Przełożenie mechaniczne: 11:1

Średnia siła na korbie przy obciążeniu znamionowym: 133 N

Maksymalna droga zatrzymania hamulca pomocniczego: 610 mm

Napęd podstawowy: ręczny

Napęd opcjonalny: Power Drive

Materiał konstrukcji: stal ocynkowana

Systemy kompatybilne: DAVIT, SIDE ENTRY

Normy i wymagania systemowe: EN 795, EN 1496

Zastosowanie

WINCH DAVIT/SIDE ENTRY STEEL 30 m przeznaczona jest do:

• głębokich studzienek i szybów,
• zbiorników przemysłowych,
• komór podziemnych,
• kanałów technologicznych,
• przestrzeni zamkniętych o dużej głębokości,
• kontrolowanego opuszczania użytkownika,
• podnoszenia i pozycjonowania pracownika,
• ewakuacji osób poszkodowanych,
• systemów kotwiczących DAVIT,
• systemów bocznego dostępu SIDE ENTRY,
• regularnych prac inspekcyjnych i konserwacyjnych,
• zastosowań przemysłowych, komunalnych i ratowniczych.

WINCH DAVIT/SIDE ENTRY STEEL 30 m to wytrzymała wciągarka osobowa przeznaczona do pracy w miejscach wymagających zwiększonego zasięgu. Stalowa lina 30 m, przełożenie 11:1, nośność do 140 kg w systemie pojedynczym oraz możliwość zastosowania napędu Power Drive zapewniają funkcjonalność wymaganą podczas profesjonalnych operacji dostępowych i ratowniczych.
