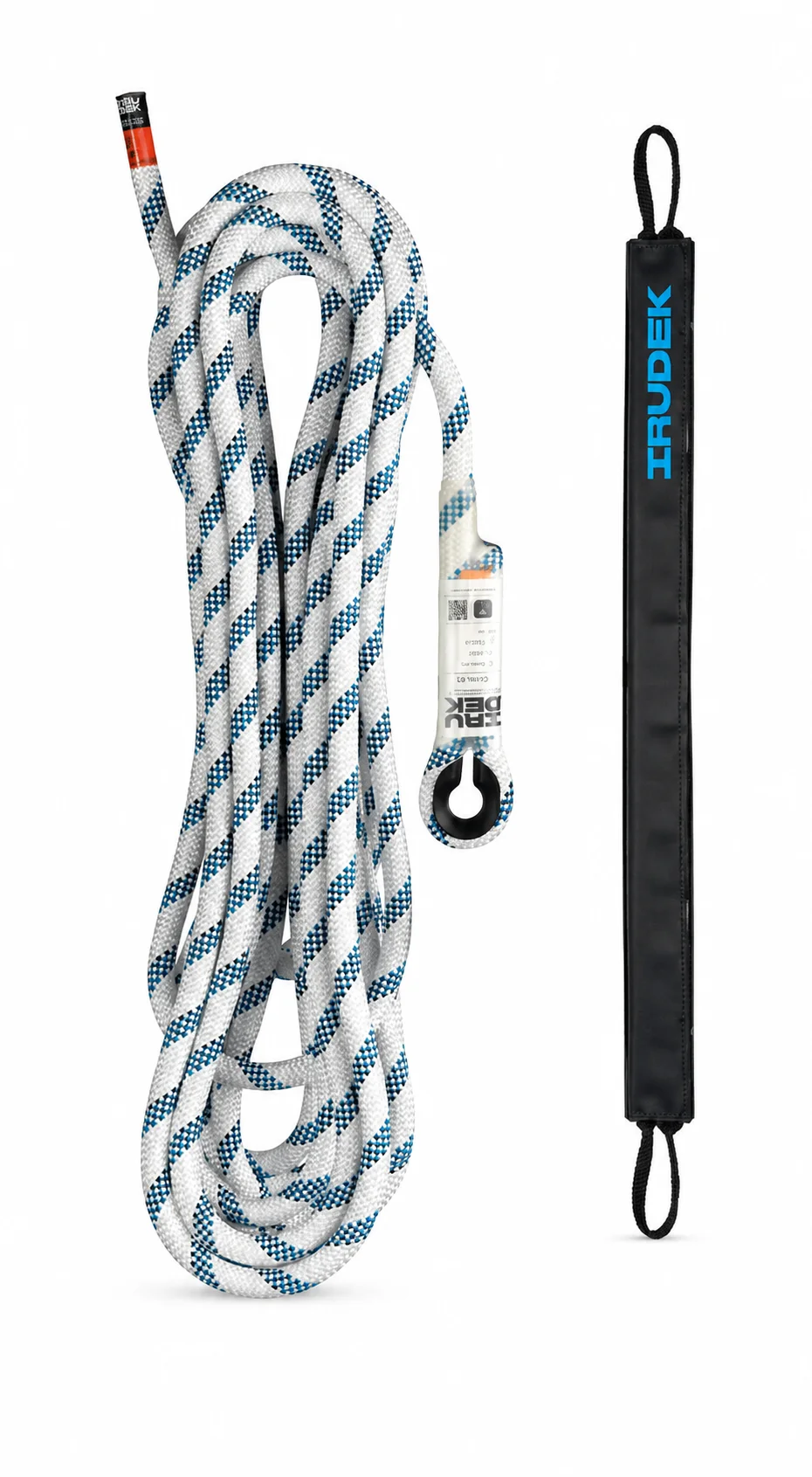

Zestaw Irudek BOA 30 m lina półstatyczna 10,5 mm z osłoną i karabinkiem

Irudek BOA 30 m to profesjonalny zestaw linowy przeznaczony do prac na wysokości, dostępu linowego, prac montażowych, serwisowych oraz zastosowań technicznych wymagających wykorzystania półstatycznej liny o małym wydłużeniu.

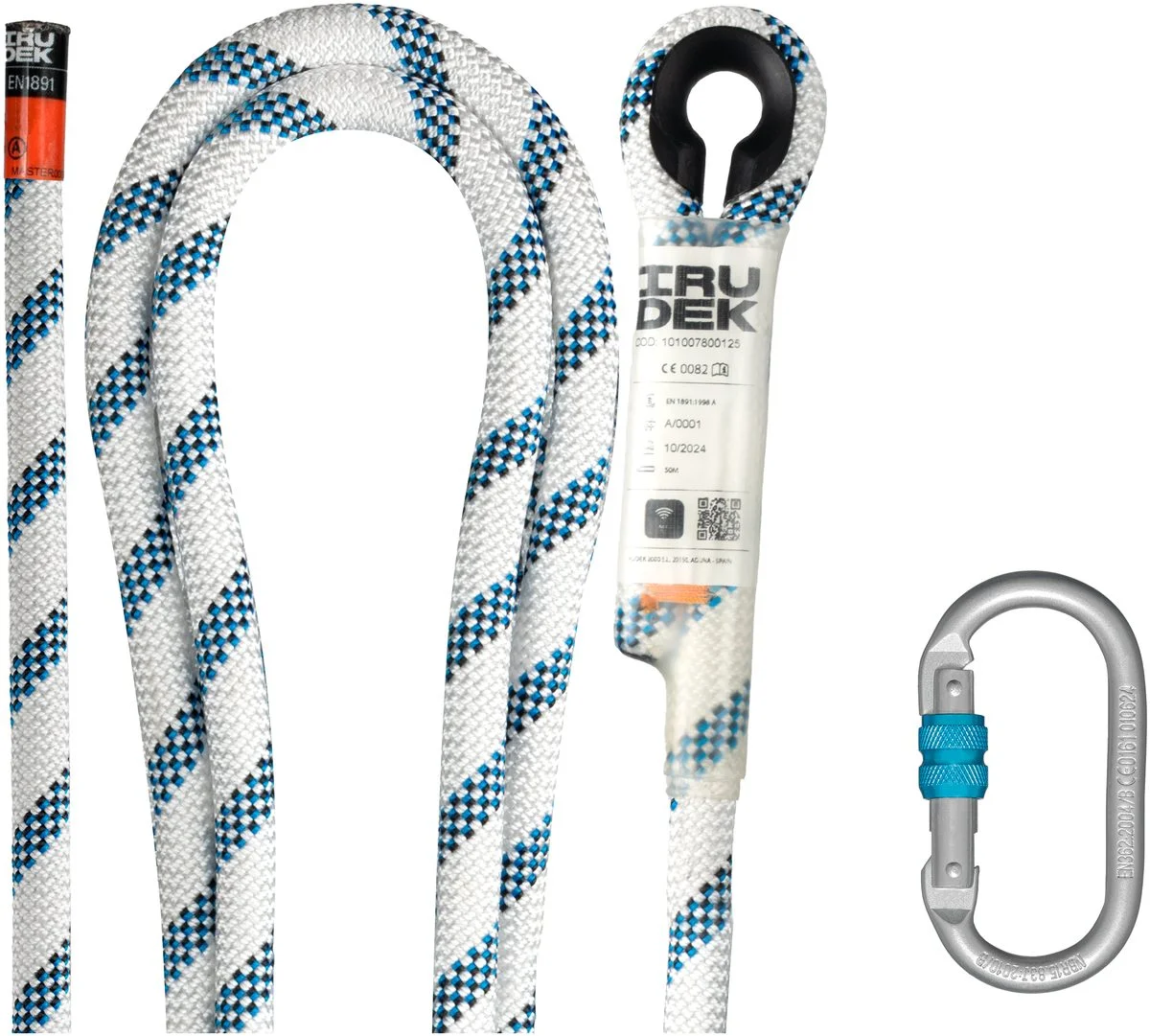

Zestaw został skonfigurowany z trzech współpracujących elementów:

• półstatycznej liny BOA 10,5 mm o długości 30 m,
• osłony liny COVROP PVC,
• stalowego zatrzaśnika STEELSAFE 981 Screw-Lock.

Takie połączenie zapewnia podstawowe wyposażenie potrzebne do przygotowania systemu linowego, wykonania trwałego połączenia oraz ochrony najbardziej narażonego odcinka liny przed nadmiernym tarciem i ścieraniem.

Skład zestawu

W komplecie znajdują się:

• 1 × lina półstatyczna Irudek BOA 10,5 mm – 30 m,
• 1 × osłona liny Irudek COVROP PVC,
• 1 × stalowy karabinek Irudek STEELSAFE 981 Screw-Lock.

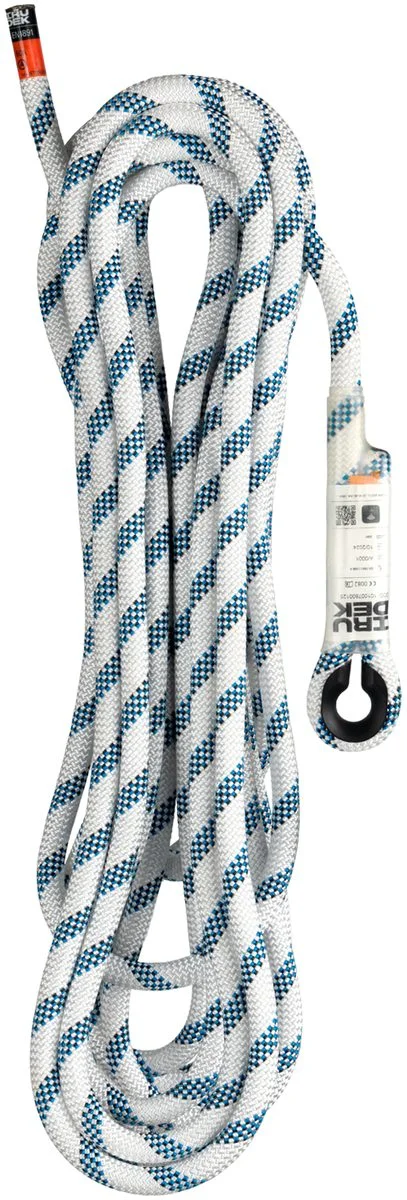

Lina półstatyczna BOA 10,5 mm – 30 m

BOA to profesjonalna lina półstatyczna typu kernmantel, wykonana z poliamidu i przeznaczona do zastosowań wymagających wysokiej wytrzymałości, niewielkiego wydłużenia oraz odporności na intensywne użytkowanie.

Konstrukcja rdzeniowo-oplotowa zapewnia podział funkcji pomiędzy wewnętrzny rdzeń nośny i zewnętrzny oplot ochronny. Rdzeń odpowiada przede wszystkim za przenoszenie obciążeń, natomiast oplot chroni go przed ścieraniem i wpływem warunków eksploatacyjnych.

Lina spełnia wymagania normy EN 1891 Typ A.

Długość 30 m

Długość 30 m zapewnia odpowiedni zasięg podczas prac prowadzonych na konstrukcjach, elewacjach, w obiektach przemysłowych oraz przy stanowiskach wymagających dłuższego odcinka roboczego.

Lina tej długości może być stosowana między innymi podczas:

• dostępu do wysoko położonych stanowisk,
• prac serwisowych,
• tworzenia systemów linowych,
• prac ratowniczych,
• zabezpieczania użytkownika podczas przemieszczania,
• przygotowania stanowisk technicznych.

Średnica 10,5 mm

Średnica liny wynosi 10,5 mm, co zapewnia korzystne połączenie wytrzymałości, wygodnej obsługi oraz kompatybilności z wieloma urządzeniami przeznaczonymi do lin zgodnych z EN 1891.

Przed połączeniem z przyrządem samozaciskowym, zjazdowym, asekuracyjnym lub bloczkiem należy każdorazowo sprawdzić dopuszczalny zakres średnic wskazany dla danego urządzenia.

Wytrzymałość statyczna 30,8 kN

Wytrzymałość statyczna liny wynosi 30,8 kN.

Parametr ten określa wysoką odporność mechaniczną liny w konfiguracji bez węzłów.

Po wykonaniu węzła wytrzymałość statyczna wynosi:

19 kN

Różnica wynika z lokalnego zaginania i koncentracji naprężeń powstających w miejscu wiązania. Dobór rodzaju węzła i sposób jego wykonania powinny odpowiadać zastosowaniu oraz procedurom systemu linowego.

Niskie wydłużenie robocze

BOA charakteryzuje się wydłużeniem na poziomie 4% przy obciążeniu od 50 do 150 kg.

Niewielkie wydłużenie:

• poprawia stabilność podczas pracy,
• zwiększa precyzję przemieszczania,
• ogranicza efekt sprężynowania,
• ułatwia pozycjonowanie,
• poprawia kontrolę podczas systemów wyciągowych i zjazdowych.

Jest to szczególnie istotne w zastosowaniach technicznych, gdzie lina pełni funkcję roboczą lub prowadzącą.

Konstrukcja kernmantel

BOA posiada konstrukcję rdzeń + oplot, charakterystyczną dla profesjonalnych lin półstatycznych.

Taka budowa zapewnia:

• wysoką wytrzymałość na rozciąganie,
• ochronę rdzenia przed ścieraniem,
• równomierne przenoszenie obciążeń,
• dobrą współpracę z urządzeniami linowymi,
• trwałość podczas częstego użytkowania.

Odporność na działanie wody

Kurczliwość liny w wodzie wynosi 3%.

Parametr pozwala przewidzieć zmianę długości liny po jej zamoczeniu i wyschnięciu. Ma to znaczenie przy planowaniu długości odcinków roboczych oraz systemów, w których lina może mieć kontakt z wilgocią lub opadami.

Liczba odpadnięć

Lina osiąga wynik:

powyżej 5 odpadnięć

zgodnie z wymaganiami badawczymi właściwymi dla jej klasy.

Masa liny

Masa liniowa wynosi:

0,07 kg/m

Dla odcinka 30 m daje to masę około:

2,10 kg

Parametr jest istotny przy planowaniu transportu wyposażenia i obciążenia użytkownika podczas dostępu linowego.

Trwałość liny

Okres trwałości BOA wynosi:

10 lat użytkowania + 2 lata przechowywania

Rzeczywista możliwość dalszego stosowania zależy od stanu technicznego, sposobu eksploatacji, intensywności użytkowania, przechowywania oraz wyników wymaganych kontroli.

Lina powinna zostać wycofana w przypadku wystąpienia między innymi:

• przecięcia oplotu,
• uszkodzenia rdzenia,
• stopienia lub nadtopienia włókien,
• kontaktu z agresywnymi chemikaliami,
• niepokojących deformacji,
• silnego zabrudzenia wpływającego na właściwości,
• innych uszkodzeń budzących wątpliwości co do bezpieczeństwa.

Parametry techniczne liny BOA

Model: BOA

Typ: lina półstatyczna kernmantel

Norma: EN 1891 Typ A

Długość: 30 m

Średnica: 10,5 mm

Materiał: poliamid

Masa liniowa: 0,07 kg/m

Masa odcinka 30 m: około 2,10 kg

Wytrzymałość statyczna: 30,8 kN

Wytrzymałość statyczna z węzłami: 19 kN

Wydłużenie przy obciążeniu 50–150 kg: 4%

Kurczliwość w wodzie: 3%

Liczba odpadnięć: >5

Trwałość: 10 lat użytkowania + 2 lata przechowywania

Osłona liny COVROP PVC

Irudek COVROP PVC to osłona przeznaczona do zabezpieczania liny w miejscach narażonych na intensywne tarcie o powierzchnie konstrukcyjne.

Podczas prac wysokościowych lina może stykać się z:

• betonem,
• konstrukcjami stalowymi,
• krawędziami dachów,
• elementami rusztowań,
• profilami metalowymi,
• chropowatymi powierzchniami budowlanymi.

W takich miejscach powtarzające się przesuwanie może powodować stopniowe zużywanie oplotu.

Ochrona przed ścieraniem

COVROP PVC tworzy dodatkową warstwę pomiędzy liną a powierzchnią konstrukcji.

Osłona pomaga:

• ograniczyć bezpośrednie tarcie,
• zmniejszyć zużycie oplotu,
• zabezpieczyć najbardziej narażony odcinek,
• zwiększyć trwałość liny,
• utrzymać linę w lepszym stanie podczas regularnej eksploatacji.

Materiał PVC

Osłona została wykonana z PVC, zapewniającego odporność na typowe uszkodzenia mechaniczne oraz elastyczność pozwalającą dopasować element do przebiegu liny.

Osłonę należy ustawić dokładnie w miejscu kontaktu liny z powierzchnią narażającą ją na ścieranie.

COVROP PVC nie zastępuje odpowiedniego zabezpieczenia przed ostrą krawędzią. Jeżeli istnieje możliwość przecięcia liny lub występuje niebezpieczna krawędź, stanowisko wymaga zastosowania rozwiązania dobranego specjalnie do tego zagrożenia.

Karabinek STEELSAFE 981 Screw-Lock

STEELSAFE 981 to stalowy zatrzaśnik przeznaczony do wykonywania połączeń w profesjonalnych systemach ochrony przed upadkiem z wysokości.

Złącze spełnia wymagania normy EN 362 Typ B i osiąga wytrzymałość 25 kN.

Zamek Screw-Lock

Karabinek wyposażono w ręcznie zakręcane zamknięcie Screw-Lock.

System pozwala użytkownikowi:

• otworzyć złącze po odkręceniu tulei,
• kontrolować prawidłowe zamknięcie,
• zabezpieczyć ramię przed przypadkowym otwarciem,
• tworzyć trwałe połączenia niewymagające częstego przepinania.

Po każdym wpięciu należy sprawdzić, czy ramię zatrzaśnika zostało całkowicie zamknięte, a tuleja poprawnie zakręcona.

Stalowa konstrukcja

STEELSAFE 981 wykonano ze stali, dzięki czemu zapewnia wysoką odporność mechaniczną oraz wytrzymałość odpowiednią do profesjonalnych systemów asekuracyjnych.

Masa wynosi 0,16 kg, natomiast otwarcie zamka wynosi 18 mm.

Odporność antykorozyjna

Metalowe elementy charakteryzują się odpornością odpowiadającą 120 godzinom ekspozycji w komorze mgły solnej.

Zwiększona odporność antykorozyjna jest szczególnie istotna podczas:

• prac zewnętrznych,
• użytkowania w wilgotnym środowisku,
• eksploatacji przemysłowej,
• regularnego transportu i magazynowania sprzętu.

Parametry techniczne STEELSAFE 981

Model: STEELSAFE 981

Typ: zatrzaśnik stalowy

Norma: EN 362 Typ B

Materiał: stal

Rodzaj zamknięcia: Screw-Lock

Wytrzymałość: 25 kN

Otwarcie: 18 mm

Masa: 0,16 kg

Odporność korozyjna: 120 godzin w mgle solnej

Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Najważniejsze cechy zestawu

Lina BOA o długości 30 m – zapewnia duży zasięg roboczy podczas prac wysokościowych i linowych.

Średnica 10,5 mm – pozwala na współpracę z szeroką gamą kompatybilnych urządzeń technicznych.

Wytrzymałość statyczna 30,8 kN – zapewnia wysokie parametry mechaniczne liny.

Wytrzymałość 19 kN z węzłem – określa parametry liny także w konfiguracjach wykorzystujących wiązania.

Niskie wydłużenie 4% – poprawia stabilność i kontrolę podczas pracy.

Osłona COVROP PVC – chroni najbardziej narażony odcinek liny przed ścieraniem.

STEELSAFE 981 o wytrzymałości 25 kN – zapewnia trwałe połączenie systemowe.

Zamek Screw-Lock – umożliwia ręczne i kontrolowane zabezpieczenie zatrzaśnika.

Kompletna konfiguracja jednego producenta – ułatwia organizację sprzętu i dobór współpracujących komponentów.

Parametry techniczne zestawu

Producent: Irudek

Typ zestawu: zestaw linowy do prac wysokościowych

Lina: BOA

Długość liny: 30 m

Średnica liny: 10,5 mm

Norma liny: EN 1891 Typ A

Materiał liny: poliamid

Wytrzymałość statyczna liny: 30,8 kN

Wytrzymałość liny z węzłem: 19 kN

Wydłużenie: 4% przy 50–150 kg

Kurczliwość w wodzie: 3%

Masa liny: około 2,10 kg

Osłona: COVROP PVC

Materiał osłony: PVC

Zatrzaśnik: STEELSAFE 981

Norma zatrzaśnika: EN 362 Typ B

Materiał zatrzaśnika: stal

Zamek: Screw-Lock

Otwarcie zatrzaśnika: 18 mm

Wytrzymałość zatrzaśnika: 25 kN

Masa zatrzaśnika: 0,16 kg

Zastosowanie

Zestaw Irudek BOA 30 m przeznaczony jest do:

• prac na wysokości,
• dostępu linowego,
• prac montażowych,
• prac serwisowych,
• konserwacji infrastruktury,
• prac przemysłowych,
• działań technicznych,
• budowania kompatybilnych systemów linowych,
• stanowisk wymagających ochrony liny przed tarciem,
• transportu i pozycjonowania wyposażenia zgodnie z przeznaczeniem zastosowanych komponentów.

Irudek BOA 30 m to profesjonalny zestaw łączący półstatyczną linę o wysokiej wytrzymałości, osłonę zabezpieczającą najbardziej narażone miejsca oraz stalowy zatrzaśnik Screw-Lock. Konstrukcja liny EN 1891 Typ A, wytrzymałość 30,8 kN oraz dodatkowe zabezpieczenie w postaci COVROP PVC tworzą funkcjonalny komplet do profesjonalnych prac linowych i wysokościowych.
