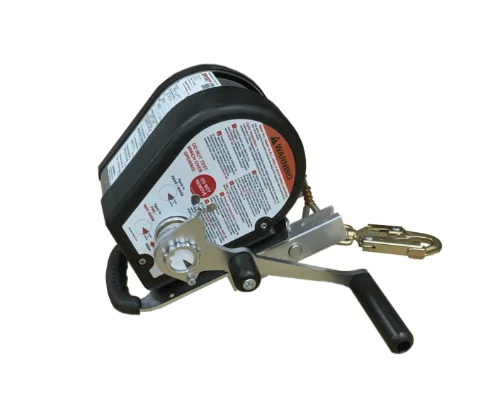

irudek WINCH DAVIT/SIDE ENTRY INOX (stal nierdzewna) 18 m wciągarka osobowa do przestrzeni zamkniętych

WINCH DAVIT/SIDE ENTRY INOX 18 m to profesjonalna wciągarka osobowa przeznaczona do kontrolowanego podnoszenia, opuszczania i odzyskiwania użytkowników podczas pracy w przestrzeniach zamkniętych. Urządzenie jest kompatybilne z systemami kotwiczącymi DAVIT oraz SIDE ENTRY, dzięki czemu może być wykorzystywane zarówno przy wejściach pionowych, jak i bocznych.

Model wyposażono w linę ze stali nierdzewnej o długości 18 m i średnicy 5 mm. Wersja INOX jest szczególnie odpowiednia do środowisk wilgotnych, oczyszczalni, instalacji wodno-kanalizacyjnych oraz obiektów przemysłowych, w których lina może być narażona na częsty kontakt z wodą i czynnikami sprzyjającymi korozji.

Wciągarka może być obsługiwana ręcznie za pomocą korby lub współpracować z opcjonalnym systemem Power Drive, który umożliwia mechaniczne napędzanie urządzenia przy użyciu odpowiedniego napędu elektrycznego. Przełożenie mechaniczne 11:1 ogranicza siłę wymaganą do podnoszenia użytkownika i zapewnia precyzyjną kontrolę nad prowadzoną operacją.

Zastosowanie w przestrzeniach zamkniętych

Wciągarka została zaprojektowana do operacji dostępu, pozycjonowania oraz ratownictwa w miejscach o ograniczonym wejściu.

Może być wykorzystywana podczas:

• opuszczania użytkownika do studzienki, zbiornika lub komory,
• kontrolowanego podnoszenia po zakończeniu pracy,
• wydobywania osoby poszkodowanej,
• prowadzenia działań ewakuacyjnych,
• prac inspekcyjnych i konserwacyjnych,
• obsługi pionowych i bocznych otworów wejściowych.

Wciągarka nie zastępuje niezależnego systemu ochrony przed upadkiem. W przypadku występowania ryzyka upadku użytkownik powinien być jednocześnie zabezpieczony odpowiednim urządzeniem przeciwupadkowym, zgodnym z wymaganiami kompletnej konfiguracji.

Lina nierdzewna o długości 18 m

Lina wykonana ze stali nierdzewnej zapewnia zwiększoną odporność na korozję i długotrwałe użytkowanie w wymagającym środowisku.

Długość 18 m odpowiada około 60 stopom i sprawdza się podczas obsługi:

• studzienek kanalizacyjnych,
• komór technicznych,
• zbiorników o średniej głębokości,
• kanałów technologicznych,
• bocznych włazów instalacji przemysłowych.

Średnica liny wynosi 5 mm, czyli 3/16 cala. Lina powinna być regularnie kontrolowana na całej dostępnej długości pod kątem załamań, przetarć, spłaszczeń, uszkodzeń drutów i innych zmian mogących ograniczać jej wytrzymałość.

Napęd ręczny

Standardowa obsługa odbywa się przy użyciu korby. Operator zachowuje bezpośrednią kontrolę nad kierunkiem i prędkością przemieszczania użytkownika.

Przełożenie 11:1 zmniejsza wysiłek potrzebny do podnoszenia obciążenia. Średnia siła działania na korbę przy znamionowym obciążeniu wynosi około 133 N.

Napęd ręczny zapewnia:

• precyzyjne sterowanie,
• płynne podnoszenie i opuszczanie,
• możliwość zatrzymania użytkownika,
• działanie bez dostępu do energii elektrycznej,
• niezawodność podczas prac terenowych i ratowniczych.

Kompatybilność z Power Drive

Wciągarka może zostać wyposażona w opcjonalny napęd Power Drive, pozwalający wykorzystać kompatybilne elektronarzędzie do obracania mechanizmu.

Rozwiązanie ogranicza obciążenie operatora podczas:

• powtarzalnych cykli podnoszenia,
• pracy na większych głębokościach,
• długotrwałych operacji serwisowych,
• odzyskiwania użytkownika w sytuacji awaryjnej.

Zastosowanie Power Drive nie zwiększa dopuszczalnej nośności wciągarki. System powinien być obsługiwany w sposób umożliwiający stałą kontrolę ruchu użytkownika.

Nośność w zależności od konfiguracji

Wciągarka może pracować w układzie pojedynczym lub z podwójnym prowadzeniem liny.

System jednolinowy:

• maksymalnie 1 użytkownik,
• maksymalne obciążenie 140 kg.

System z podwójnym prowadzeniem liny:

• maksymalnie 2 użytkowników,
• maksymalne obciążenie całkowite 280 kg.

Nośność 280 kg dotyczy odpowiednio skonfigurowanego systemu z podwójnym prowadzeniem liny. Wszystkie zastosowane bloczki, ramiona, podstawy, złącza i punkty kotwiczące muszą posiadać parametry dostosowane do występujących obciążeń.

Mechanizm hamujący

Wciągarka posiada układ hamulcowy umożliwiający kontrolę obciążenia podczas podnoszenia i opuszczania.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 610 mm.

Mechanizm ogranicza ryzyko:

• niekontrolowanego rozwinięcia liny,
• gwałtownego opuszczenia użytkownika,
• utraty pozycji podczas zatrzymania,
• samoczynnego cofnięcia obciążenia.

Konstrukcja urządzenia

Główna konstrukcja wciągarki została wykonana ze stali zabezpieczonej powłoką cynkową, natomiast lina robocza została wykonana ze stali nierdzewnej.

Urządzenie wykorzystuje:

• osłonięte łożyska kulkowe i tuleje,
• stalowe elementy konstrukcyjne zabezpieczone przed korozją,
• element prowadzący linę wykonany z czarnego acetalu,
• ocynkowane elementy montażowe klasy 5 i 8,
• ręczny mechanizm korbowy,
• nierdzewną linę o średnicy 5 mm.

Takie zestawienie materiałów zapewnia wysoką odporność mechaniczną oraz zwiększoną trwałość podczas intensywnego użytkowania.

Współpraca z systemem DAVIT

W systemie DAVIT wciągarka może zostać zamontowana na kompatybilnym ramieniu i maszcie ustawionym nad włazem.

Konfiguracja umożliwia:

• pionowe opuszczanie użytkownika,
• dostęp do studzienek i zbiorników,
• podnoszenie po zakończeniu pracy,
• wydobycie osoby poszkodowanej,
• obsługę urządzenia z bezpiecznego stanowiska zewnętrznego.

Współpraca z systemem SIDE ENTRY

W systemie SIDE ENTRY wciągarka może być wykorzystywana podczas wejścia przez otwory umieszczone w bocznych ścianach zbiorników i komór.

Przegubowe ramię SIDE ENTRY pozwala ustawić punkt prowadzenia liny w osi włazu, ograniczając jej tarcie o krawędzie konstrukcji.

System umożliwia:

• kontrolowane przemieszczanie użytkownika w kierunku otworu,
• pozycjonowanie podczas wejścia i wyjścia,
• wydobywanie osoby przez właz boczny,
• współpracę z platformą ratowniczą,
• przygotowanie kompletnego stanowiska ewakuacyjnego.

Najważniejsze cechy

Lina nierdzewna 18 m – zwiększona odporność na korozję w środowisku wilgotnym i przemysłowym.

Średnica liny 5 mm – odpowiednia wytrzymałość i prawidłowa współpraca z mechanizmem zwijającym.

Przełożenie mechaniczne 11:1 – ogranicza siłę potrzebną do obsługi wciągarki.

Nośność 140 kg w systemie pojedynczym – umożliwia obsługę jednego użytkownika.

Nośność 280 kg w systemie podwójnym – pozwala obsługiwać dwóch użytkowników w odpowiedniej konfiguracji.

Napęd ręczny – zapewnia pełną kontrolę bez konieczności podłączania źródła zasilania.

Kompatybilność z Power Drive – umożliwia mechaniczne wspomaganie podnoszenia.

Współpraca z DAVIT i SIDE ENTRY – pozwala obsługiwać zarówno wejścia pionowe, jak i boczne.

Konstrukcja do zastosowań osobowych – przystosowana do dostępu, pozycjonowania i ratownictwa.

Parametry techniczne

Model: WINCH DAVIT/SIDE ENTRY INOX

Numer referencyjny: 101509400036

Typ urządzenia: wciągarka osobowa i ratownicza

Długość liny: 18 m

Średnica liny: 5 mm

Materiał liny: stal nierdzewna

Materiał głównej konstrukcji: stal zabezpieczona powłoką cynkową

Masa: 14 kg

Nośność systemu jednolinowego: 1 użytkownik / 140 kg

Nośność systemu z podwójnym prowadzeniem: 2 użytkowników / 280 kg

Przełożenie mechaniczne: 11:1

Średnia siła na korbie przy obciążeniu znamionowym: 133 N

Maksymalna droga zatrzymania hamulca pomocniczego: 610 mm

Napęd: ręczny

Napęd opcjonalny: Power Drive

Systemy kompatybilne: DAVIT, SIDE ENTRY

Normy i wymagania: EN 795, EN 1496, OSHA 1910.146 i 1926.502, ANSI/ASSE Z117.1-2003, ANSI/ASSE Z359.4-2007

Zastosowanie

WINCH DAVIT/SIDE ENTRY INOX 18 m przeznaczona jest do:

• prac w studzienkach i komorach technicznych,
• wejścia do zbiorników,
• prac w instalacjach wodno-kanalizacyjnych,
• dostępu do przestrzeni zamkniętych,
• kontrolowanego podnoszenia i opuszczania,
• działań ratowniczych i ewakuacyjnych,
• systemów DAVIT,
• systemów SIDE ENTRY,
• oczyszczalni ścieków,
• zakładów przemysłowych i energetycznych.

WINCH DAVIT/SIDE ENTRY INOX 18 m to profesjonalna wciągarka wyposażona w odporną na korozję linę nierdzewną, przeznaczona do regularnych prac dostępowych i ratowniczych w przestrzeniach zamkniętych. Przełożenie 11:1, kompatybilność z Power Drive oraz możliwość pracy w systemach DAVIT i SIDE ENTRY zapewniają szeroki zakres profesjonalnych zastosowań.
