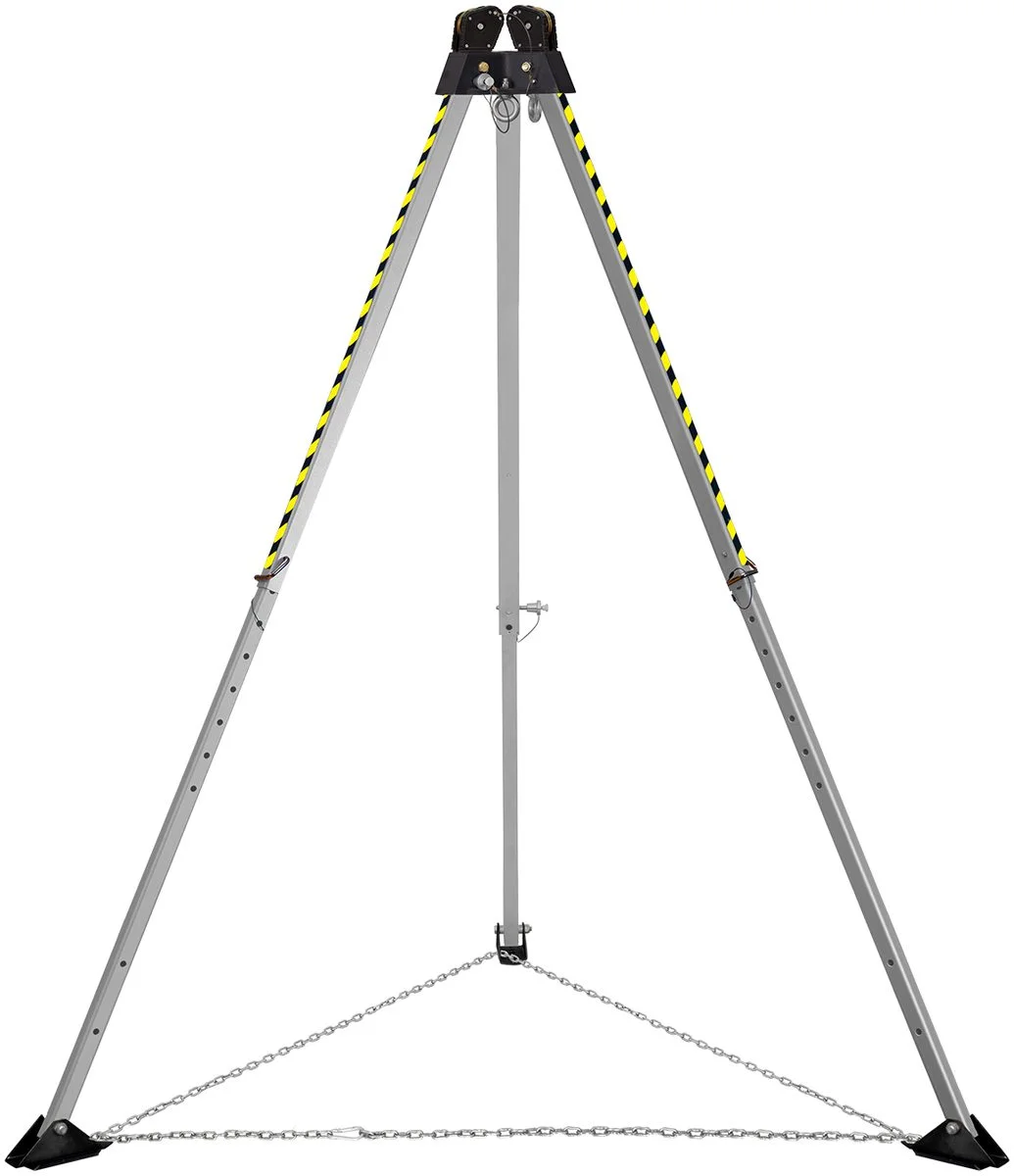

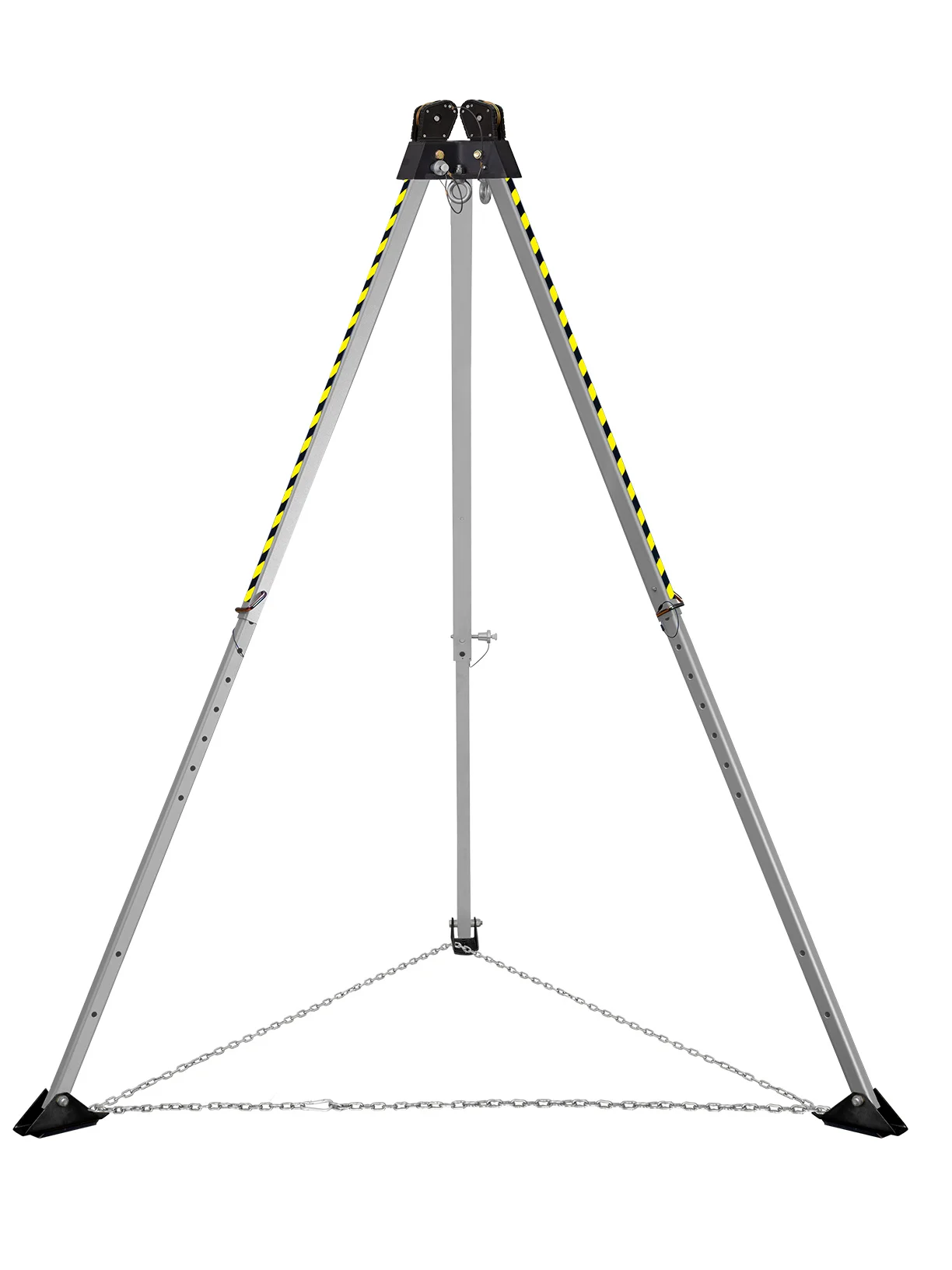

Irudek TRIP 4 Iru Pad trójnóg kotwiczący do przestrzeni zamkniętych EN 795 B ATEX

Irudek TRIP 4 Iru Pad to profesjonalny, przenośny trójnóg kotwiczący przeznaczony do organizowania bezpiecznego stanowiska podczas prac w przestrzeniach zamkniętych, prowadzenia asekuracji oraz realizacji działań ratowniczych. Konstrukcja umożliwia utworzenie wyniesionego punktu kotwiczenia nad włazem, zbiornikiem, studzienką, komorą techniczną, szybem lub innym otworem wymagającym pionowego dostępu.

TRIP 4 wyróżnia się dużym zakresem regulacji. Wysokość można ustawić od 222 do 314 cm, a średnicę podstawy od 170 do 245 cm, dzięki czemu trójnóg może być wykorzystywany nad dużymi otworami oraz na stanowiskach wymagających znacznie wyższego punktu prowadzenia systemu.

Głowica i nogi wykonane są z aluminium, co zapewnia wysoką odporność mechaniczną przy zachowaniu możliwości transportowania konstrukcji pomiędzy stanowiskami.

System spełnia wymagania EN 795 Typ B oraz posiada certyfikację do pracy w odpowiednich atmosferach zagrożonych wybuchem ATEX II 2G Ex h II c T6.

Konstrukcja przeznaczona do przestrzeni zamkniętych

TRIP 4 został zaprojektowany jako przenośne urządzenie kotwiczące do pracy nad wejściami do przestrzeni zamkniętych.

Po prawidłowym rozstawieniu umożliwia przygotowanie stanowiska do:

• zabezpieczenia użytkownika przed upadkiem,
• opuszczania pracownika do przestrzeni zamkniętej,
• podnoszenia użytkownika,
• wydobywania osoby poszkodowanej,
• prowadzenia systemu ratowniczego,
• współpracy z urządzeniami samohamownymi i wciągarkami.

Duże wymiary konstrukcji pozwalają stosować TRIP 4 również w miejscach, w których standardowy trójnóg o mniejszym zakresie regulacji nie zapewnia odpowiedniego ustawienia nad otworem.

Regulowana wysokość 222–314 cm

Wysokość konstrukcji można regulować w zakresie od 222 do 314 cm.

Tak duży zakres umożliwia:

• ustawienie punktu kotwiczenia wysoko nad włazem,
• zachowanie odpowiedniej przestrzeni do podnoszenia użytkownika,
• zastosowanie systemu przy dużych zbiornikach i otworach technologicznych,
• łatwiejszą organizację systemów ratowniczych,
• dopasowanie geometrii do urządzeń podnoszących i samohamownych.

Wyższy punkt prowadzenia może być szczególnie korzystny podczas wydobywania użytkownika przez właz, ponieważ zapewnia więcej przestrzeni nad otworem do wykonania manewru ratowniczego.

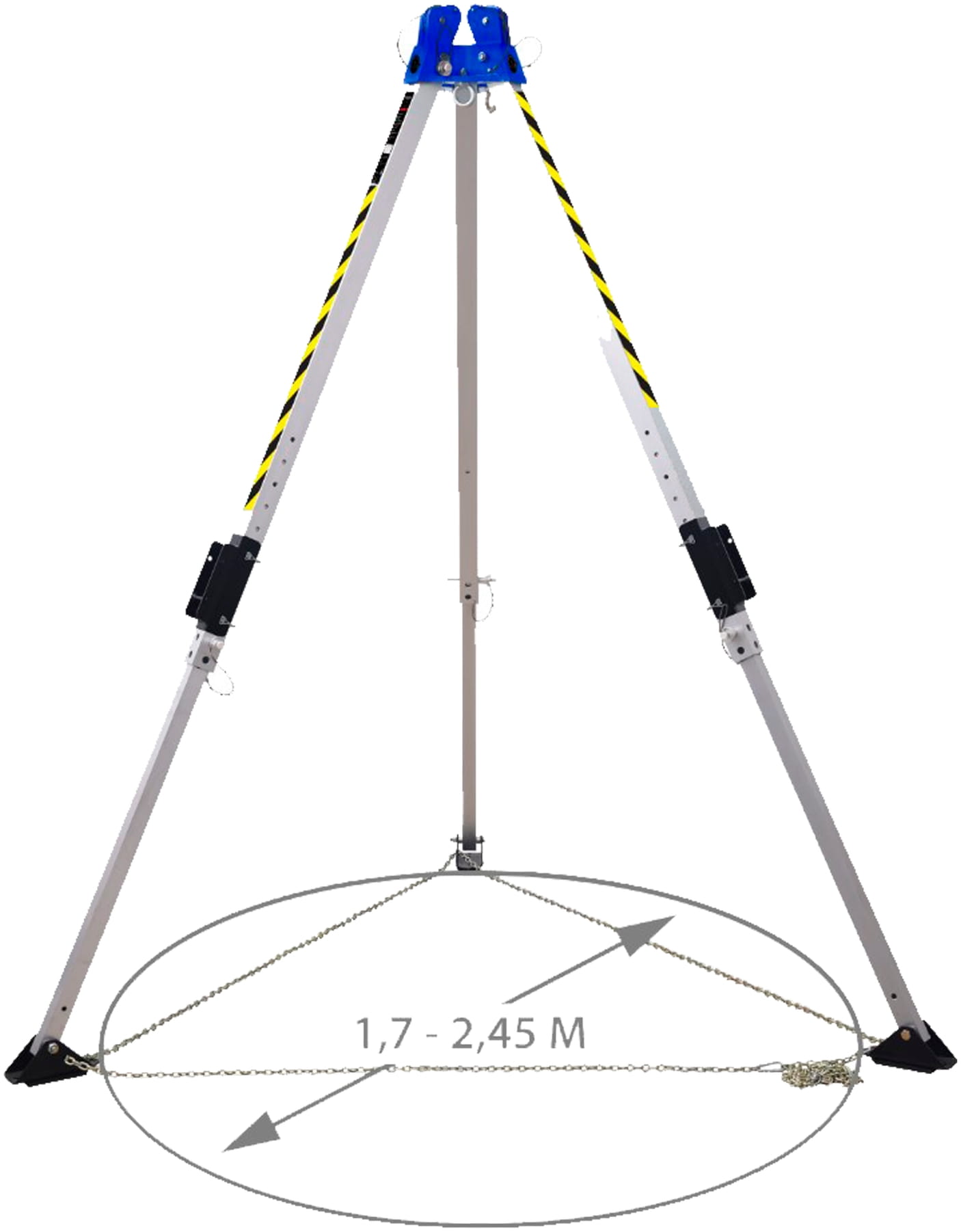

Regulowana średnica podstawy 170–245 cm

Rozstaw nóg pozwala uzyskać średnicę podstawy od 170 do 245 cm.

Duża powierzchnia podparcia zapewnia stabilną konfigurację podczas prawidłowego ustawienia trójnogu i umożliwia pracę nad otworami o większych wymiarach.

Regulacja pozwala dopasować podstawę do:

• średnicy włazu,
• dostępnej powierzchni wokół otworu,
• wymaganej wysokości trójnogu,
• konfiguracji sprzętu ratowniczego.

Wszystkie trzy nogi powinny być ustawione na stabilnym, odpowiednio wytrzymałym podłożu.

Aluminiowa głowica

Głowicę TRIP 4 wykonano z aluminium, zapewniającego wysoką sztywność oraz odporność mechaniczną.

W głowicy zintegrowano:

• 2 koła pasowe,
• 2 pierścienie kotwiczące,
• połączenia konstrukcyjne nóg.

Centralne umieszczenie elementów prowadzących pozwala organizować system nad osią otworu i ograniczać niepożądany kontakt liny z krawędziami konstrukcji.

Dwa wbudowane koła pasowe

TRIP 4 wyposażono w 2 zintegrowane koła pasowe, co zwiększa możliwości konfiguracji w porównaniu z konstrukcjami posiadającymi jedno koło.

Dwa niezależne miejsca prowadzenia umożliwiają zastosowanie różnych elementów systemu, na przykład:

• liny wciągarki ratowniczej,
• linki urządzenia samohamownego,
• dodatkowego systemu asekuracyjnego.

Koła pasowe pomagają:

• prowadzić linę w osi otworu,
• ograniczyć tarcie,
• poprawić płynność podnoszenia i opuszczania,
• uporządkować przebieg niezależnych systemów.

Dwa aluminiowe pierścienie kotwiczące

Głowica posiada dwa aluminiowe pierścienie kotwiczące, umożliwiające podłączenie dwóch odpowiednio dobranych elementów wyposażenia.

Pozwala to stworzyć konfigurację obejmującą przykładowo:

• urządzenie samohamowne,
• wciągarkę ratowniczą,
• system do opuszczania,
• dodatkowy element asekuracyjny.

W konfiguracji przeznaczonej do zabezpieczenia użytkownika należy zastosować właściwy system chroniący przed upadkiem zgodnie z wymaganiami stanowiska.

Aluminiowe nogi

Nogi wykonane są z aluminium, dzięki czemu konstrukcja zachowuje korzystne połączenie wysokiej wytrzymałości oraz możliwości transportowania.

Aluminiowa budowa zapewnia:

• odporność mechaniczną,
• ograniczoną masę w stosunku do wymiarów,
• łatwiejszy montaż i demontaż,
• odporność na typowe warunki przemysłowe,
• możliwość wielokrotnego wykorzystania.

Antypoślizgowe zakończenia nóg

Każda noga posiada antypoślizgowe zakończenie wykonane z PVC.

Elementy te:

• zwiększają przyczepność do podłoża,
• ograniczają przypadkowe przesuwanie konstrukcji,
• poprawiają stabilność stanowiska,
• zabezpieczają końcówki nóg.

Przed rozpoczęciem pracy należy upewnić się, że powierzchnia pod stopami trójnogu jest stabilna i wolna od materiałów mogących powodować poślizg.

Poliestrowa taśma bezpieczeństwa

TRIP 4 wyposażono w pasek bezpieczeństwa wykonany z poliestru, którego zadaniem jest ograniczenie niekontrolowanego rozsuwania się nóg.

Taśma:

• utrzymuje ustalony rozstaw konstrukcji,
• stabilizuje geometrię trójnogu,
• ogranicza możliwość przypadkowego przesunięcia nóg,
• wspomaga bezpieczne przygotowanie stanowiska.

Maksymalna nośność 500 kg

TRIP 4 posiada deklarowaną maksymalną nośność 500 kg.

Wartość ta dotyczy konstrukcji w prawidłowej konfiguracji i nie oznacza możliwości jednoczesnego użytkowania trójnogu przez kilka osób.

Trójnóg przeznaczony jest dla:

1 użytkownika

Rzeczywiste parametry kompletnego systemu zawsze ogranicza komponent o najniższej dopuszczalnej wartości obciążenia, na przykład wciągarka, urządzenie samohamowne, uprząż, lina lub łącznik.

Certyfikacja ATEX

TRIP 4 posiada certyfikację:

ATEX II 2G Ex h II c T6

Pozwala to stosować urządzenie w odpowiednio sklasyfikowanych atmosferach zagrożonych wybuchem.

Rozwiązanie jest szczególnie istotne podczas pracy w:

• przemyśle chemicznym,
• petrochemii,
• instalacjach gazowych,
• zbiornikach procesowych,
• obiektach, w których mogą występować palne gazy lub pary.

Wszystkie pozostałe komponenty wykorzystywane razem z trójnogiem również muszą być odpowiednie dla warunków danej strefy.

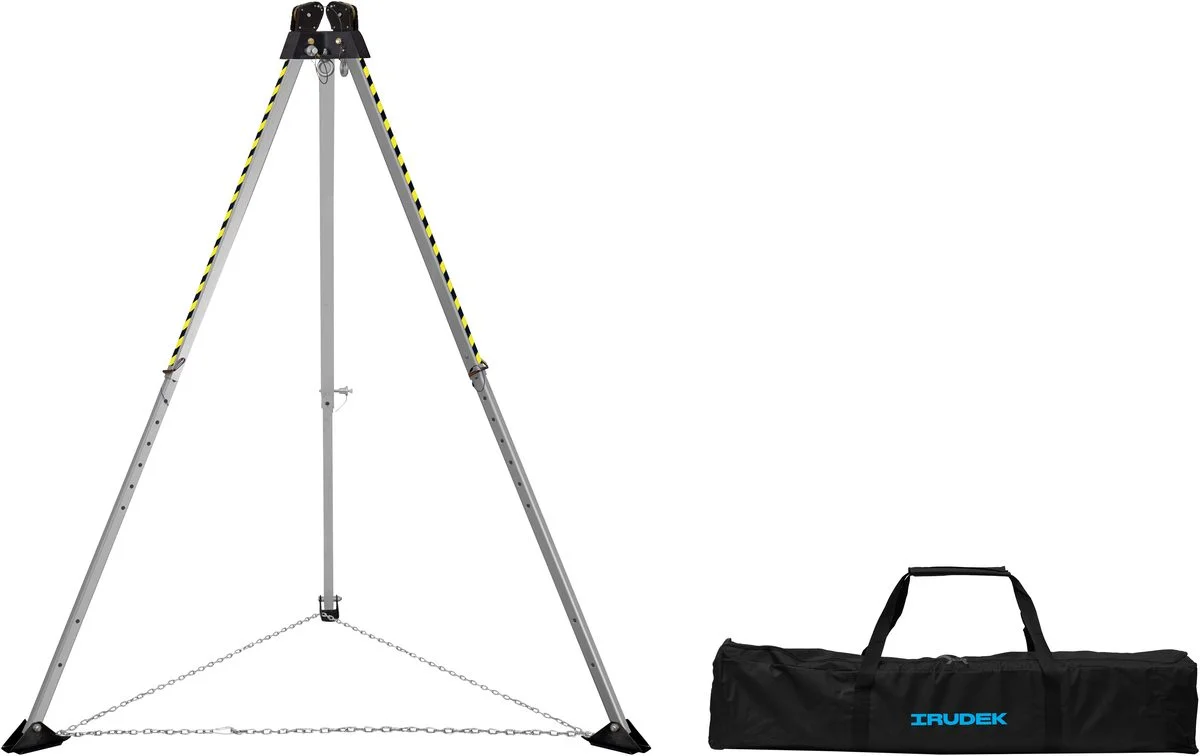

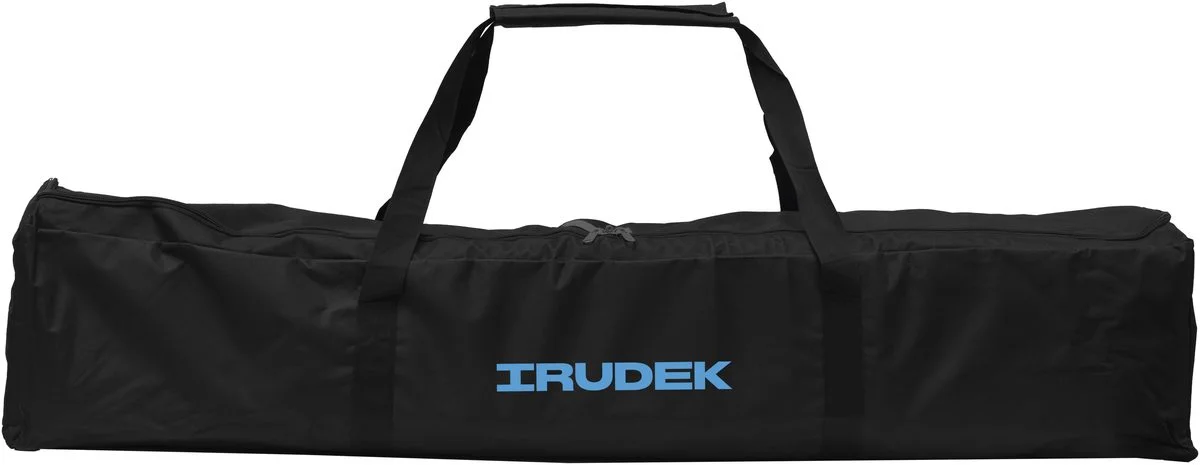

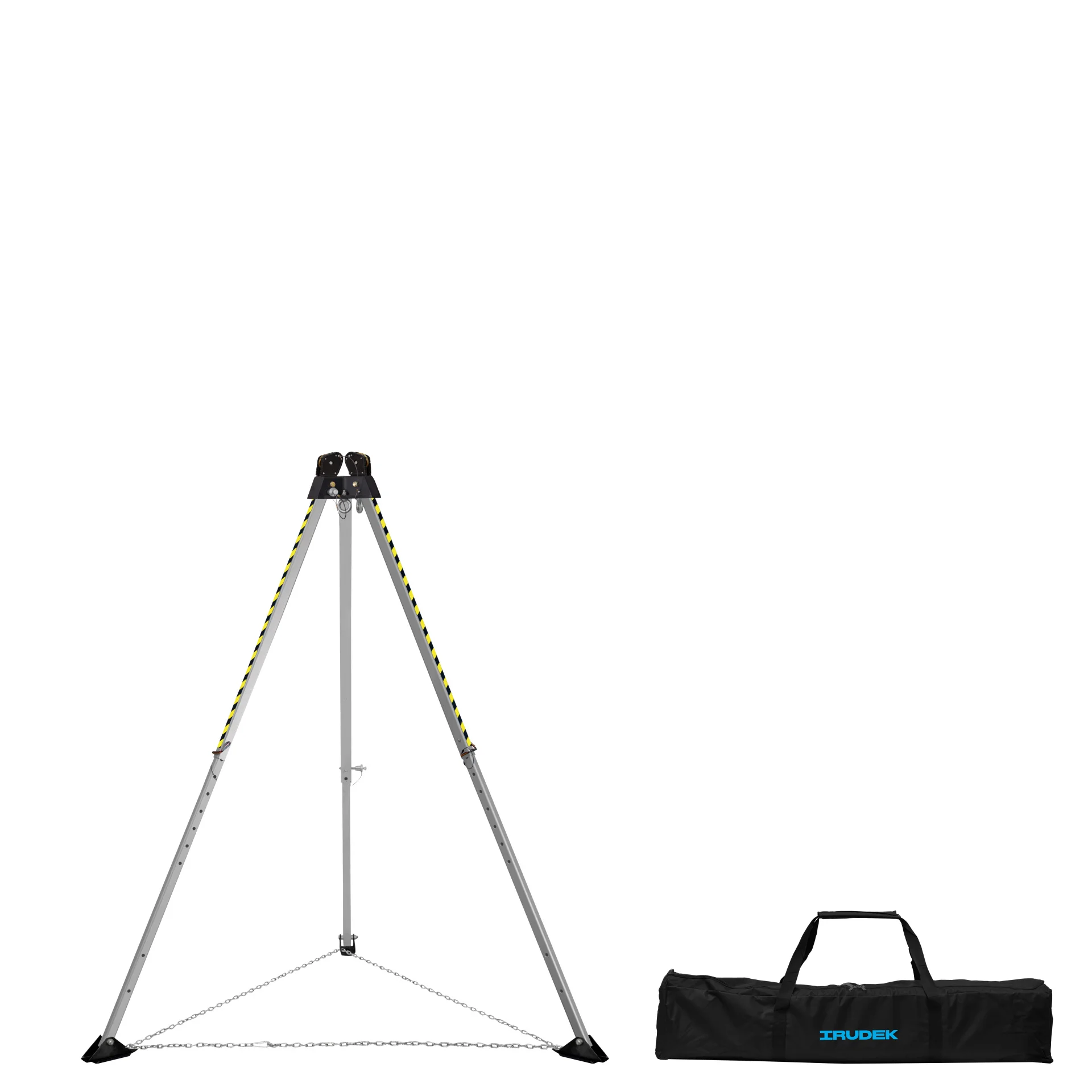

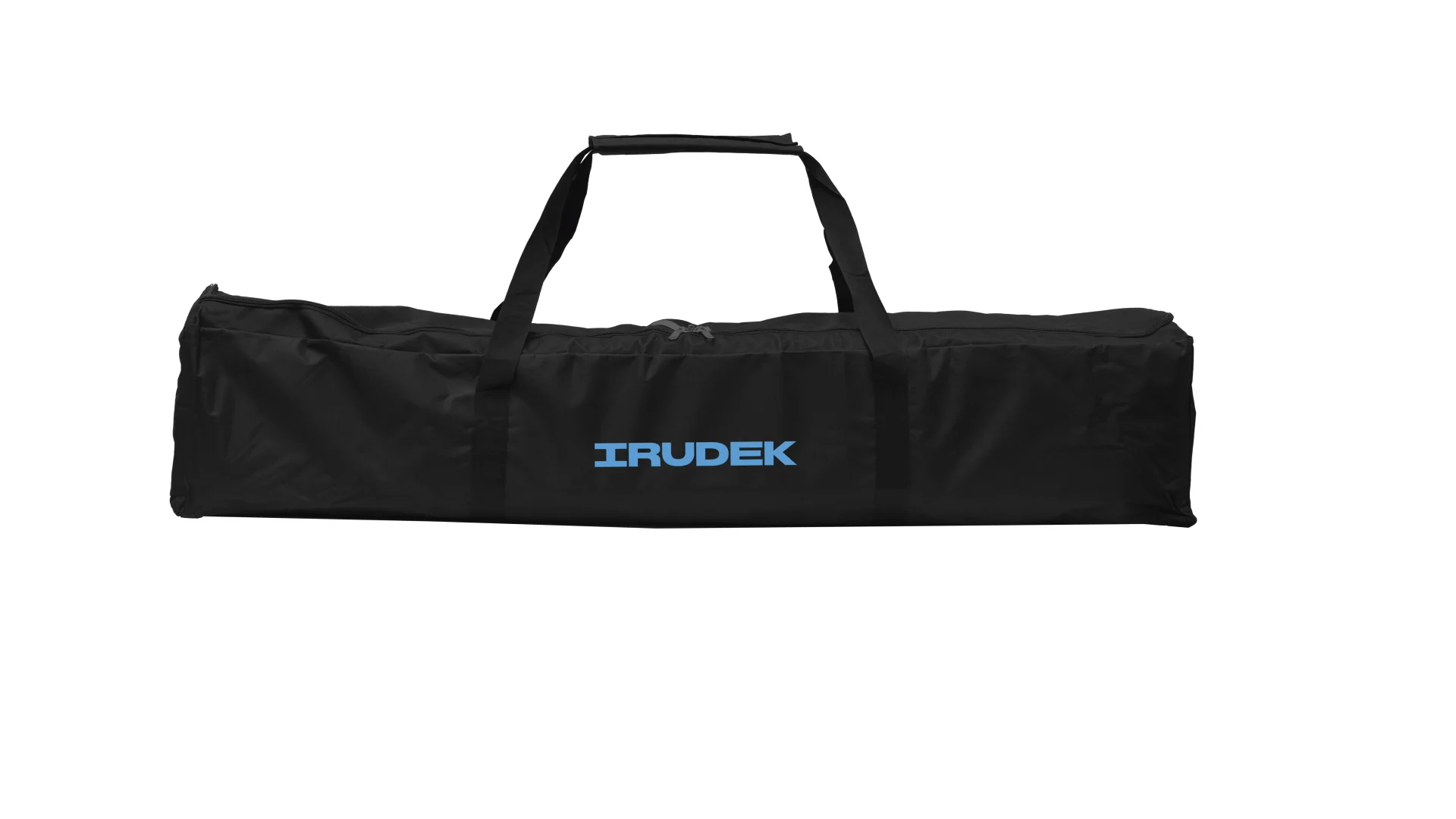

Torba transportowa w zestawie

TRIP 4 jest dostarczany z torbą transportową, która ułatwia przenoszenie i przechowywanie złożonego urządzenia.

Torba pomaga:

• chronić elementy konstrukcji podczas transportu,
• utrzymać wyposażenie w jednym miejscu,
• ograniczyć ryzyko zgubienia komponentów,
• sprawniej przenosić sprzęt pomiędzy stanowiskami.

Trwałość

Trwałość konstrukcji określona jest jako bez ograniczeń, pod warunkiem zachowania pełnej sprawności technicznej oraz wykonywania wymaganych kontroli.

Przed każdym użyciem należy sprawdzić:

• głowicę,
• pierścienie kotwiczące,
• oba koła pasowe,
• nogi i ich mechanizmy regulacyjne,
• antypoślizgowe zakończenia,
• taśmę bezpieczeństwa,
• elementy mocujące,
• brak pęknięć, deformacji i nadmiernego zużycia.

Urządzenie, które uczestniczyło w zatrzymaniu upadku lub wykazuje jakiekolwiek nieprawidłowości, powinno zostać wycofane z eksploatacji do czasu odpowiedniej kontroli.

Najważniejsze cechy

EN 795 Typ B – przenośne urządzenie kotwiczące przeznaczone do profesjonalnych systemów ochrony przed upadkiem.

ATEX II 2G Ex h II c T6 – możliwość pracy w odpowiednio sklasyfikowanych atmosferach potencjalnie wybuchowych.

Wysokość regulowana 222–314 cm – bardzo duży zakres pozwalający obsługiwać wymagające stanowiska.

Średnica podstawy 170–245 cm – szeroki rozstaw zapewniający możliwość pracy nad dużymi otworami.

Maksymalna nośność 500 kg – wytrzymała konstrukcja do zastosowań dostępowych i ratowniczych.

2 koła pasowe – umożliwiają prowadzenie dwóch elementów systemu i zwiększają możliwości konfiguracji.

2 pierścienie kotwiczące – pozwalają podłączyć dwa odpowiednie urządzenia.

Aluminiowa konstrukcja – łączy wysoką wytrzymałość z możliwością transportowania.

Antypoślizgowe zakończenia PVC – zwiększają stabilność konstrukcji.

Poliestrowa taśma bezpieczeństwa – ogranicza niezamierzone rozsuwanie nóg.

Torba transportowa – ułatwia przechowywanie i przemieszczanie trójnogu.

Parametry techniczne

Producent: IRUDEK

Model: TRIP 4

Numer referencyjny: 100209600008

Typ produktu: przenośny trójnóg kotwiczący

Norma: EN 795 Typ B

Certyfikacja: ATEX II 2G Ex h II c T6

Wysokość: 222–314 cm

Średnica podstawy: 170–245 cm

Masa: 31,35 kg

Maksymalna nośność: 500 kg

Liczba użytkowników: 1

Liczba pierścieni kotwiczących: 2

Liczba kół pasowych: 2

Materiał głowicy: aluminium

Materiał pierścieni: aluminium

Materiał nóg: aluminium

Materiał zakończeń antypoślizgowych: PVC

Materiał taśmy bezpieczeństwa: poliester

Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Wyposażenie: torba transportowa

Zastosowanie

Irudek TRIP 4 przeznaczony jest do:

• prac w przestrzeniach zamkniętych,
• obsługi dużych włazów i otworów technologicznych,
• prac w zbiornikach przemysłowych,
• dostępu do studzienek i szybów,
• prac w silosach,
• obsługi komór i kanałów technologicznych,
• tworzenia tymczasowych punktów kotwiczących,
• współpracy z wciągarkami ratowniczymi,
• współpracy z urządzeniami samohamownymi,
• kontrolowanego opuszczania i podnoszenia użytkownika,
• działań ratowniczych i ewakuacyjnych,
• zastosowań w odpowiednio sklasyfikowanych strefach ATEX.

Irudek TRIP 4 to duży, profesjonalny trójnóg kotwiczący przeznaczony do najbardziej wymagających stanowisk dostępowych i ratowniczych. Regulacja wysokości do 314 cm, średnica podstawy do 245 cm, dwa punkty kotwiczące, dwa zintegrowane koła pasowe, nośność 500 kg oraz certyfikacja ATEX zapewniają szerokie możliwości konfiguracji podczas specjalistycznych prac w przestrzeniach zamkniętych.
