IRUPOD – ulepszona wersja KIT TRIP

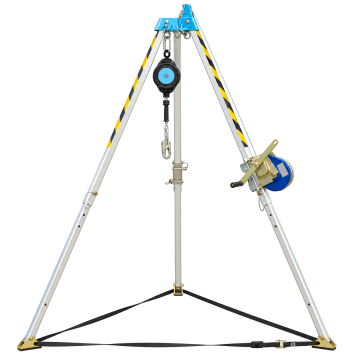

Irudek KIT IRUPOD z TRN1 20 m i SEKURBLOK 20 m to kompletny system przeznaczony do organizowania bezpiecznego wejścia, asekuracji oraz prowadzenia działań ratowniczych w przestrzeniach zamkniętych. Zestaw łączy nowoczesny trójnóg kotwiczący IRUPOD, ręczną wyciągarkę ratowniczą TRN1 20 m oraz niezależne urządzenie samohamowne SEKURBLOK 7,5 m.

IRUPOD tworzy stabilną, przenośną konstrukcję kotwiczącą nad wejściem. TRN1 umożliwia kontrolowane opuszczanie i podnoszenie użytkownika, natomiast SEKURBLOK 7,5 m odpowiada za niezależną ochronę przed upadkiem podczas pionowego wejścia, wyjścia i przemieszczania się w strefie zagrożenia.

W porównaniu z wcześniejszym zestawem opartym na TRIP 1 zastosowany tutaj IRUPOD oferuje 3 punkty kotwiczące ze stali nierdzewnej, możliwość użytkowania przez maksymalnie 3 osoby w odpowiednich konfiguracjach systemowych, teleskopowe nogi z zabezpieczonymi sworzniami oraz masę zaledwie 14 kg.

Nośność konstrukcji IRUPOD wynosząca 500 kg nie zwiększa dopuszczalnego obciążenia urządzeń współpracujących. Parametry kompletnego systemu zawsze ogranicza komponent o najniższej dopuszczalnej wartości obciążenia.

Skład zestawu

• trójnóg kotwiczący IRUPOD
• wyciągarka ratownicza TRN1 20 m
• samohamowne urządzenie przeciwupadkowe SEKURBLOK 7,5 m
• torba transportowa IRUPOD BAG

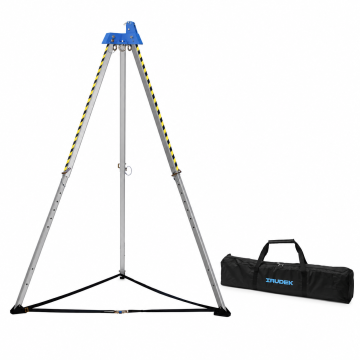

IRUPOD – trójnóg kotwiczący

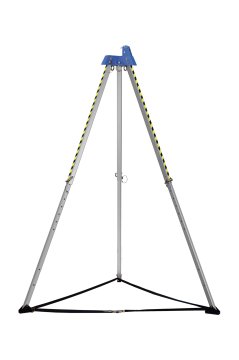

IRUPOD to profesjonalny, przenośny trójnóg przeznaczony do tworzenia wyniesionych punktów kotwiczących nad wejściami do przestrzeni zamkniętych. Może być wykorzystywany podczas prac przy studzienkach, zbiornikach, komorach technicznych, szybach, kanałach technologicznych i innych stanowiskach wymagających dostępu pionowego.

Konstrukcja posiada 3 pierścienie kotwiczące ze stali nierdzewnej, jedno zintegrowane koło pasowe oraz teleskopowe nogi z regulacją wysokości.

Trójnóg spełnia wymagania:

EN 795 Typ B

CEN/TS 16415

oraz posiada oznaczenie:

ATEX II 2G Ex h II c T6

Trzy punkty kotwiczące

IRUPOD posiada 3 niezależne pierścienie kotwiczące wykonane ze stali nierdzewnej.

Umożliwiają one uporządkowane podłączenie różnych komponentów systemu, takich jak:

• urządzenie samohamowne,
• wciągarka ratownicza,
• system podnoszenia lub opuszczania,
• dodatkowy system asekuracyjny,
• wyposażenie ratownicze.

Trzy oddzielne punkty zwiększają możliwości konfiguracji stanowiska oraz ułatwiają rozdzielenie niezależnych funkcji asekuracyjnych i ratowniczych.

Zintegrowane koło pasowe

W głowicy znajduje się 1 zintegrowane koło pasowe, przeznaczone do prawidłowego prowadzenia liny lub linki urządzenia roboczego.

Koło:

• ogranicza tarcie,
• pomaga prowadzić system w osi włazu,
• poprawia płynność podnoszenia i opuszczania,
• porządkuje przebieg wyposażenia nad stanowiskiem.

Teleskopowe nogi

Nogi wykonano z anodowanego stopu aluminium i wyposażono w teleskopową regulację.

Zakres wysokości IRUPOD wynosi 115–215 cm.

Pozwala to dopasować konstrukcję do:

• wysokości i średnicy włazu,
• przestrzeni dostępnej wokół stanowiska,
• rodzaju używanych urządzeń,
• wymaganego położenia punktu prowadzenia.

Sworznie zabezpieczone przed zgubieniem

Regulacja teleskopowych nóg odbywa się za pomocą wyjmowanych sworzni wyposażonych w zabezpieczenia przed zgubieniem.

Rozwiązanie:

• przyspiesza rozstawianie trójnogu,
• ułatwia zmianę wysokości,
• ogranicza ryzyko zgubienia elementów podczas pracy terenowej,
• zwiększa wygodę transportu i składania systemu.

Regulowana średnica podstawy

Średnica podstawy wynosi:

100–150 cm

Pozwala to dostosować rozstaw nóg do wielkości otworu oraz ilości wolnego miejsca wokół stanowiska.

Antypoślizgowe stopy i taśma zabezpieczająca

Nogi wyposażono w podkładki antypoślizgowe wykonane z żelaza i gumy.

Dodatkowa poliestrowa taśma:

• ogranicza maksymalne rozsunięcie nóg,
• stabilizuje geometrię konstrukcji,
• zapobiega niezamierzonemu przemieszczaniu się podstawy.

Nośność 500 kg i maksymalnie 3 użytkowników

Maksymalny udźwig IRUPOD wynosi 500 kg.

Konstrukcja może być wykorzystywana przez maksymalnie:

3 użytkowników

w konfiguracjach dopuszczonych dla całego systemu.

Nie oznacza to jednak, że każde podłączone urządzenie posiada nośność 500 kg lub jest przeznaczone dla trzech osób. Parametry wciągarki, urządzenia samohamownego, uprzęży i pozostałych komponentów należy uwzględniać niezależnie.

Parametry techniczne IRUPOD

Model: IRUPOD

Numer referencyjny: 100209600010

Normy: EN 795 Typ B, CEN/TS 16415

ATEX: II 2G Ex h II c T6

Wysokość: 115–215 cm

Średnica podstawy: 100–150 cm

Masa: 14 kg

Maksymalny udźwig: 500 kg

Maksymalna liczba użytkowników: 3

Liczba punktów kotwiczących: 3

Liczba kół pasowych: 1

Materiał głowicy: stop aluminium

Materiał pierścieni: stal nierdzewna

Materiał nóg: anodowany stop aluminium

Materiał taśmy zabezpieczającej: poliester

Podkładki antypoślizgowe: żelazo + guma

Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Wyposażenie: torba transportowa IRUPOD BAG

TRN1 20 m – wyciągarka ratownicza

TRN1 to ręczna wciągarka przeznaczona do kontrolowanego opuszczania i podnoszenia użytkownika oraz prowadzenia operacji ratowniczych w przestrzeniach zamkniętych.

Urządzenie wykorzystuje ocynkowaną linę stalową o długości 20 m i średnicy 6,3 mm.

Wciągarka powinna pracować w połączeniu z niezależnym systemem zabezpieczającym przed upadkiem. W tym zestawie funkcję tę realizuje SEKURBLOK 15 m.

Automatyczny hamulec bezpieczeństwa

TRN1 posiada automatyczny mechanizm hamujący, który blokuje system po zwolnieniu dźwigni.

Rozwiązanie ogranicza ryzyko niekontrolowanego opuszczania użytkownika i umożliwia:

• kontrolowane opuszczanie,
• podnoszenie,
• utrzymanie użytkownika w określonej pozycji,
• wydobywanie osoby poszkodowanej.

Lina stalowa 20 m

Wciągarka wyposażona jest w ocynkowaną linę stalową o długości 20 m.

Średnica linki wynosi:

6,3 mm

Stalowa konstrukcja zapewnia wysoką odporność mechaniczną podczas regularnego użytkowania w systemach dostępowych i ratowniczych.

Parametry techniczne TRN1

Typ urządzenia: wciągarka ratownicza

Norma: EN 1496 Typ B

Długość liny: 20 m

Średnica liny: 6,3 mm

Materiał liny: stal ocynkowana

Maksymalne obciążenie: 140 kg

Masa: 14,5 kg

Hamulec: automatyczny

Przeznaczenie: podnoszenie, opuszczanie i ratownictwo

SEKURBLOK 7,5 m – samohamowne urządzenie przeciwupadkowe

SEKURBLOK 7,5 m to samopowrotne urządzenie przeznaczone do zabezpieczania użytkownika przed upadkiem podczas pionowego wejścia i wyjścia z przestrzeni zamkniętej.

Urządzenie wykorzystuje ocynkowaną linkę stalową o średnicy 4,5 mm i długości roboczej 7,5 m.

Mechanizm automatycznie dopasowuje długość wysuniętej linki do aktualnego położenia użytkownika. Podczas prawidłowego przemieszczania linka rozwija się i zwija, pozostając pod kontrolą mechanizmu. W przypadku gwałtownego przyspieszenia urządzenie automatycznie blokuje linkę i zatrzymuje upadek.

Ocynkowana linka stalowa 4,5 mm

SEKURBLOK wyposażony jest w linkę:

długość: 7,5 m

średnica: 4,5 mm

materiał: stal ocynkowana

Linka automatycznie zwija się do obudowy, dzięki czemu pozostaje napięta podczas przemieszczania użytkownika i ogranicza ilość luźnego przewodu na stanowisku.

Obrotowy karabinek

Dolny element połączeniowy posiada konstrukcję obrotową, pomagającą ograniczyć skręcanie stalowej linki podczas przemieszczania użytkownika.

Rozwiązanie:

• poprawia układanie się linki,
• ogranicza jej skręcanie,
• ułatwia rozwijanie i zwijanie,
• zmniejsza ryzyko splątania systemu.

Wskaźnik upadku

SEKURBLOK posiada wskaźnik zadziałania po upadku, który ułatwia rozpoznanie urządzenia uczestniczącego w zatrzymaniu spadania.

Po zadziałaniu system należy wycofać z dalszej eksploatacji do czasu przeprowadzenia wymaganej kontroli i ponownego dopuszczenia do użytkowania.

Obudowa z tworzywa

Mechanizm zabezpieczono syntetyczną obudową, która osłania wewnętrzny układ zwijający i hamujący.

Konstrukcja zapewnia:

• ochronę mechanizmu,
• ograniczenie masy urządzenia,
• wygodę podczas transportu,
• możliwość regularnego stosowania w systemach mobilnych.

Parametry techniczne SEKURBLOK 7,5 m

Typ urządzenia: samohamowne urządzenie przeciwupadkowe

Norma: EN 360

Długość robocza: 7,5 m

Średnica linki: 4,5 mm

Materiał linki: stal ocynkowana

Maksymalna masa użytkownika: 140 kg

Hamowanie: mechaniczne, automatyczne

Przeznaczenie: praca pionowa

Dolne połączenie: automatyczny karabinek obrotowy

Wskaźnik upadku: tak

Obudowa: materiał syntetyczny

ATEX: II 2 G c T6

Pozostałe wymagania: EN 13463-1, EN 13463-5

Jak działa kompletny zestaw?

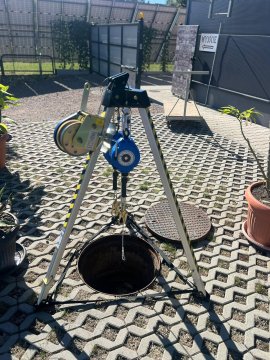

IRUPOD ustawia się nad pionowym wejściem do przestrzeni zamkniętej. Po rozstawieniu nóg, ustawieniu odpowiedniej wysokości i zabezpieczeniu konstrukcji powstaje przenośne stanowisko kotwiczące.

Do systemu podłączane są dwa niezależne urządzenia pełniące różne funkcje.

TRN1 odpowiada za przemieszczanie użytkownika. Umożliwia jego kontrolowane opuszczanie, podnoszenie oraz wydobywanie podczas działań ratowniczych.

SEKURBLOK odpowiada za ochronę przed upadkiem. Podąża za użytkownikiem podczas pionowego przemieszczania i automatycznie blokuje linkę w przypadku gwałtownego spadania.

Rozdzielenie funkcji transportowej i przeciwupadkowej zwiększa bezpieczeństwo całej operacji oraz zapewnia niezależne zabezpieczenie użytkownika.

Najważniejsze cechy zestawu

IRUPOD – ulepszona konstrukcja względem wcześniejszych zestawów KIT TRIP – 3 nierdzewne punkty kotwiczące, nowoczesne teleskopowe nogi oraz zabezpieczone sworznie.

Nośność IRUPOD 500 kg – wysoka wytrzymałość głównej konstrukcji kotwiczącej.

Do 3 użytkowników IRUPOD – możliwość tworzenia bardziej rozbudowanych konfiguracji stanowiska.

Masa trójnogu 14 kg – ułatwia transport i szybkie przygotowanie systemu.

Wysokość 115–215 cm – szeroki zakres regulacji konstrukcji.

Średnica podstawy 100–150 cm – możliwość dopasowania do miejsca wokół włazu.

3 pierścienie ze stali nierdzewnej – ułatwiają rozdzielenie systemu roboczego, przeciwupadkowego i ratowniczego.

TRN1 20 m – zapewnia duży zakres kontrolowanego opuszczania i podnoszenia.

Automatyczny hamulec TRN1 – blokuje system po zwolnieniu dźwigni.

SEKURBLOK 7,5 m – zapewnia niezależne zabezpieczenie przeciwupadkowe

Stalowa linka 4,5 mm – zapewnia wysoką odporność mechaniczną urządzenia samohamownego.

Obrotowy karabinek – ogranicza skręcanie linki podczas pracy.

Wskaźnik upadku – umożliwia szybkie rozpoznanie urządzenia, które uczestniczyło w zatrzymaniu spadania.

ATEX – komponenty posiadają oznaczenia umożliwiające stosowanie w odpowiednio sklasyfikowanych atmosferach zagrożonych wybuchem.

Przygotowanie do pracy

Zestaw obejmuje podstawowe urządzenia potrzebne do przygotowania stanowiska kotwiczącego, transportowego i przeciwupadkowego, ale nie zastępuje pozostałych środków ochrony indywidualnej wymaganych dla konkretnego zadania.

Do kompletnego stanowiska należy dobrać między innymi:

• uprząż bezpieczeństwa,
• kask ochronny,
• odpowiednie łączniki,
• wyposażenie wymagane dla konkretnej przestrzeni,
• środki ochrony dróg oddechowych, jeśli wynikają z oceny ryzyka,
• odpowiedni detektor gazów, jeśli istnieje ryzyko występowania niebezpiecznej atmosfery.

Przed wejściem należy przygotować również:

• procedurę wejścia,
• sposób komunikacji z użytkownikiem,
• plan ratunkowy,
• sposób natychmiastowego wydobycia osoby w sytuacji awaryjnej.=

Zastosowanie

Irudek KIT IRUPOD + TRN1 20 m + SEKURBLOK 7,5 m przeznaczony jest do:

• studzienek kanalizacyjnych,
• studzienek technicznych,
• zbiorników przemysłowych,
• komór podziemnych,
• kanałów technologicznych,
• szybów,
• przestrzeni zamkniętych z dostępem pionowym,
• prac serwisowych i konserwacyjnych,
• kontrolowanego opuszczania użytkownika,
• podnoszenia pracownika,
• wydobywania osoby poszkodowanej,
• niezależnej ochrony przed upadkiem,
• działań ratowniczych i ewakuacyjnych,
• przemysłu, energetyki i gospodarki komunalnej.
